Remote Ausrück-Anweisungen
Säubern Sie Ösen- und Lufthülse mit Entfettungsmittel.
Stellen Sie Stoßdämpferaussperrung in verschlossene-
heraus Position ein. Fig. 2
Entfernen Sie Hebel mit einem 5/64 (oder 2mm)
Hexagonschlüssel. ENTFERNEN SIE NICHT CAM.
DO NOT SICH LÖSEN KLEMMSCHRAUBEN.
Setzen Sie Einbauplatte auf die Öse und den Over
der Nocken (M.Y. 2000 u. 2001 nur). Fig. 1
Setzen Sie Torsionsfrühling in entsprechender Bohrung auf Platte oder Öse ein. Fig. 1
Bringen Sie neuen Remotehebel über Nocken auf Torsionsfrühlingsarm in Position. Fig. 1
Drehen Sie Remotehebel links herum, um die Feder vorzubelasten und die Ebene auszurichten. Ziehen Sie
Klemmschraube auf die Ebene des Nockens fest. Fig. 3
Bringen Sie Kabelendstellring auf Lufthülsenflansch an. Orientieren Sie Kabelanschlag gerade weg von der Mitte.
(Fig. 3), der den Stellring zu fest anzieht, kann die Lufthülse zerquetschen. Ziehen Sie Stellring fest, nur bis er sicher
ist und sich nicht auf Lufthülse dreht.
Lassen Sie Luft aus Stoßdämpfer und Zyklus heraus voll Tiefpunkt erreichen. Überprüfen Sie Abstände aller Teile in
komprimierten und ausgedehnten Positionen.
Schneiden Sie Kabel und Gehäuse zur
Länge. Benutzen Sie nur derailleurkabel
und -gehäuse. (das rostfreie Kabel
1.1mm wird empfohlen)
Lassen Sie Kabel um Radius auf
Remotehebel und durch die Bohrung
laufen. Drücken Sie Kabel durch
Gehäuse und Weg entlang Rahmen, um
Endstellring zu kabeln und um
Remoteausrück-Hebel. Wenden Sie
Spannung auf Kabel an und ziehen Sie
Klemmschraube fest, um das Kabel zu
halten -
ZIEHEN SIE NICHT ZU FEST AN. Fig. 3
Remote Ausrück-HebelMontagevorschriften
Der Remoteausrück-Hebel kann über oder unter die Lenkstange entweder auf die linke oder rechte Seite angebracht
werden. Der Hebel kommt pre-assemled, auf die Lenkstange an der rechten Seite angebracht zu werden.
um den Hebel neuzuorientieren, entfernen Sie die Hebelbaugruppe von der Klemmplatte mit einem
Hexagonschlüssel 2mm (oder 5/64).
Bringen Sie Klemmplatte in gewünschte Position an und re-mount Hebelbaugruppe.
ZIEHEN Sie NICHT Befestigungsschrauben zu fest an.
um Hebelfriktion zu justieren, benutzen Sie einen 3mm-Hexagonschlüssel, um die Tastenkopfschraube mitten in
dem Hebelgehäuse festzuziehen oder zu lösen. Benutzen Sie eine Einfaßung 8mm (oder 5/16), um die
Nuß auf der Unterseite des Hebelgehäuses zu halten.

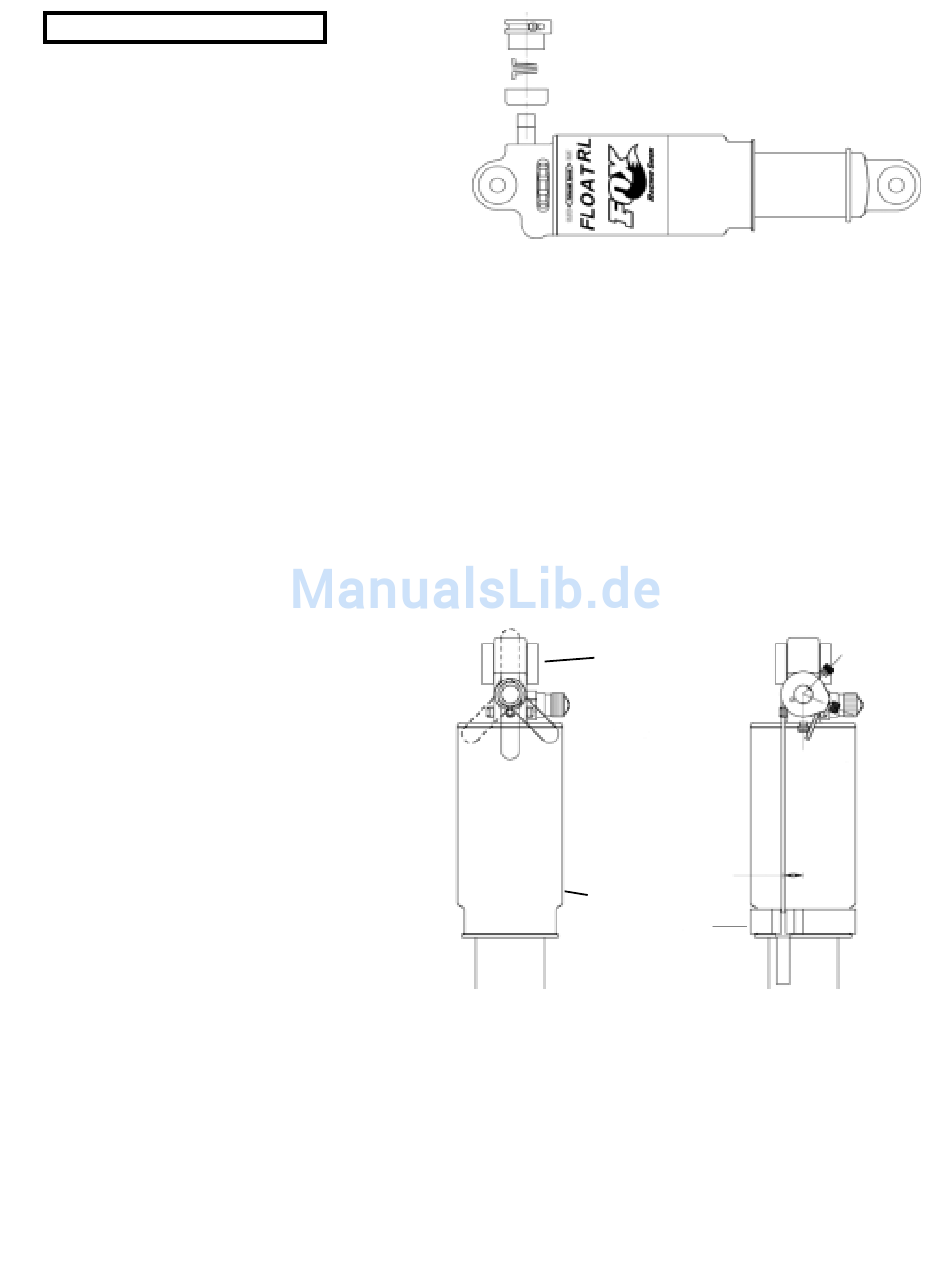

Fig. 1 Adapter Plate, Spring and Lever Installation
Compression
DampingClosed
Compression
DampingClosed
Compression
Damping
Open
New Remote Lever
Torsion Spring
Adapter Plate
Cam
Eyelet
Compression
Damping Open
1/8"-5/16"
3.0mm-
8.0mm
Air Sleeve
Cable Stop Collar
o
+/-45 Levers
o o
0 / 180
Levers
