Simulus NX-9748 Bedienungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,
vielen Dank für den Kauf dieses selbstfliegenden Quadrocopter-
Ufos.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und beachten Sie die aufgeführten Hinweise und Tipps, damit
Sie Ihr selbstfliegendes Quadrocopter-Ufo optimal einsetzen
können.

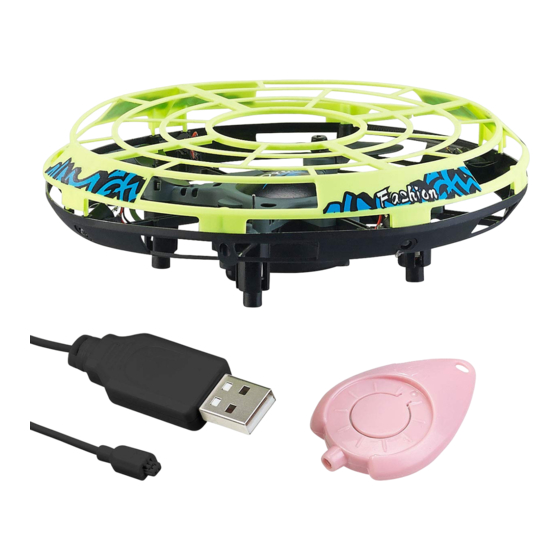

Lieferumfang
•
Quadrocopter-Ufo
•
Fernbedienung
• Ladekabel
•
Bedienungsanleitung
Zusätzlich benötigt: USB-Netzteil (z.B. SD-2201)
Technische Daten
Akku Li-Po-Akku 300 mAh
Stromversorgung 1 x Knopfzelle,
Fernbedienung Typ CR2032, 3 V
Rating 5 V DC
Ladezeit 45 Minuten
Flugzeit 5 Minuten
Infrarot-Sensoren 5

Automatischer Schwebeflug

Schutzgitter
Maße (ⵁ x H) 119 x 35 mm
Gesamt-Gewicht 47 g
Nicht geeignet für Kinder unter 3 Jahren.
Verschluckbare Kleinteile. Erstickungsgefahr.
Kundenservice: 07631 / 360 – 350
Importiert von:
PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen
Selbstfliegendes Quadrocopter-Ufo
mit Infrarot-3D-Sensoren und LEDs
Produktdetails
Vorderseite
2
1
1 Drohnenkörper 3 Rotorblätter
2 Schutzgitter
Rückseite
1
7
6
5
1 Infrarot-Sensor 1 5 Infrarot-Sensor 3
2 Ein/Aus-Schieber 6 Infrarot-Sensor 4
3 Infrarot-Sensor 2 7 Infrarot-Sensor 5
4 Ladekabel-Buchse
Inbetriebnahme
Akku laden
HINWEIS:
Laden Sie den integrierten Akku vor dem ersten
Gebrauch vollständig auf.
1. Schalten Sie den Quadrocopter ggf. aus.
2. Verbinden Sie das Ladekabel mit der Ladekabel-Buchse
Ihres selbstfliegenden Quadrocopter-Ufos und einem
geeigneten USB-Netzteil. Verbinden Sie das Netzteil mit der
Stromversorgung.
3. Während des Ladevorgangs erlischt die Lade-LED. Sobald
der Akku vollständig geladen ist, leuchtet sie dauerhaft.
Bedienungsanleitung – Seite 1
4. Trennen Sie das Netzteil von der Stromversorgung und
trennen Sie Ihren Quadrocopter vom USB-Netzteil.
Verwendung
Einschalten
Schalten Sie Ihren Quadrocopter ein, indem Sie den Ein/Aus-
Schieber auf die Position ON schieben. Sobald die LED grün
3
und rot leuchten, ist Ihr Quadrocopter einsatzbereit.
Ausschalten
Schalten Sie Ihren Quadrocopter aus, indem Sie den Ein/Aus-
Schieber auf die Position OFF schieben. Die LED erlöschen.
Starten
Es gibt drei Möglichkeiten Ihren Quadrocopter zu starten:
•
Legen Sie den Quadrocopter auf eine ebene Fläche und
starten Sie Ihn, indem Sie mit der Fernbedienung auf den
Quadrocopter zeigen und auf sie drücken.
•
Halten Sie das Schutzgitter fest. Strecken Sie Ihren Arm aus
und lassen Sie Ihren Quadrocopter los. Der Quadrocopter
2
fliegt automatisch.
3
•
Öffnen Sie Ihre Handfläche und halten Sie sie parallel zum
4 Boden. Setzen Sie den Quadrocopter auf Ihre offene
Handfläche und werfen Sie ihn leicht nach oben. Der
Quadrocopter fliegt automatisch.
Flugweg steuern
Sobald die Infrarot-Sensoren ein Hindernis orten, steuert Ihr
Quadrocopter in die entgegengesetzte Richtung.
•
Nach links fliegen: Hand vor rechten Sensor halten
•
Nach rechts fliegen: Hand vor linken Sensor halten
•
Nach oben fliegen: Hand unter den unteren Sensor halten
•
Nach vorne fliegen: Hand vor den hinteren Sensor halten
•
Nach hinten fliegen: Hand vor den vorderen Sensor halten
Flug beenden
Es gibt zwei Möglichkeiten den Flug zu beenden:
•
Zeigen Sie mit der Fernbedienung auf den Quadrocopter und
drücken Sie auf sie.
•
Halten Sie das Schutzgitter Ihres Quadrocopters fest.
Drehen Sie ihn dann schnell um, so dass die Unterseite nach
oben zeigt. Die Propeller werden automatisch gestoppt.
© REV1 – 22.01.2019 – LZ//BR
NX-9748-675
