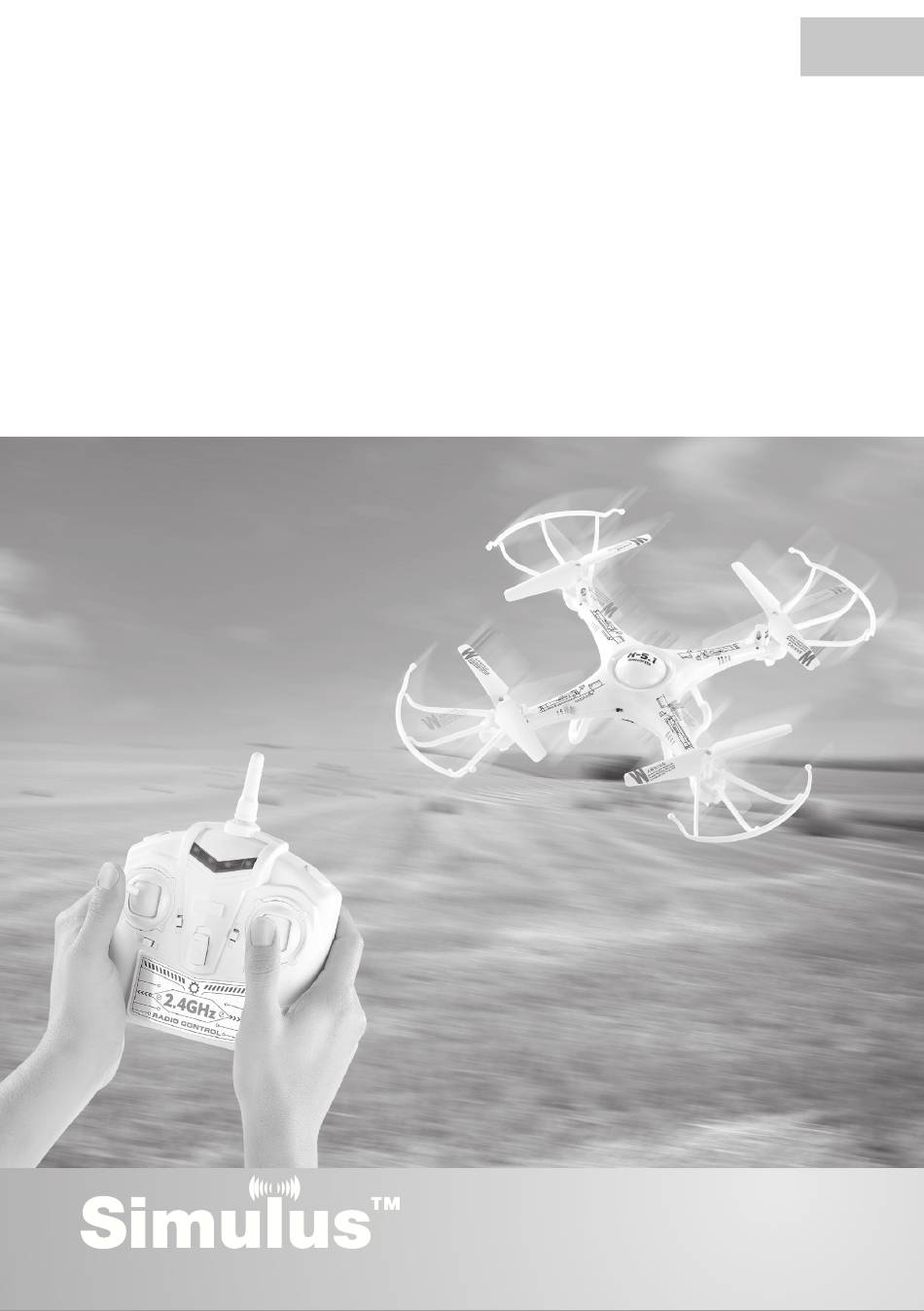

- Seite 1 DE | FR Quadrocopter mit HD-Kamera (Syma X-5) Quadricoptère avec caméra HD (Syma X-5) Bedienungsanleitung / Mode d‘emploi NX-1232-675...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Ihr neuer Quadrocopter ...................4 Lieferumfang ...........................4 Überblick über Ihren Quadrocopter ...............5 Produktdetails ....................6 Fernsteuerung .........................6 Wichtige Hinweise zu Beginn................8 Sicherheitshinweise ......................8 Wichtige Hinweise zur Entsorgung ................10 Konformitätserklärung ......................10 Hinweise zum Laden des Flugakkus ................10 Inbetriebnahme ....................12 Auspacken und Zusammenbauen ................12 Landebeine und Propeller-Schutzbügel ...............12 Kamera ..........................13 Fernsteuerung vorbereiten ....................14... - Seite 3 SOMMAIRE Votre nouveau quadricoptère ..............29 Contenu ..........................29 Aperçu de votre quadricoptère ..............30 Détails produit ....................31 Télécommande ........................31 Consignes importantes avant la première utilisation .........33 Consignes de sécurité ....................... 34 Consignes importantes pour le traitement des déchets ........36 Déclaration de conformité...
-
Seite 4: Ihr Neuer Quadrocopter
Hinweise und Tipps, damit Sie Ihren neuen Quadrocopter optimal einset- zen können. Informationen und Antworten auf häufige Fragen (FAQs) zu vie- len unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.simulus.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikel- namen ein. Lieferumfang • Quadrocopter •... -
Seite 5: Überblick Über Ihren Quadrocopter

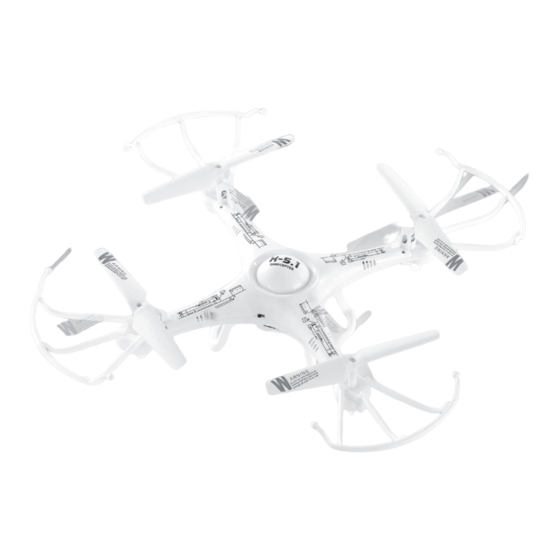

ÜBERBLICK ÜBER IHREN QUADROCOPTER Fliegen mit einem Quadrocopter ist vergleichbar zum Fliegen mit einem Hub- schrauber: Er kann, geregelt über die Motordrehzahl, senkrecht steigen und sinken. Sie können ihn im Raum frei in alle Richtungen bewegen und ihn um seine senkrechte Achse drehen lassen. Alle Steuerfunktionen werden durch Drehzahländerungen der 4 Motoren umgesetzt. -
Seite 6: Produktdetails
PRODUKTDETAILS Fernsteuerung Die Fernsteuerung besitzt eine Reichweite von 60 bis 80 Meter. Das gibt Ihnen auch im Freien die Möglichkeit, mit einem großen Aktionsradius um sich herum unterwegs zu sein. Wenn im Folgenden von Steuerbewegungen die Rede ist, wird an erster Stelle die deutsche Bezeichnung genannt und dahinter die oft verwendeten engli- schen Begriffe in Klammern gesetzt;... - Seite 7 Zuerst den Sender, dann den Ein-/Ausschalter Quadrocopter einschalten Trimmung Gierfunktion Feineinstellung gegen Wegdrehen zur (Yaw) Seite Abwärts: Videostart; Aufwärts: Foto Kamera-Auslöser machen Schub- und Gierfunktion (Throttle & Linker Steuerknüppel Yaw) Taste für 60, 80 und 100 % können gewählt Steuerempfindlichkeit werden Kurze 2,4 GHz-Antenne mit hoher Antenne...
-
Seite 8: Wichtige Hinweise Zu Beginn
WICHTIGE HINWEISE ZU BEGINN ACHTUNG: Dieses Fluggerät ist kein Spielzeug. Es ist nicht geeignet für Personen, die das 14. Lebensjahr noch nicht vollendet haben! Kontakt mit den rotierenden Propellern verursacht schwere Verlet- zungen. Für den sicheren Betrieb dieses Flugmodells ist es unerläss- lich, dass Sie zuvor alle Bedienungsschritte, Funktionen und Sicher- heitsthemen verstanden haben. - Seite 9 • Halten Sie das Produkt fern von extremer Hitze, wie sie z.B. in sonnenbe- strahlten Fahrzeugen entsteht. • Tauchen Sie das Produkt niemals in Wasser oder andere Flüssigkeiten. • Fliegen Sie als Anfänger mit diesem Modell ausschließlich draußen. Im Innenraum kollidiert das Modell anfangs zu leicht mit Personen und Gegenständen.
-
Seite 10: Wichtige Hinweise Zur Entsorgung
Wichtige Hinweise zur Entsorgung Ihr neues Produkt wurde mit größter Sorgfalt entwickelt und aus hochwerti- gen Komponenten gefertigt. Trotzdem muss es eines Tages entsorgt werden. Die durchgestrichene Mülltonne bedeutet, dass Ihr Produkt am Ende seiner Lebensdauer getrennt vom Hausmüll entsorgt werden muss. Bitte bringen Sie in Zukunft alle elektrischen oder elektronischen Geräte zu den eingerichteten kommunalen Sammelstellen in Ihrer Gemeinde. - Seite 11 Es müssen jedoch Sicherheitsvorschriften unbedingt eingehalten werden - andernfalls besteht Brand- oder Explosionsgefahr! Um den Akku lange funkti- onstüchtig zu halten und um Schäden zu vermeiden beachten Sie bitte: • Lithium-Polymer-Akkus reagieren empfindlich auf extreme Temperatu- ren. Setzen Sie den Akku keinen Temperaturen über 40 °C aus. Wenn sich der Akku während des Betriebs erhitzt hat, lassen Sie ihn vor dem nächsten Ladevorgang abkühlen.
-
Seite 12: Inbetriebnahme
INBETRIEBNAHME Auspacken und Zusammenbauen Nehmen Sie den Quadrocopter vorsichtig aus der Verpackung. Achten Sie dabei besonders auf die Propeller, um Beschädigungen bei der Handhabung zu vermeiden. Bewahren Sie die Verpackung auf, um den Quadrocopter zum Lagern oder für den Transport zum Startort sicher verpacken zu können. Landebeine und Propeller-Schutzbügel •... -
Seite 13: Kamera
Kamera • Auf der Unterseite des Rumpfes ist eine Kamera fest montiert. Überprü- fen Sie, ob das Steuerkabel der Kamera in der dafür vorgesehenen Steck- buchse an der Unterseite steckt. An ihrer Rückseite muss zur Aufzeichnung eine microSD-Speicherkarte eingesteckt werden. Die Seite mit den metal- lischen Kontakten der Speicherkarte muss beim Einschieben in Fluglage nach unten zeigen. -
Seite 14: Fernsteuerung Vorbereiten
Fernsteuerung vorbereiten 1. Öffnen Sie das Batteriefach an der Rückseite der Fernsteuerung, indem Sie die Klappe mit beiden Daumen an der geriffelten Fläche ("Open") nach unten ziehen. 2. Legen Sie 6 Stück AA-Batterien (Mignon; 1,5 Volt) ein. Beachten Sie dabei zur richtigen Polung die Symbole auf der Unterseite des Batteriefaches. -
Seite 15: Training Vor Dem Erstflug
TRAINING VOR DEM ERSTFLUG Wenn Sie zum ersten Mal ein ferngesteuertes Fluggerät betreiben, dann soll- ten Sie sich vor dem ersten realen Flug ohne Zeitdruck in das Steuern Ihres Quadrocopters hineinfinden. Danach können Sie erste "Kleinstflüge" oder Hüp- fer folgen lassen, bei denen Sie das Fluggerät nur für Sekunden wenige Zen- timeter vom Boden abheben lassen. -
Seite 16: Schub-Funktion (Throttle): Steigen Und Sinken
Die folgenden Steuerbewegungen sollten Sie üben: Schub-Funktion (Throttle): Steigen und sinken Gieren (Yaw): Auf der Stelle nach links oder rechts drehen... -
Seite 17: Nicken (Pitch): Vorwärts Oder Rückwärts Schweben
Nicken (Pitch): Vorwärts oder rückwärts schweben Rollen (Roll): Nach links oder rechts schweben... -
Seite 18: Fliegen
FLIEGEN Flugvorbereitungen Bitte beachten Sie vor der Inbetriebnahme des Quadrocopters folgende Hinweise: • Bringen Sie keine Aufkleber auf oder unter dem Quadrocopter an. Manipu- lieren Sie nicht die aufgeklebten Elemente. Dies kann zu Signalstörungen oder zu unbeherrschbarem Flugverhalten führen. • Benutzen Sie den Quadrocopter nicht, wenn er sichtbar beschädigt ist oder ein ungewohntes Laufgeräusch macht. -
Seite 19: Anschluss Des Flugakkus
Anschluss des Flugakkus 1. Prüfen Sie, ob der Schalter des Quadrocopters links auf der Position "Aus" steht. 2. Ziehen Sie die Klappe des Batteriefachs einen Zentimeter nach hinten und öffnen Sie es dann nach unten. 3. Stecken Sie den Akku unter die Kunststoff-Lasche in das Batteriefach. 4. -
Seite 20: Den Quadrocopter Einschalten (Binding)
Den Quadrocopter einschalten (Binding) Schalten Sie Sie immer zuerst den Sender ein. Warten Sie, bis er seinen Selbst- test beendet und zwei Signaltöne abgegeben hat. Schalten Sie dann den Quadrocopter mit dem Schiebeschalter an seiner Rück- seite ein (Schalter nach rechts). Die LEDs an der Unterseite des Copters blinken als Zeichen, dass er sich noch nicht mit dem Sender verbunden hat. -
Seite 21: Sonderfunktion: Kamera
Sonderfunktion: Kamera Um die Kamera im Video-Modus einzuschalten, drücken Sie den Kamera-Aus- löser (Nr. 3) am Sender nach unten. Sie hören einen Signalton und die Kamera läuft. Sie können sehen, dass sie läuft, indem Sie durch den vordersten Lüf- tungsschlitz des Kameragehäuses etwas seitlich in den Innenraum sehen: Leuchtet dort eine grüne LED, ist die Kamera gestoppt. -
Seite 22: Absturz/Notlandung
6. Um den Quadrocopter zu landen, nehmen Sie den Schubhebel langsam etwas zurück. Nehmen Sie den Schub nicht schlagartig zurück, da der Qua- drocopter sonst abstürzt. Wenn der Sinkflug zu heftig ist, fangen Sie die Landung vor der Landung nochmal mit etwas zusätzlichem Schub ab, bevor das Landegestell aufsetzt. -
Seite 23: Trimmen
Trimmen Drücken Sie die Trimmungs-Schieber nach oben, unten, rechts oder links, um einen eventuellen Zug zur Seite oder ein Wegdrehen auszugleichen. Gut aus- getrimmt schwebt der Quadrocopter bei ruhigen Windverhältnissen fast auf der Stelle, ohne dass Sie eingreifen müssen. Es ist jedoch normal, wenn Sie gelegentlich leichte Steuerbewegungen machen müssen, um die Position zu halten. -
Seite 24: Steuerknüppel Kalibrieren
Steuerknüppel kalibrieren Wenn sich die Steuerfunktionen durch die Trimmung nicht auf den Neutral- punkt verstellen lassen, sollten Sie die Steuerknüppel kalibrieren. Normaler- weise ist dies bereits werksseitig geschehen, aber wenn Sie eine starke Abwei- chung feststellen, dann schafft dieser Schritt Abhilfe: 1. -
Seite 25: Motor-Abschaltfunktion
Motor-Abschaltfunktion Wenn die Akkuspannung zu gering ist, schaltet die Elektronik die Antriebsmo- toren ab, um den Akku vor Tiefentladung zu schützen. Beenden Sie eine evtl. noch laufende Videoaufnahme mit dem Kamera-Auslöser. Die Motoren werden durch die Regler abgeschaltet, wenn sie z.B. durch eine Kollision blockiert werden. -
Seite 26: Anhang
ANHANG Propeller montieren In keinem Fall sollten Sie beschädigte Propeller weiterverwenden: Sie beschä- digen die Motoren durch Vibrationen. Entfernen Sie den beschädigten Pro- peller mit dem Schraubenzieher. Zur Montage des richtigen Ersatzpropellers beachten Sie bitte genau deren Drehrichtungen: Zum Drehmomentausgleich gibt es links- und rechtsdrehende Propeller. - Seite 27 1. Die Fernsteuerung ist nicht eingeschaltet. 1. Schalten Sie die Fernsteu- 2. Der Quadrocopter ist erung ein. nicht eingeschaltet. 2. Schalten Sie den Quadro- Quadrocopter 3. Ein Akkustecker copter ein. kann nicht ist nicht richtig 3. Kontrollieren Sie die gesteuert werden verbunden.
-
Seite 28: Technische Daten
TECHNISCHE DATEN Länge (ohne/mit Propeller) 194 mm/299 mm Breite (ohne/mit Propeller) 194 mm/299 mm Länge / Breite mit 320 mm Propellerschutz Durchmesser der 367 mm Propellerebene Höhe 75 mm 4 Coreless-Innenläufer mit Motoren Untersetzungsgetriebe Abfluggewicht 110 g Akku Lithium-Polymer 1S 3,7 V / 500 mAh Ladegerät USB-Adapter mit Abschalt-Automatik Nicken, Rollen, Gieren, Drehzahl,... - Seite 56 Kundenservice: 0 7631 / 360 - 350 PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial : 0033 ( 0 ) 3 88 58 02 02 Pearl | 6 rue de la Scheer | F-67600 Sélestat © REV2 / 02. 02. 2015 - EB/MB//AR//MR...
