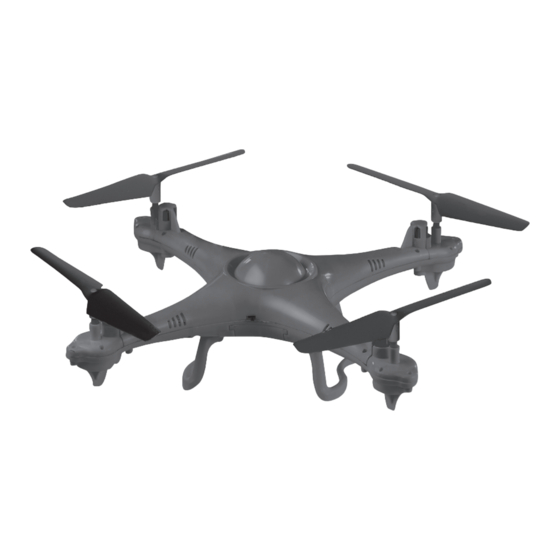

- Seite 1 6-CH-Quadrocopter GH-4.3D Mit 3D-Flugmanöver, 2,4-GHz-Fernbedienung Bedienungsanleitung NX-9138-675...
-
Seite 3: Inhaltsverzeichnis
Feinabstimmung ........................12 Drohne kalibrieren ........................13 Technische Daten ....................13 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.simulus.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. -
Seite 4: Ihr Neuer 6-Ch-Quadrocopter
IHR NEUER 6-CH-QUADROCOPTER Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieses 6-CH-Quadrocopters. Die topmoderne Ausstattung lässt keine Wünsche offen: 4 kernlose Hightech-Triebwerke, elektronisches Gyroskop und konfigurierbare Fernsteuerung garantieren größten Flugspaß für Anfänger und Profis. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hin- weise und Tipps, damit Sie Ihren neuen 6-CH-Quadrocopter optimal einsetzen können. -
Seite 5: Sicherheitshinweise Zu Batterien
Sicherheitshinweise zu Batterien • Warnung! Setzen Sie Batterien keinen extremen Temperaturen, wie direkter Sonneneinstrahlung oder Feuer, aus. Auslaufende Batteriesäure kann Schäden verursachen. • Achtung! Es besteht Explosionsgefahr, wenn die Batterie falsch gepolt eingesetzt wird. Ersetzen Sie die verbrauchte Batterie nur mit einer neuen Batterie des glei- chen Typs. -
Seite 6: Konformitätserklärung
Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-9138 in Übereinstimmung mit der RoHs-Richtlinie 2011/65/EU und der Funkanlagen-Richtlinie 2014/53/EU befindet. Qualitätsmanagement Dipl.-Ing. (FH) Andreas Kurtasz 18. 11. 2016 Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer NX-9138 ein. PRODUKTDETAILS Drohne Fernsteuerung... -
Seite 7: Inbetriebnahme
Rotorschutz Vorwärts/Rückwärts Trim Modusumschalter: Modus 1: Links Seitwärts Feinabstimmung Rotor Modus 2: Rechts Seitwärts Feinabstimmung Motor Ein/Aus Modusumschalter: Landekufe Modus 1: Links Drehung Feinabstimmung Modus 2: Rechts Drehung Feinabstimmung Antenne Ohne Funktion Anzeige Batteriekapazität 14 Linker Joystick: Beschleunigung Flipfunktion Umschalter langsam/schnell Rechter Joystick INBETRIEBNAHME Vor der Verwendung Ihre neuen Quadrocopters müssen zunächst die Batterien in... -
Seite 8: Akku Der Drohne Laden Und Einsetzen
Akku der Drohne laden und einsetzen 1. Schließen Sie den Akku an einem USB-Port Ihres PC oder an einem USB-Lade- gerät (nicht mitgeliefert) an. Die LED leuchtet während des Ladezyklus rot und erlischt, sobald der Akku vollständig geladen ist. HINWEIS: Der Ladezyklus dauert ca. -
Seite 9: Verwendung
VERWENDUNG Flugbedingungen 1. Fliegen Sie am besten an einem sonnigen Tag ohne Wind. 2. Fliegen Sie nicht bei extremen Temperaturen, das beeinträchtigt die Leistung der Drohne und kann zu Beschädigungen führen. 3. Fliegen Sie nicht bei starkem Wind. 4. Fliegen Sie in einem großen, offenen Bereich und vergewissern Sie sich, dass sich keine Hindernisse, Personen oder Tiere in unmittelbarer Nähe befinden. - Seite 10 2. Wenn Sie den linken Joystick nach vorn drücken, erhöht sich die Drehzahl der Rotoren und die Drohne steigt auf. Wenn Sie den linken Joystick zurückziehen, verringert sich die Drehzahl der Roto- ren und die Drohne kommt herunter. 3. Wenn Sie den rechten Joystick nach vorn drücken, senkt die Drohne die Nase und fliegt vorwärts.
-
Seite 11: Überschlag
5. Wenn Sie den rechten Joystick nach links drücken, senkt die Drohne die linke Seite ab und fliegt seitwärts nach links. Wenn Sie den rechten Joystick nach rechts drücken, senkt die Drohne die rechte Seite ab und fliegt seitwärts nach rechts. Überschlag Wenn Sie die grundlegenden Funktionen beherrschen, können Sie zu Tricks übergehen. -
Seite 12: Feinabstimmung
Feinabstimmung 1. Bewegt sich die Drohne beim Schweben vorwärts und rückwärts, so können Sie dies mit Tastendruck auf den Modusumschalter (11, 13) korrigieren. 2. Bewegt sich die Drohne beim Schweben nach links oder rechts, so können Sie dies mit Tastendruck auf den Modusumschalter (11, 13) korrigieren. 3. -
Seite 13: Drohne Kalibrieren
Drohne kalibrieren Fliegt die Drohne nicht wie erwartet und die Rotoren drehen sich nicht synchron, so muss das Fluggerät kalibriert werden. 1. Stellen Sie die Drohne eben auf. 2. Schalten Sie die Fernsteuerung ein. 3. Schalten Sie den Quadrocopter ein. 4. - Seite 16 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV2 / 18. 11. 2016 – EB//FR/EX: MX//BR...
- Seite 17 GH-4.3D Quadricoptère télécommandé 2,4 GHz à 6 canaux et manœuvres 3D Mode d'emploi NX-9138-675...
- Seite 19 SOMMAIRE Votre nouveau quadricoptère ................4 Contenu ...............................4 Accessoires requis (non fournis) : ..................4 Accessoires en option ......................4 Consignes préalables ....................4 Consignes de sécurité ........................4 Consignes de sécurité concernant les piles ................5 Consignes concernant le recyclage des piles ................5 Consignes importantes pour le traitement des déchets ..........6 Déclaration de conformité...
-
Seite 20: Votre Nouveau Quadricoptère
VOTRE NOUVEAU QUADRICOPTÈRE Chère cliente, cher client, Nous vous remercions d'avoir choisi ce quadricoptère à 6 canaux. Son équipement ultra-moderne satisfera les plus exigeants : 4 moteurs haute-technologie sans noyau, un gyroscope électronique et une télécommande configurable garantissent un plaisir de vol maximal aux débutants comme aux professionnels. Afin d’utiliser au mieux votre nouveau produit, veuillez lire attentivement ce mode d'emploi et respecter les consignes et astuces suivantes. -
Seite 21: Consignes De Sécurité Concernant Les Piles
• Ce produit n'est pas un jouet ! Pour enfants et adultes à partir de 14 ans. • Surveillez les jeunes enfants pour vous assurer qu'ils ne jouent pas avec l'appareil. • Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une... -
Seite 22: Consignes Importantes Pour Le Traitement Des Déchets
pas sans gants adaptés. • N'essayez pas d'ouvrir les piles ou batteries, et ne les jetez pas au feu. • Les piles normales ne sont pas rechargeables. Attention : risque d'explosion ! • N'utilisez ensemble que des batteries/piles du même type, et remplacez-les toutes en même temps ! •... -
Seite 23: Télécommande
Télécommande Protection pour rotors Trim Avancer/Reculer Commutateur de mode : Mode 1 : Déplacement latéral vers la Rotor gauche (ajustement) Mode 2 : Déplacement latéral vers la droite (ajustement) Moteur Marche/Arrêt Commutateur de mode : Mode 1 : Rotation vers la gauche Patins d'atterrissage (ajustement) Mode 2 : Rotation vers la droite... -
Seite 24: Mise En Marche
MISE EN MARCHE Avant d'utiliser votre nouveau quadricoptère, vous devez tout d'abord insérer les piles dans la télécommande et la batterie du drone et les charger. Montez ensuite la protection pour rotors sur les rotors et les patins d'atterrissage. Veuillez suivre les étapes suivantes : Mise en place des piles dans la télécommande 1. -
Seite 25: Montage Des Patins D'atterrissage
Montage des patins d'atterrissage Insérez les patins d'atterrissage dans les positions A et B sous le drone en suivant le schéma ci-dessous. Montage de la protection pour rotors Fixez la protection pour rotors sur les rotors du drone en suivant le schéma ci-dessous. -
Seite 26: Apparier Le Drone Et La Télécommande
Apparier le drone et la télécommande 1. Insérez la batterie dans le drone, mettez l'interrupteur principal à côté du compartiment à batteries situé sous le drone sur « ON » et posez l'engin volant sur un sol plane. 2. Allumez la télécommande avec l'interrupteur marche/arrêt (12) ; la LED clignote. 3. - Seite 27 4. Lorsque vous poussez la manette gauche vers la gauche, le drone tourne vers la gauche. Lorsque vous poussez la manette gauche vers la droite, le drone tourne vers la droite. 5. Si vous poussez la manette droite vers la gauche, le drone incline le côté gauche et se déplace latéralement vers la gauche.
-
Seite 28: Flip (Retournement)
Flip (Retournement) Une fois que vous maîtrisez les fonctions de base, vous pouvez réaliser des figures pour épater votre public. 1. Faites voler le quadricoptère à plus de 3 mètres du sol et appuyez sur la touche Flip au dos de la télécommande. 2. - Seite 29 2. Si, en vol stationnaire, le drone se déporte vers la gauche ou vers la droite, vous pouvez corriger cela par une simple pression sur le commutateur de mode (11,13). 3. Si, en vol stationnaire, le drone tourne vers la gauche ou vers la droite, vous pou- vez corriger cela par une simple pression sur le commutateur de mode (11, 13).
-
Seite 30: Calibrage Du Drone
CALIBRAGE DU DRONE Batterie lithium-polymère intégrée 3,7 V / 500 Alimentation du quadricoptère Alimentation de la 6 piles AA télécommande Portée de la télécommande 100 m, 2,4 GHz Durée de chargement env. 75 minutes Temps de vol Jusqu'à 5 à 7 minutes Zone de vol 30 à... - Seite 32 Importé par : Pearl | 6 rue de la Scheer | F-67600 Sélestat Service commercial : 0033 (0) 3 88 58 02 02 © REV1 / 31. 08. 2016 - EB//FR/EX: MX//BR...
