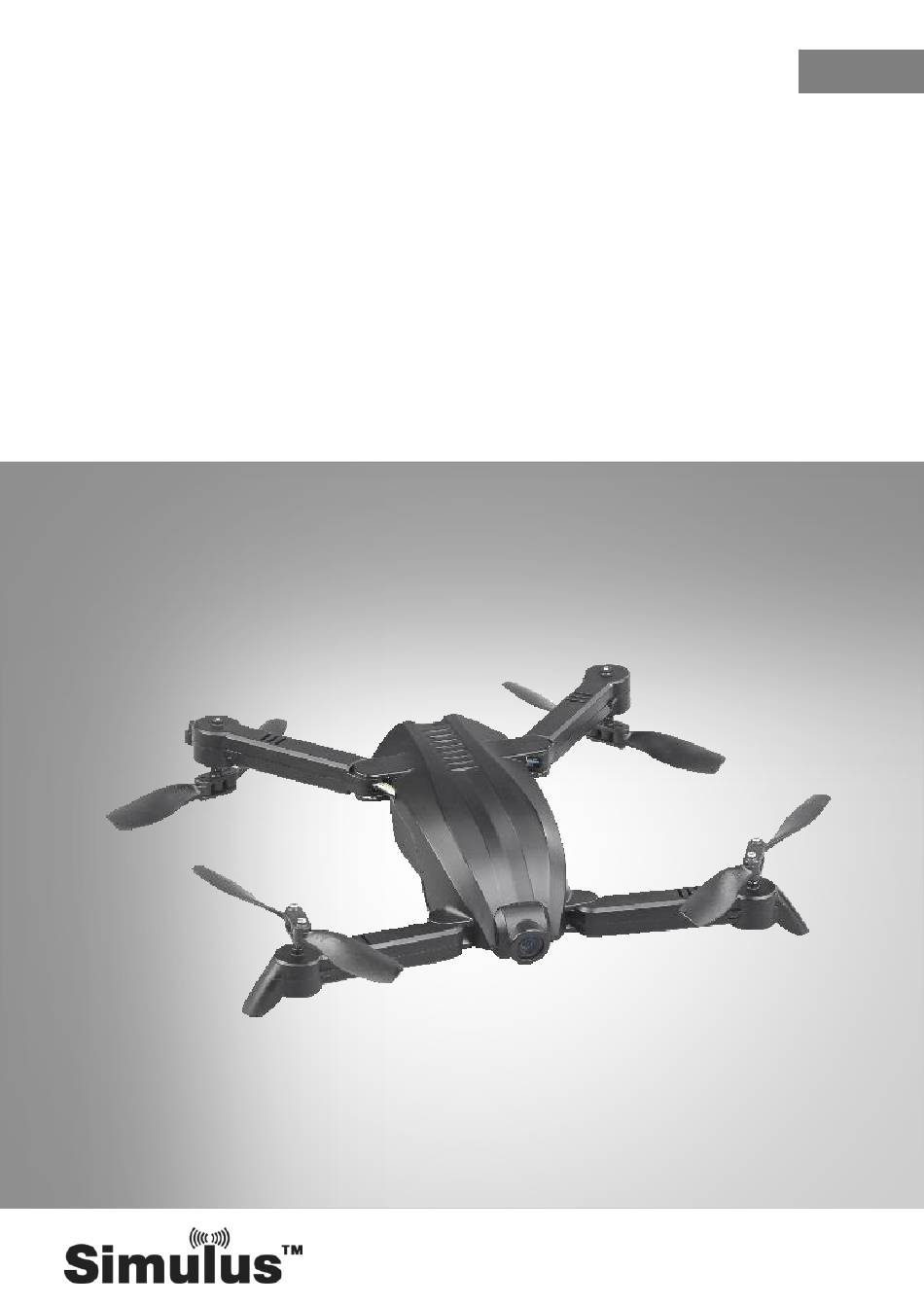

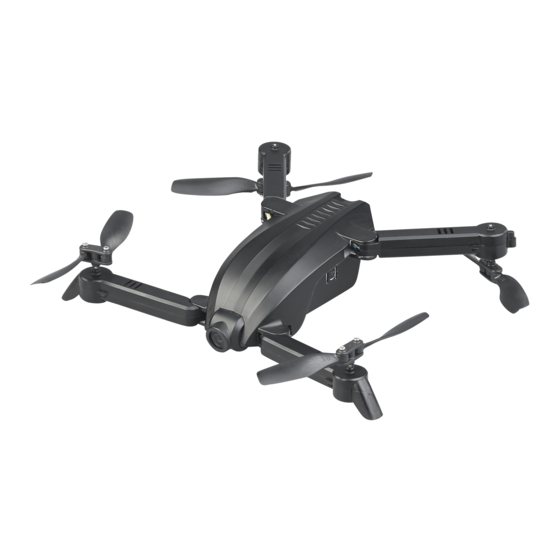

- Seite 1 Faltbarer FPV-Mini-Quadrocopter GH-25.hd Mit HD-Kamera, WLAN & App, 2,4 GHz, 50 m Bedienungsanleitung NX-6952-675...
-
Seite 2: Inhaltsverzeichnis
Vorwärts- / Rückwärts-Flug ..................15 Seitenflug ........................15 Seitliche Drehung ....................... 16 Salto nach links ......................16 Salto nach rechts ......................16 Vorwärts-Salto ......................17 Rückwärts-Salto ......................17 Return-Funktion ......................17 Notlandung ......................... 18 Headless-Mode ......................18 Trimmen ......................... 19 Simulus – www.simulus.de... - Seite 3 App ............................ 21 App installieren ....................... 21 Quadrocopter mit App verbinden ..................21 Live-Bild / Steuer-Oberfläche ..................22 Datenschutz ........................23 Technische Daten ......................24 GPL-Lizenztext ......................... 25 Simulus – www.simulus.de...
- Seite 4 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.simulus.de Geben Sie dort im Suchfeld die Artikelnummer oder den Artikelnamen ein. Simulus – www.simulus.de...
-
Seite 5: Ihr Neuer Fpv-Mini-Quadrocopter
Optionales Zubehör microSD-Karte bis 32 GB (z.B. ZX-2401) NX-6953: Zusatz-/Ersatz-Akku für Quadrocopter GH-25.hd NX-6954: Ersatz-Rotoren-Set für Quadrocopter GH-25.hd ACHTUNG! Nicht geeignet für Kinder unter 3 Jahren. Verschluckbare Kleinteile – Erstickungsgefahr! Empfohlen ab 8 Jahren. Simulus – www.simulus.de... -
Seite 6: Wichtige Hinweise Zu Beginn
Halten Sie Gegenstände, Kleidung, Haare, Schuck und Gliedmaßen fern von den rotierenden Teilen. Achten Sie stets auf genug Abstand. Suchen Sie zum Fliegen eine sichere Umgebung ohne Hindernisse im Umkreis von 100 Metern um den Startplatz aus. Simulus – www.simulus.de... -
Seite 7: Wichtige Hinweise Zu Akkus Und Deren Entsorgung
Achten Sie unbedingt auf die richtige Polarität des Akkus. Ein falsch eingesetzter Akku kann zur Zerstörung des Gerätes führen - Brandgefahr. Soll der Akku längere Zeit aufbewahrt werden, empfiehlt sich eine Restkapazität von ca. 30% des Ladevolumens. Simulus – www.simulus.de... -
Seite 8: Wichtige Hinweise Zur Entsorgung
Tag / Monat / Jahr entnehmen Sie bitte den Informationen der jeweiligen Gemeinde. Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt NX-6952-675 in Übereinstimmung mit der Spielzeug-Richtlinie 2009/48/EG, der RoHS-Richtlinie 2011/65/EU, der EMV-Richtlinie 2014/30/EU und der Funkanlagen-Richtlinie 2014/53/EU befindet. -
Seite 9: Produktdetails
Produktdetails Quadrocopter Rotoren-Gelenk Kamera-Linse Rotor Micro-SD-Kartenschacht Ein/Aus-Taste Akku-Halterung Simulus – www.simulus.de... -
Seite 10: Fernsteuerung
Fernsteuerung Trimm-Tasten Rechter Steuerhebel Linker Steuerhebel Trimm-Tasten Start/Lande-Taste Trimm-Tasten Betriebs-LED Ein/Aus-Schalter Smartphone-Halterung Headless-Taste Kamera-LED Return-Taste (ohne Funktion) Simulus – www.simulus.de... -
Seite 11: Inbetriebnahme
3. Entfernen Sie mit Hilfe des Schraubendrehers die Batteriefach-Schraube. 4. Schieben Sie das Batteriefach in Pfeilrichtung auf. 5. Setzen Sie vier neue Batterien des Typs AAA (Micro) in das Batteriefach ein. Achten Sie dabei auf die Angaben zur Polarität am Boden des Batteriefachs. Simulus – www.simulus.de... -
Seite 12: Flugarme Ausklappen
Folgen Sie den Anweisungen der Einschalt-Beschreibung bitte Schritt für Schritt. 1. Schalten Sie Ihre Fernsteuerung ein, indem Sie den Ein/Aus-Schalter auf die Position ON schieben. Die Betriebs-LED leuchtet, die Kamera-LED blinkt. 2. Drücken Sie die Ein/Aus-Taste Ihres Quadrocopters. Die LEDs des Quadrocopters blinken. Simulus – www.simulus.de... - Seite 13 6. Drücken Sie beide Steuerhebel gleichzeitig nach links unten. Halten Sie die Position für 10 Sekunden. Lassen Sie die Steuerhebel erst los, nachdem die LEDs Ihres Quadrocopters kurz geblinkt haben. 7. Die Fernsteuerung ist nun entsperrt. Der Quadrocopter ist einsatzbereit. Simulus – www.simulus.de...
-
Seite 14: Starten & Landen
3. Die Rotoren Ihres Quadrocopters werden eingeschaltet. Der Quadrocopter hebt auf die eingestellte Standard-Höhe ab. 4. Steuern Sie Ihren Quadrocopter nun mit den Steuerhebeln oder Tasten Ihrer Fernsteuerung. 5. Leiten Sie die Landung ein, indem Sie die Start/Lande-Taste erneut drücken. Simulus – www.simulus.de... -
Seite 15: Steuerbefehle
Lassen Sie Ihren Quadrocopter vorwärts oder rückwärts fliegen, indem Sie den rechten Steuerhebel langsam in die entsprechende Richtung drücken. rückwärts vorwärts Seitenflug Lassen Sie Ihren Quadrocopter nach links oder rechts fliegen, indem Sie den rechten Steuerhebel langsam in die entsprechende Richtung drücken. rechts links Simulus – www.simulus.de... -
Seite 16: Seitliche Drehung
Steuerhebel dann langsam nach links. Salto nach rechts Lassen Sie Ihren Quadrocopter einen Salto nach rechts ausführen. Drücken Sie hierzu den rechten Steuerhebel erst in die Fernsteuerung hinein. Ein Signalton erklingt. Drücken Sie den rechten Steuerhebel dann langsam nach rechts. Simulus – www.simulus.de... -
Seite 17: Vorwärts-Salto
Betätigung des rechten Steuerhebels unterbrochen wird. ● Da der Quadrocopter keine GPS-Funktion hat, kann die Richtung gegebenenfalls deutlich von der Ursprungs-Richtung abweichen. ● Die Return-Taste sollte nur in Ausnahmefällen und ausschließlich von geübten Piloten verwendet werden. Simulus – www.simulus.de... -
Seite 18: Notlandung
2. Drücken Sie die Headless-Taste. Die Fernsteuerung gibt kontinuierlich Siganltöne von sich. Die LEDs Ihres Quadrocopters wiederholen folgendes Muster: mehrmals schnell blinken – erlöschen – mehrmals schnell blinken. 3. Drücken Sie die Hedaless-Taste erneut, um den Headless-Mode zu beenden. Simulus – www.simulus.de... -
Seite 19: Trimmen
1. Beobachten Sie hierzu die Flugbahn Ihres Quadrocopters ganz genau. Vergleichen Sie die Flugbahn mit den Abbildungen unten. 2. Drücken Sie gegebenenfalls wiederholt die entsprechende Trimm-Taste, bis Ihr Quadrocopter wieder perfekt in der Luft ausgerichtet ist. Flug-Bewegung Trimm-Bewegung Trimm-Taste (schwarz) (weiß) Simulus – www.simulus.de... - Seite 20 Simulus – www.simulus.de...
-
Seite 21: App
Fernsteuerung gesteuert werden. 1. Schalten Sie Ihren Quadrocopter ein. 2. Aktivieren Sie die WLAN-Funktion Ihres Mobilgeräts. 3. Suchen Sie nach NX-6952-XXXXXX und verbinden Sie die Geräte. 4. Öffnen Sie die App. 5. Tippen Sie auf der Start-Seite auf Play. 6. Die Steuer-Oberfläche und das Live-Bild werden geöffnet. -
Seite 22: Live-Bild / Steuer-Oberfläche
Steuer-Symbole angezeigt: Foto-Aufnahme Video-Aufnahme Gespeicherte Aufnahmen Geschwindigkeit Gravitations-Sensor-Modus ein/aus Flugroute aufzeichnen ein/aus Steuerhebel ein-/ausblenden Menü ein-/ausblenden Live-Bild verlassen Durch Einblenden des Menüs und der Steuerhebel stehen Ihnen zusätzlich folgende Steuer-Symbole zur Verfügung: Kamerabild drehen Simulus – www.simulus.de... -
Seite 23: Datenschutz
Eine Erklärung der unterschiedlichen Steuer-Symbole finden Sie auch in der App. Tippen Sie hierzu auf der Startseite der App auf die Schaltfläche Instructions. Datenschutz Bevor Sie das Gerät an Dritte weitergeben, zur Reparatur schicken oder zurückgeben, entfernen Sie bitte die Speicherkarte. Simulus – www.simulus.de... -
Seite 24: Technische Daten
1280 x 720 Pixel (720p) 6-Achsen-Gyroskop Autom. Stabilisierung Headless-Funktion Richtungskontrolle 360° Reichweite bis zu 50 m WLAN aufgeklappt 16 x 4 x 11 cm Maße zusammengeklappt 6,2 x 4 x 8,5 cm Gewicht 64 g Simulus – www.simulus.de... -
Seite 25: Gpl-Lizenztext
Section 1 above, provided that you also meet all of these conditions: You must cause the modified files to carry prominent notices stating that you changed the files and the date of any change. Simulus – www.simulus.de... - Seite 26 Program under this License may add an explicit geographical distribution limitation excluding those cou ntries, so that distribu- tion is permitted only in or among countries not thus excluded. In such case, this License incorporates the limitation as if written in the body of this License. Simulus – www.simulus.de...
