Montage; Allgemeine Hinweise - Visonic MP-802 K9-85 PG2 Montageanweisungen

Digitaler funk-pir-melder mit haustiererkennung
Inhaltsverzeichnis

Werbung

2. MONTAGE

2.1. Allgemeine Hinweise
1. Von Hitzequellen fernhalten.
2. Vor Zugluft schützen.
3. Nicht in Außenräumen installieren.
4. Direkte Sonneneinstrahlung vermeiden.
5. Nicht in der Nähe von Hochspannungsstromleitungen installieren.
6. Nicht hinter Trennwänden installieren.
7. Auf robuster, fester Oberfläche montieren.
Achtung! Achten Sie darauf, dass der Überwachungswinkel des Melders
weder ganz noch teilweise verdeckt wird.

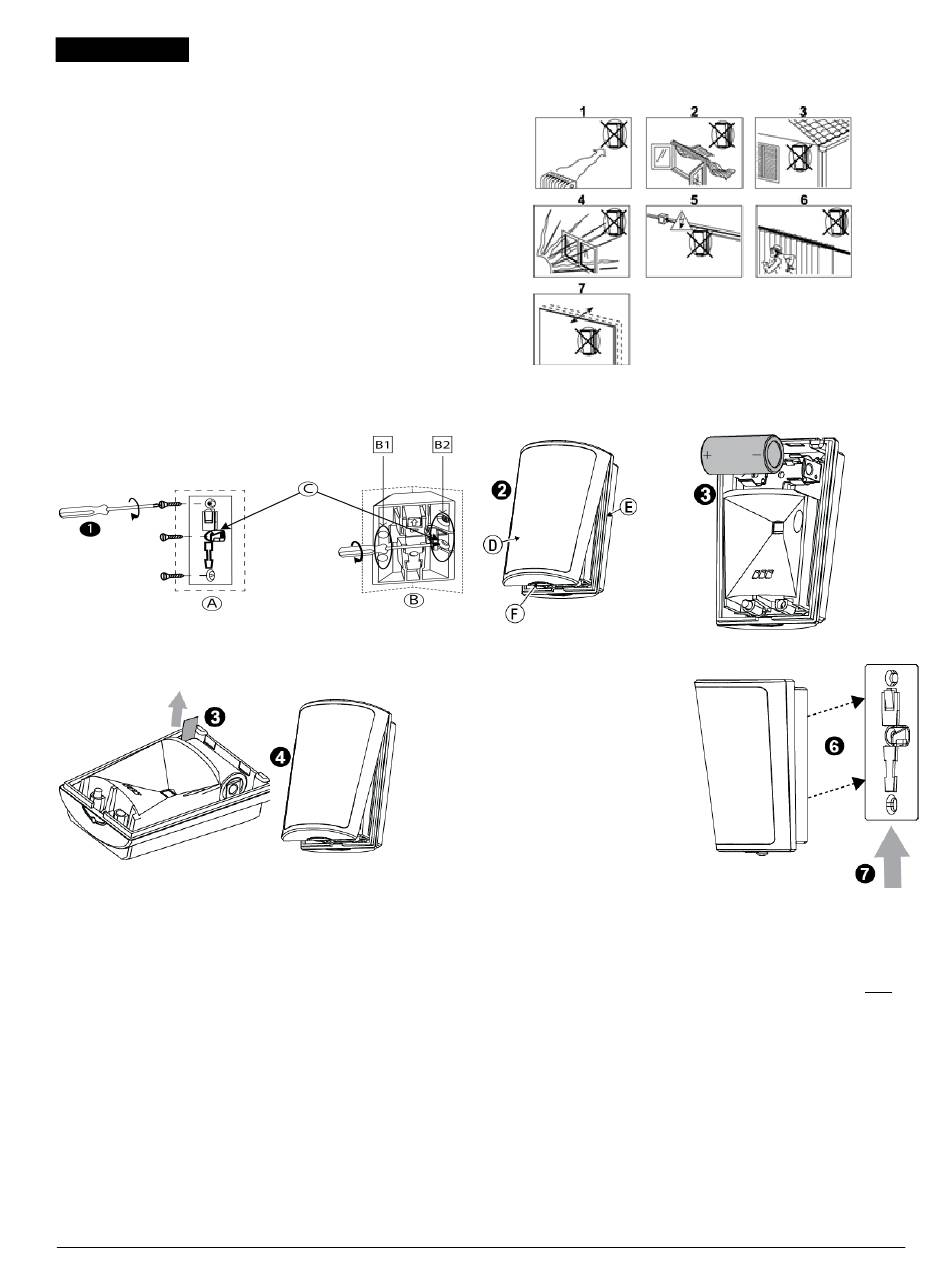

2.2. Montageverfahren
Abb. 4 – Montieren der
Halterung
Abb. 6b – Aktivieren der
Batterie
1. Montieren Sie die Halterung an der Wand.
2. Drücken Sie den in der Zeichnung mit "F" markierten Punkt, und trennen Sie die Abdeckung vom Sockel.
3. Legen Sie die Batterie unter Beachtung der Polung ein – ODER – Ziehen Sie, wenn die Batterie bereits
eingelegt ist, den Aktivierungsstreifen heraus, der vorne aus dem Melder herausragt.
4. Setzen Sie wieder das Gehäuse auf den Sockel auf, bis es mit einem Klicken einrastet (der
Schnappriegel greift).
5. Sichern Sie den Melder mit der Schraube.
6. Richten Sie den Melder an der Halterung aus.
7. Schieben Sie den Melder nach oben, bis er mit einem Klick einrastet.
Hinweis: Der Melder sendet ein Ladestandswarnsignal, sobald eine niedrige Spannung gemeldet wird. Wir empfehlen, nach dem Entnehmen der
Batterie ca. 1 Minute zu warten, bevor Sie eine neue Batterie einlegen.
Der MP-802 K9-85 ist gemäß dem Standard UL 681 – Standard for Installation and Classification of Burglar and Holdup Alarm Systems – zu
installieren.
Achtung! Beim Einlegen falscher Batterien besteht Explosionsgefahr. Gebrauchte Batterien gemäß Herstelleranweisung entsorgen.
D-306343 MP-802 K9-85 PG2 Montageanweisungen
Abb. 7 – Schließen der
Abdeckung
Abb. 3 – Allgemeine Richtlinien
Abb. 5 – Öffnen des Geräts
Abb. 8 – Sichern mit Schraube
A. Oberflächenmontage
B. Eckenmontage, verwenden Sie B1 oder
B2
C. Für Sabotageschalter
D. Abdeckung
E. Sockel
F. Drücken Sie auf diesen Punkt
Abb. 6a – Einlegen der Batterie
Abb. 9 – Montieren des Melders
an der Halterung
2
