Temperaturkompensierter PIR-Melder - Tierimmun
1. Einführung
Der K-940 ist ein neuartiger Passiv-Infrarot-Bewegungsmelder
der durch den Einsatz der TSI (Target Specific Imaging) Technik
immun gegen die Bewegung von Haustieren ist, wenn diese ein
Gewicht von 18 kg nicht überschreiten. Dieser Melder zeichnet
sich durch seine Zuverlässigkeit sowie eine hohe HF-Immunität
(bis zu 30V/m), Temperaturkompensation bei hohen Tempe-
raturen (um die Erfassungssicherheit zu erhöhen) und einer
einmaligen Temperaturkompensation bei niedrigen Tempe-
raturen (um die Fehlarlarmsicherheit zu erhöhen), aus.
Das Pyroelement des K-940 befindet sich in einer versiegelten
Kammer, in der auch das optische System eingeschlossen ist.
2. Technische Daten
OPTISCH
Überwachungsbereich: 9 m x 9 m
Tier-Immunität: Tiere bis zu 18 kg
Justierbarkeit: 3 Positionen, 1,8 m (6) 2,1 m (7) 2,4 m (8)
ELEKTRISCH
Betriebsspannung: 9V–16V Gleichspannung
Stromaufnahme: 17mA bei 12V Gleichspannung
Alarmausgang: Öffnungskontakt mit 18 Ω Widerstand in Reihe.
Belastbar –0,1A bei 30V Gleichspannung
Sabotagekontakt: Öffner, belastbar 0,5A bei 30V Gleich-
spannung
Alarmdauer: 2-3 Sek.
Impulszähler: 2 Positionen, 1 oder 3 Impulse
LED: Gehtest LED mit Brücke abschaltbar
Detektor: Rauscharmes Dual-Pyroelement
3. Montage
3.1. Montage des Melders
Der K-940 kann sowohl auf der Wand wie in einer Ecke montiert
werden. Er sollte immer an einer stabilen Wand mittels der
mitgelieferten Schrauben befestigt werden. Optional stehen
Montagehilfen wie Schwenk-Neigeeinrichtungen zur Verfügung
(siehe Abschnitt 3.2 und Abb. 3).
A . Wählen Sie den Montageort des Melders so, daß die
vermutete Bewegungsrichtung des Eindringlings die Zonen
kreuzt.
B .
Montieren Sie den Melder in einer Höhe zwischen 1,8 und 2,4 m.
Achtung!
Der Melder ist immun gegen Tiere, die ein
Gewicht von 18 kg nicht übersteigen.
Bewegen sich die Haustiere auf dem Boden
oder klettern auf Möbel unter einen Bereich
von 1m , erfolgt hierbei keine Auslösung.
Sollte es den Haustieren jedoch möglich sein höher als 1m auf
Mobiliar zu steigen, sinkt die Immunität des Melders bis zu
einem Gewicht von 9 kg. Die Empfindlichkeit des Melders
steigt weiter an, wenn es den Haustieren gelingt, näher an den
Melder zu kommen.
Es wird daher empfohlen einen Montageort auszuwählen, bei
dem verhindert wird, daß Haustiere nahe an den Melder
kommen können.
C . Sie sollten vermeiden den Melder so zu montieren, daß er auf
Heizungen, sehr starke Lichtquellen oder Fenster, die dem
direkten Sonnenlicht ausgesetzt sind, ausgerichtet ist.
Vermeiden Sie ebenso die Installation des Melders sowie des
DG1240
Installationsanleitung
Hierdurch wird das Eindringen von Insekten und Luftturbulenzen
im Melder verhindert
.
Der integrierte Impulszähler
erlaubt Einstellungen zwischen
1 bzw. 3 Impulsen. Der Be-
wegungsmelder ist für Wand-
oder Eckmontage ausgelegt.
Des weiteren stehen 3 optionale
Wand- bzw. Deckenhalterungen
zur Verfügung, um die Montage
flexibler zu gestalten.
Montage: Wand- oder Eckmontage möglich
Montagehöhe: 1,8 m bis 2,4 m
Montagezubehör: (siebe Abb. 3)
BR-1: Schwenk-/Neigeeinrichtung, einstellbar bis 30° nach unten
und 45° zu jeder Seite.
BR-2: Eckmontagewinkel, beinhaltet BR-1.
BR-3: Deckenhalter, beinhaltet BR-1.
UMWELTBEDINGUNGEN
Betriebstemperatur: - 10°C bis + 50°C
Lagertemperatur: - 20°C bis + 60°C
HF-Sicherheit: > 30V/m bis 1GHz
PHYSIKALISCH
Abmessungen: 104 mm x 60 mm x 32 mm
Gewicht: 77 g
Farbe: weiß
Patente: US-Patent Nr. DES 346, 567
angeschlossenen Kabels in der Nähe von Kabeln, die Netz-
spannung führen.
D . Zum Entfernen der Gehäusefront ist die Schraube an der
Gehäuseunterseite zu lösen. Trennen Sie danach die
Gehäusefront vom Unterteil. Entnehmen Sie die Platine aus
dem Gehäuseunterteil durch Lösen der zentralen Befestigungs-
schraube.
E . Benutzen Sie für Wandmontage des Melders die beiden
Schraubdurchbrüche in der Gehäuserückseite der Boden-
platte. Für Eckmontage benutzen Sie die Schraubdurch-
brüche in den abgewinkelten Seiten des Gehäuseunterteils.
Das Gehäuseunterteil ist an der Wand so zu befestigen, daß
keine Vibrationen auftreten können.

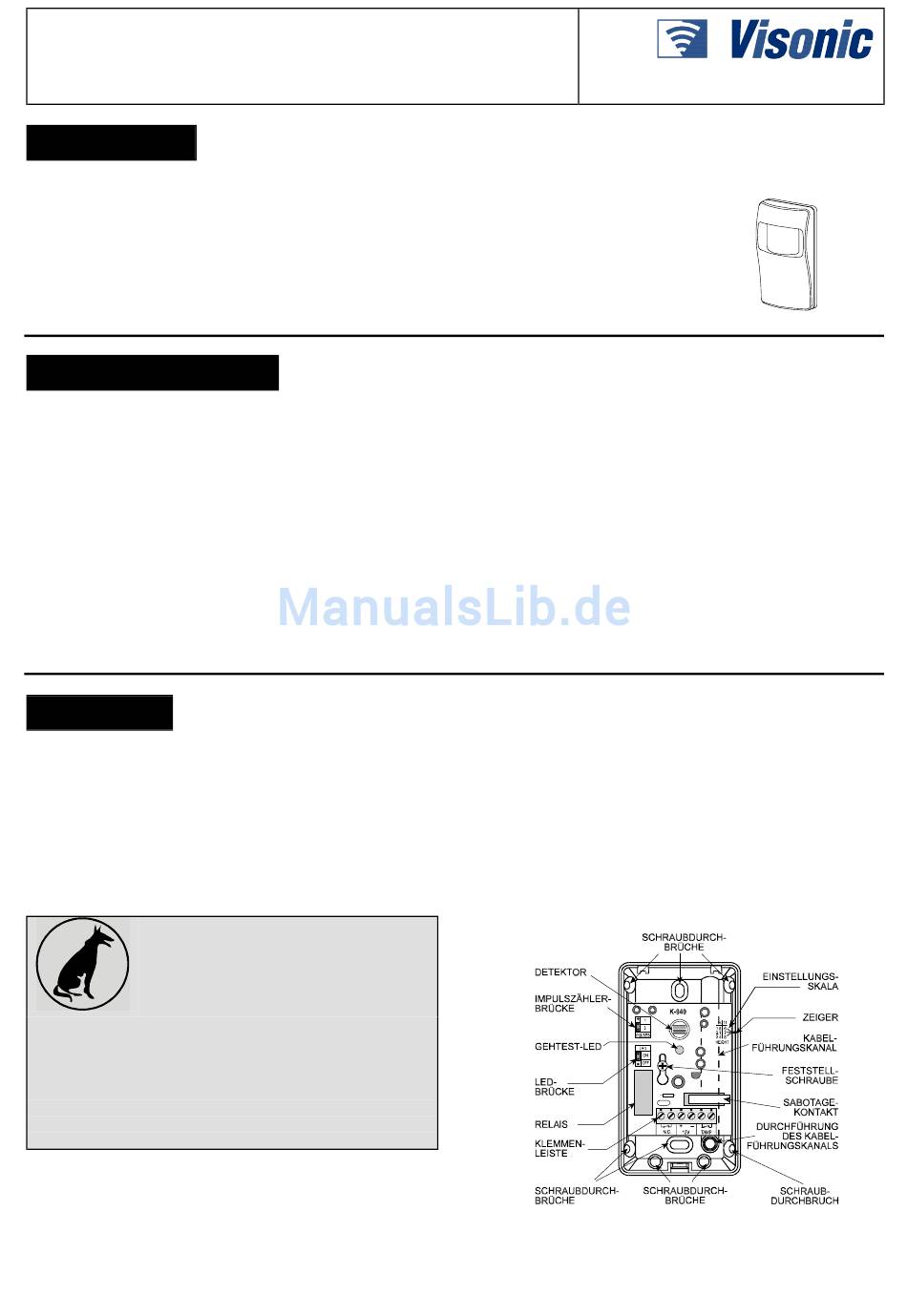

Abbildung 2: Innenansicht des Bewegungsmelders
Abbildung 1: K-940 PIR-Melder
