Visonic TOWER 40 Installationsanleitung

TOWER 40
Funk Bewegungsmelder mit Spiegeltechnik
1. EINFÜHRUNG
Der TOWER 40 ist ein mikroprozessor-gesteuerter drahtloser,
digitaler PIR-Melder, der einfach zu installieren ist und keine
aufwendige vertikale Justierung erfordert. Der parabolisch und
zylindrisch aufgebaute Spiegel des Melders bietet eine einmalige
Erfassungsempfindlichkeit innerhalb des Erfassungsbereiches von
bis zu 18m inklusive der Unterkriechzone.
Die fortschrittliche True Motion Recognition™ (patentierte
Bewegungserkennung) ermöglicht es dem TOWER 40 zwischen
echten Bewegungen von Eindringlingen oder andere Faktoren, die
Fehlalarme auslösen könnten, zu unterscheiden.
Über eine eingebauten Jumper kann zusätzlich gewählt werden ob
eine oder zwei erkannte Bewegungen die Alarmübertragung
auslösen sollen.
Der TOWER 40 verfügt über folgende Leistungsmerkmale:
• Patentierte Black Mirrow (Schwarzer Spiegel) Technik für
extrem hohe Weißlichtimunität
• Fortschrittliche elliptische/ parabolische Spiegeltechnik (zum
Patent angemeldet)
• Multi-Vorhang Abdeckung des Erfassungsbereiches (zum
Patent angemeldet)
• V-slot® Optik (zum Patent angemeldet) bietet deutlich
verbesserte Robustheit, Vandalismusschutz und sehr hohe
Betriebssicherheit.
• Die, hinter der Frontabdeckung eingebaute Platine und die
Optik ist zusätzlich Abgedeckt. Der eingebaute Sensor ist so
vor Wind, Staub und Insekten geschützt.
2. SPEZIFIKATIONEN
Sensor Type:
Dualer Pyroelektrischer Sensor.
OPTIK (Sieh Abb. 2)
Daten des Spiegels:
Weitbereich: 3 Ebenen mit
jeweils 18 Erfassungsfelder (9
Doppelzonen) ergeben 54
Erfassungsfelder
Nahbereich: 18
Erfassungsfelder (9
Doppelzonen) mit
Vorhangcharakteristik
Erfassungsbereich:18m/ 90°
Weißlichtimunität: > 20000 lux
ELEKTRISCHE DATEN
Batterie: 3V Lithium Batterie, CR-
123A. Für UL Konforme Installation
(USA) sind nur Batterien
Panasonic oder Sanyo zu nutzen.
Batterieleistung: 1400 mA/h.
Batterielebenszeit (LED
circa 3 Jahre.
Batterie Test: Umgehend beim einsetzen und dann alle paar
Stunden.
FUNKTIONS-DATEN
Bewegungs-/ Ereigniszähler: Alarmübertragung bei erster
Bewegungserkennung - 1 (OFF); Alarmübertragung erst nach der
zweiten Bewegungserkennung - 2 (ON). Je nach Einstellung des
Jumpers.
Visuelle Anzeige:
LED leuchtet für circa
Sabotageübertragung sowie Bewegungserkennung während des
Gehtest.
LED blinkt während der Stabilisierungsphase und nach dem
Rücksetzen des Sabotageschalters.
D-302634
BLICK VON OBEN
12m (39ft)
90°
6m (19ft)
3m (10ft)
0
3m (10ft)
6m (19ft)
12m (39ft)
0 3 6 12
10 19 39
SEITENANSICHT
2.4 m
18 entfernte
(8 ft)
vorhänge
0
3 6 12
10 19 39
von
Abb.2
Erfassungsbereich
an):
3 Sekunden bei Alarm-
• Unterkriechzonen-Überwachung
• Öffnungs- und Abriss-
Sabotageüberwachung zur
Erkennung nicht autorisierter
Öffnung oder Entfernung des
Melders.
• Integrierter vollständig
überwachter PowerCode Sender.
• Technisch
ausgereifte
Signal Verarbeitung.
• Keine
aufwendige
Justierung nötig.
• Batteriefach
für
Batteriewechsel ohne Zugriff auf
die Platine.
• Einstellbarer
Zähler
Bewegungserkennung
• Spezielle Konstruktion für hohen
Vandalismusschutz
• Sehr niedriger Energieverbrauch
• Eine verkapselte Kammer schützt das optische System.
• Verbesserter Weisslicht-Immunität.
• Elegantes, robustes Gehäuse.
LED leuchtet
periodischen Statusmeldung.
Energiespar-Modus: Nach der Erkennung und Übertragung eines
Bewegungsalarms wechselt der Melder in den Energiespar-Modus
in der keine erneute Übertragung stattfindet. Erst wenn für zwei
Minuten keine erneute Bewegung erkannt wird wechselt der Melder
wieder in den Bereit Modus und sendet wieder bei der Erkennung
einer neuen Bewegung. Dieser Timer ist während des Gehtest
Modus deaktiviert.
FUNK
Frequenz (MHz): 315 (USA), 433.92, 868.95, 869.2625 oder
andere Frequenzen entsprechend lokaler Vorgaben.
Sendesequenz: 3 Datenpakete in unterschiedlichen Intervallen
18m
59ft
innerhalb von 3 Sekunden.
Kodierung: Werksseitig aus über 16 Millionen Möglichkeiten
ausgewählt.
Gesamtlänge der Meldung: 36 bits.
18m
Periodische Statusmeldung: Alle 60 Minuten (US Version) oder
59ft
alle 15 Minuten (EU Version) oder entsprechend der lokalen
Vorgaben.
INSTALLATION
Höhe: 1.8 - 2.4 m (6 - 8 ft).
Installation Optionen: Wand- oder Eckmontage.
UMWELTBEDINGUNGEN
Betriebstemperatur: -10
Lagertemperatur: -20
Konformität mit den Standards: Entsprechend FCC Teil 15
Und Direktive 1999/5/EC des Europäischen Parlaments.
EN 50131-2, Grade 2, Klasse II
PHYSIKALISCHE DATEN
Größe (HxWxT): 122 x 63 x 42 mm (4-13/16 x 2-1/2 x 1-11/16").
& Gewicht (mit Batterie): 114 g (4 oz).
Farbe: Weiss.
PATENTE
U.S. Patente 5,693,943
angemeldet).
Installationsanleitung
(1)
(2)
digitale
vertikale
einfachen
1. Leuchtdiode
2. position des Spiegels

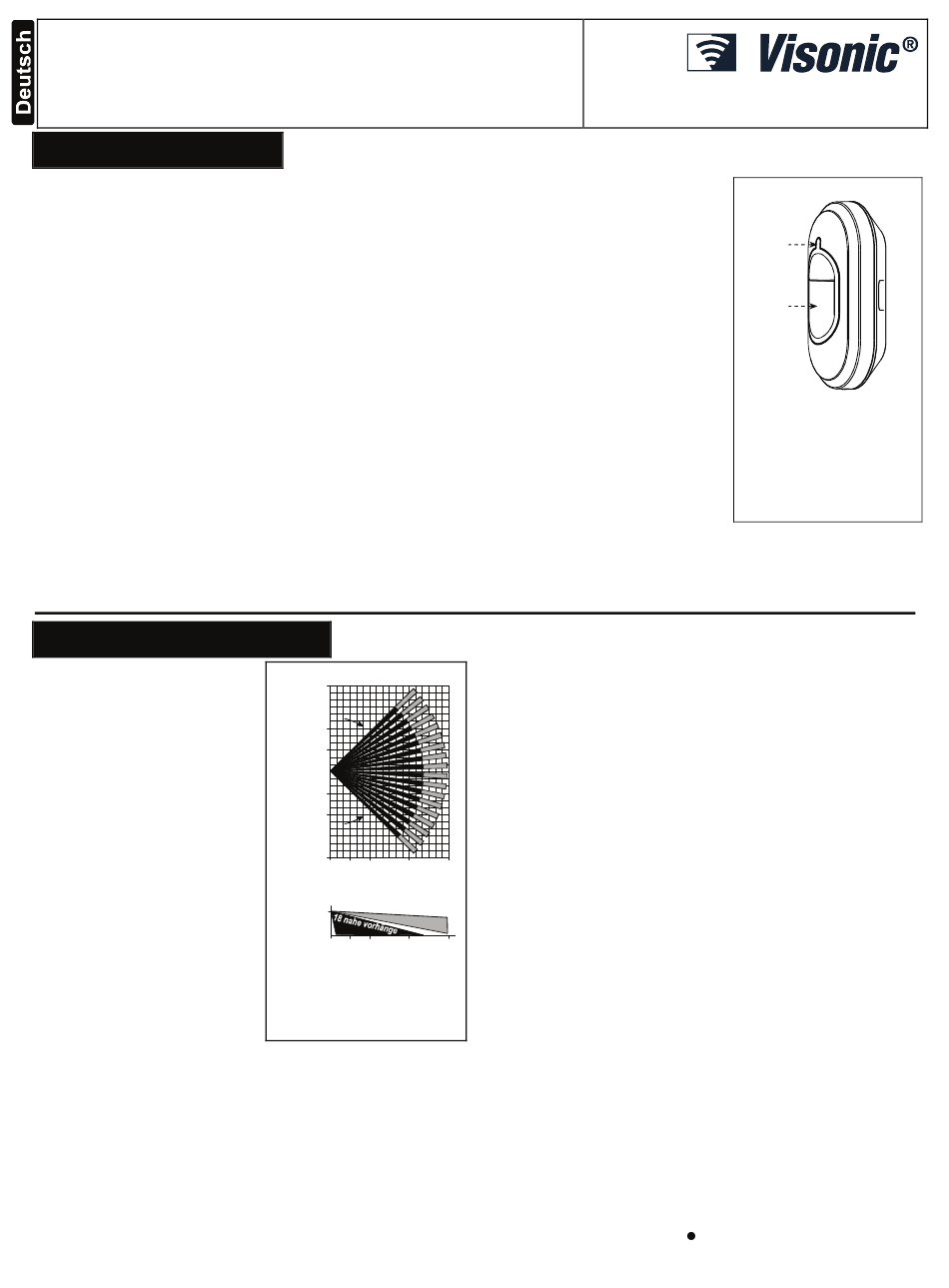

Abb. 1 Gesamtansicht
für die
nicht während der Übertragung
C to 50 C (14 F to 122
° ° °
C to 60 C (-4 F to 140 F).
° ° ° °
6,818,881 (weitere
der
F).
°
Patente
1
