Visonic MCPIR-3000 Installationsanleitung

MCPIR-3000 MCPIR -3000
MCPIR MCPIR -3000 -3000
Vollständig überwachter PowerCode
Funk-PIR-Detektor
1 1 1 1 . . . . Einleitung Einleitung Einleitung Einleitung
Der MCPIR-3000 ist ein hochmoderner, vollständig überwachter
Funk- PIR-Melder, der einen PowerCode - Sender enthält. Die
Sender-und Detektorschaltung werden von einer eingebauten
3.6 V Lithium-Batterie mit langer Lebensdauer versorgt.
Die jedem MCPIR-3000-Gerät zugeordnete ID-Codierung von
24 bit wird werksseitig aus über 16 Millionen möglichen Kombina-
tionen zufällig ausgewählt. Diese Codierung ist deshalb ein
Unikat und praktisch unmöglich zu reproduzieren. Kompatible
PowerCode-Empfänger sind zum "Einlernen" von spezifischen
ID-Codierungen konstruiert und reagieren nur auf sie.
Bei Betreten des Überwachungsbereiches des MCPIR-3000 wird
der integrierte Sender aktiviert. Dieser sendet eine spezifische
ID-Codierung, gefolgt von einem Alarm-Signal und Status-
Bezeichner für den Deckelkontakt und für den Zustand der
Batterie. Alarmzeichen und andere Daten werden so an die
Alarmzentrale oder zu einem Empfänger weitergeleitet, je nach
Installation in der der Detektor verwendet wird.
Da die vom MCPIR-3000 übertragenen Meldungen mit Meldun-
gen kollidieren können, die von anderen PowerCode-Sendern
übertragen werden, wird
verwendet.
Eine periodische Testübertragung für Überwachungszwecke
erfolgt automatisch ein Mal per Stunde. Der Empfänger wird so
informiert, dass der bestimmte Detektor aktiv am Funk-Netzwerk
teilnimmt.
2 2 2 2 . . . . Technische Technische Technische Technische Daten
OPTISCH
Linsen-Daten
Zahl der Zonen: 34
Winkel: 90°
Überwachungsbereich:
12 x 12 m
Vertikale Justierung:
+2° bis –12°.
ELEKTRISCH
Batterie-Typ: 3.6 Volt Lithium-
Thionylchlorid-(LiSOCl )-Batterie,
2
Größe 1/2AA, Tadiran TL-5902.
Nennkapazität der Batterie:
1.2 Ah
Stromaufnahme in Standby:
0.015 mA.
Sende-Stromaufnahme:
9.5 mA (inklusive LED)
Batterie-Lebensdauer (mit LED eingeschaltet)
@ 10 Übertragungen per Tag: etwa 7 Jahre
@ 50 Übertragungen per Tag: etwa 5 Jahre
LED: Leuchtet 2 Sekunden bei Sendung und beim Erkennen von
Bewegung im Geh-Testmodus.
Detektor: rauscharmes Pyroelektrisches Dual-Element
Impulszähler: Programmierbar auf 1, 3 oder 5 Impulse.
Sparmodus: 2 Minuten nach dem letzten Alarm erfolgt nächste
Aktivierung, im Geh-Testmodus sofort.
DG3630
eine Antikollisions- Übertragung
Daten Daten Daten

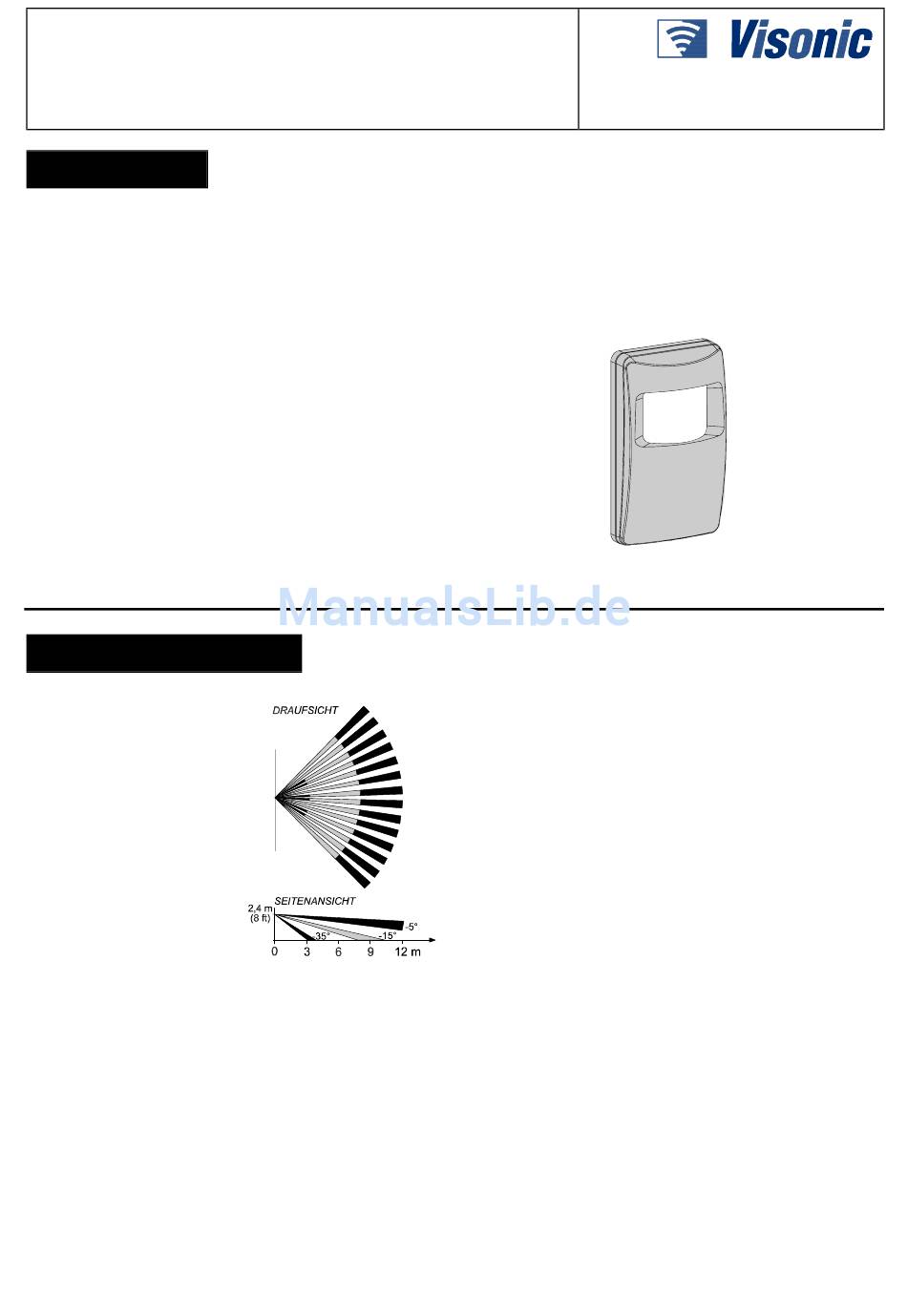

Abb. 2.
Überwachungsbereich
Installationsanleitung
Nach dem Auslösen des Senders schaltet sich der MCPIR-3000
aus, um Batterieleistung zu sparen. Der Detektor schaltet sich
selbst automatisch wieder ein (kehrt in den Bereitschaftszustand
zurück) 2 Minuten, nachdem die letzte Bewegung entdeckt
wurde. Eine LED/ WALK-TEST (Geh-Test)- Brücke wird benutzt,
um diese Wartezeit zu unterdrücken.
Ein programmierbarer Impulszähler ist in der Baugruppe zur
maximalen Immunität gegen einen falschen Alarm eingebaut.
Abb. 1. Gesamtansicht
FUNK
Frequenz (MHz): 433.92, 868.95, 869.2625 oder andere
Frequenzen entsprechend den örtlichen Anforderungen.
Übertragungsfolge: 3 Daten-Pakete in variablen Intervallen
innerhalb von 3 Sekunden.
Codierung der Senderadresse: feste 24-bit ID-Codierung, über
16 Millionen mögliche Kombinationen.
Länge der Meldung: 36 bits
Batterie-Überwachung: Automatische Meldung des Status "low
battery" (Batterie zu schwach) bei jedem Alarm und mit jedem
periodischem Test.
Warnung beim Öffnen von Meldern: Gemeldet in 3-Minuten-
Intervalllen, bis der Sabotagekontakt rückgestellt ist.
UMWELTDATEN
Betriebstemperatur: -10 bis 50
Lagerungs-Temperatur: -20 bis 60
HF-Immunität: > 20 V/m bis zu 1000 MHz.
PHYSIKALISCHE DATEN
Gewicht: 71 g.
Abmesungen (H x B x T): 104 x 60 x 32 mm
Farbe: Weiß.
Konformität mit Standards: Direktive 1999/5/EC (EG).
WAHLWEISES MONTAGE-ZUBEHÖR
BR-1: Schwenkarm für Wandmontage.
BR-2: BR-1 + Eck-Montage-Passstück.
BR-3: BR-1 + Decken-Montage-Winkel.
o
C.
o
C.
