MP-802 K9-85 PG2
Digitaler Funk-PIR-Melder mit Haustiererkennung
1. EINFÜHRUNG
Der MP-802 K9-85 PG2 (haustiersicher) ist ein mikroprozessorgesteuerter drahtloser PIR-Melder für
das PowerMaster-Alarmsystem mit PowerG-Zweiwege-Kommunikationsprotokoll.
Der Melder hat den folgenden Funktionsumfang:
Die Fresnel- und zylindrischen Linsen weisen eine einheitliche Meldeempfindlichkeit über ihren gesamten
l
Betriebsbereich bis zu einer Distanz von 12 Metern (39') auf.
Die Technologie Target Specific Imaging™ (TSI) wird verwendet, um zwischen Menschen und
l
Haustieren bis zu einem Gewicht von 38 kg (85 lb) zu unterscheiden.
Der (patentgeschützte) True Motion Recognition™-Algorithmus ermöglicht die Unterscheidung
l
zwischen der echten Bewegung eines Eindringlings und anderen Störungen, die Fehlalarme auslösen
könnten.
Kein Bedarf, den Melder vertikal auszurichten.
l
Der Bewegungsereigniszähler ermittelt, ob 1 (hohe Empfindlichkeit) oder 2 (geringe Empfindlichkeit)
l
aufeinander folgende Bewegungsereignisse einen Alarm auslösen.
Sehr geringer Stromverbrauch.
l
Mikroprozessorgesteuerter Temperaturausgleich.
l
Sabotageschutz auf der Vorder- und Rückseite.
l
Das Gerät unterstützt Temperatur- und Lichtstärkeberichte gemäß der PowerG-Zentrale.
l
Für UL-Installationen: Der Melder ist nur zur Verwendung mit einer UL-gelisteten Steuereinheit
vorgesehen. Die Haustiererkennung wurde nicht durch UL geprüft.
.............
........Abb. 2 – Innenansicht
D-306343 MP-802 K9-85 PG2 Montageanweisungen
Montageanweisungen

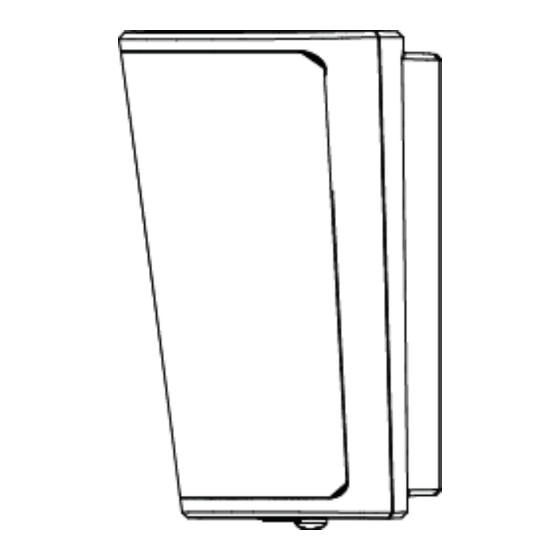

Abb. 1: MP-802 K9-85 PG2
A. Einlerntaste
B. Lichtsensor
C. LEDs
D. Sabotageschalter
E. PIR-Sensor
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Visonic MP-802 K9-85 PG2
Inhaltszusammenfassung für Visonic MP-802 K9-85 PG2
- Seite 1 Digitaler Funk-PIR-Melder mit Haustiererkennung Montageanweisungen 1. EINFÜHRUNG Der MP-802 K9-85 PG2 (haustiersicher) ist ein mikroprozessorgesteuerter drahtloser PIR-Melder für das PowerMaster-Alarmsystem mit PowerG-Zweiwege-Kommunikationsprotokoll. Der Melder hat den folgenden Funktionsumfang: Die Fresnel- und zylindrischen Linsen weisen eine einheitliche Meldeempfindlichkeit über ihren gesamten Betriebsbereich bis zu einer Distanz von 12 Metern (39‘) auf.
-
Seite 2: Montage
Der MP-802 K9-85 ist gemäß dem Standard UL 681 – Standard for Installation and Classification of Burglar and Holdup Alarm Systems – zu installieren. Achtung! Beim Einlegen falscher Batterien besteht Explosionsgefahr. Gebrauchte Batterien gemäß Herstelleranweisung entsorgen. D-306343 MP-802 K9-85 PG2 Montageanweisungen... - Seite 3 GERÄT MODIFIZ. Option "Gerät hinzufügen" wählen. Siehe Hinweis [1] Gerät einlernen oder Geräte- EINLERNEN oder ID EIN:XXX-XXXX ID eingeben. Z14: Bew.Melder (mit PowerG-Zentralen V.19.2 und darunter) Gewünschte Zonennummer auswählen ID-Nr. 120-XXXX (mit PowerG-Zentralen V.19.2 und darunter) D-306343 MP-802 K9-85 PG2 Montageanweisungen...
-
Seite 4: Temperaturanzeige
2. Bringen Sie die Abdeckung wieder an, um den Sabotageschalter in seine Normalstellung (ungestört) zurückzusetzen, und befestigen Sie die Abdeckung mit der Schraube zum Schließen des Gehäuses am Sockel. 3. Der MP-802 K9-85 PG2-Melder wechselt in einen 2-minütigen Stabilisierungszeitraum. Während dieses Zeitraums blinkt die rote LED. D-306343 MP-802 K9-85 PG2 Montageanweisungen... - Seite 5 Typ C Großbritannien: Der MP-802 K9-85 PG2 ist für die Verwendung in Systemen geeignet, die gemäß PD6662:2010 Grade 2 und Umweltklasse II installiert wurden. DD243 und BS8243. Die PowerG-Peripheriegeräte sind mit einer Zweiwege-Kommunikationsfunktion ausgestattet, die wie in der Technikbroschüre beschrieben zusätzliche Vorteile bietet.
- Seite 6 Unternehmen, von dem Sie es ursprünglich erworben haben. Wenn Sie das Produkt ausrangieren und nicht zur Reparatur zurücksenden, ist die Rücksendung gemäß Anweisung des Lieferanten sicherzustellen. Eine Entsorgung dieses Produkt über den gewöhnlichen Hausmüll ist nicht zulässig.Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte. D-306343 MP-802 K9-85 PG2 Montageanweisungen...
-
Seite 7: Spezifikationen
Durchschnittliche nicht betauende relative Luftfeuchtigkeit bis zu ca. 75 %. An 30 Tagen im Jahr darf die relative Luftfeuchtigkeit Luftfeuchtigkeit zwischen 85 % bis 95 %, nicht betauend, liegen. Bei UL-Installationen: 5 % bis 93 % (nicht betauend) D-306343 MP-802 K9-85 PG2 Montageanweisungen... -
Seite 8: Garantie
NEBEN-, F OLGE- O DER AN DERE SCHÄDEN HANDELT - DI E AUF DER BEHAUPTU NG BASIEREN, DASS A M PRODUKT EIN FUNKTIONSFEHLER AUFGETRETEN SEI. Email: info@visonic.com Internet: www.visonic.com © VISONIC LTD. 2017 MP-802 K9-85 PG2 D-306343 (Rev. 1 10/17) D-306343 MP-802 K9-85 PG2 Montageanweisungen...
