Beschreibung
3.1 Aufbau
HINWEIS
In diesem Abschnitt sind im Wesentlichen
die Komponenten benannt, die für die Erfül-
lung der in dieser Betriebsanleitung beschrie-
benen Aufgaben relevant sind.

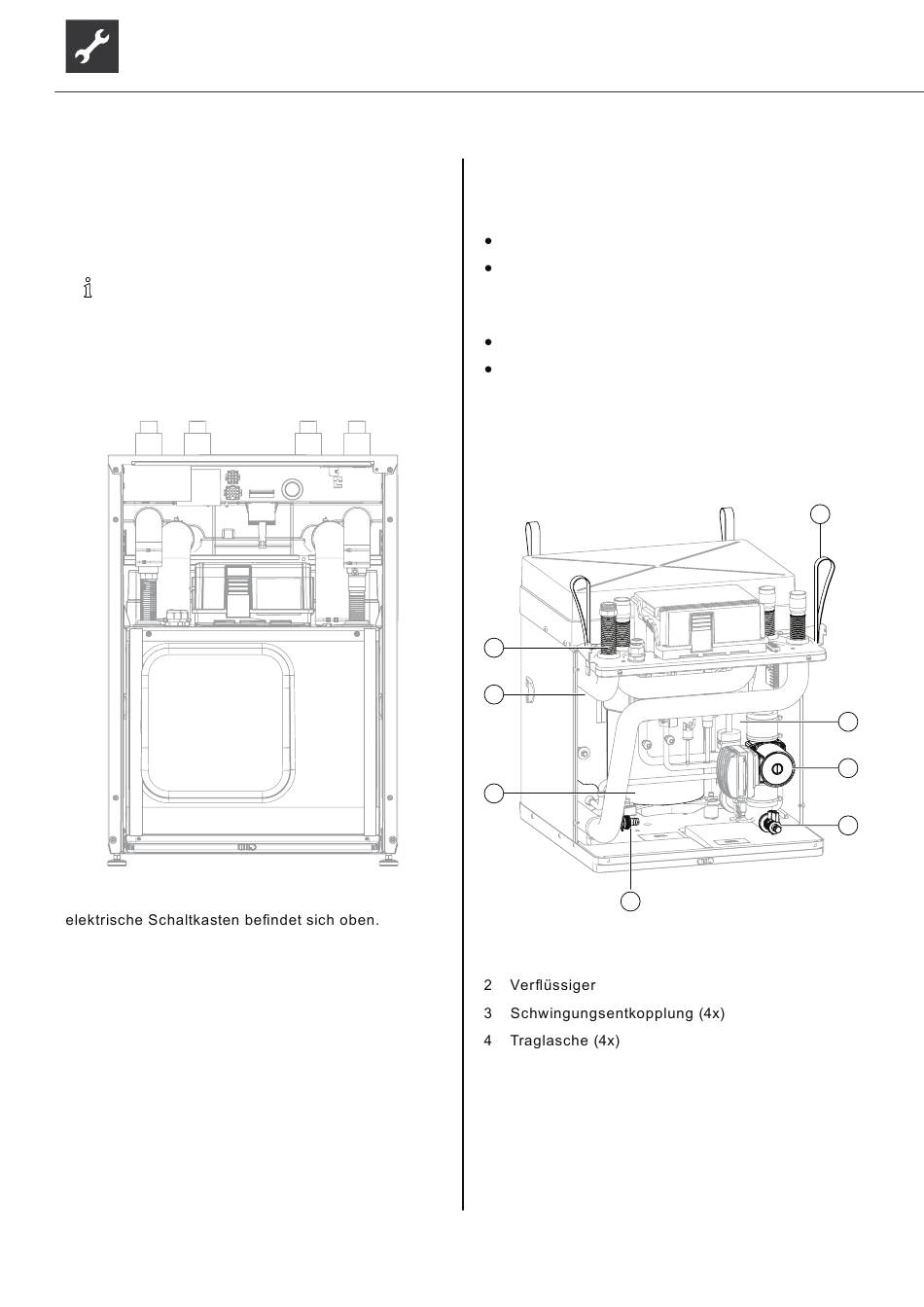

Gehäuse mit Gerätekomponenten
Unten im Gehäuse ist die Modulbox eingesetzt. Der
6
Technische Änderungen vorbehalten | 83057300eDE – Originalbetriebsanleitung | ait-deutschland GmbH
Typenschild
Typenschilder sind an folgenden Stellen des Geräts
angebracht:
hinten an der Außenwand
links auf der Modulbox
Das Typenschild enthält ganz oben folgende Infor-
mationen:
Gerätetyp, Artikelnummer
Seriennummer, Geräteindex
Weiterhin enthält das Typenschild eine Übersicht
über die wichtigsten technischen Daten.
Modulbox
3
2
1
8
1
Verdichter
5
Verdampfer
6
Wärmequellen-Umwälzpumpe
7
Füll- und Entleerhahn Wärmequelle
8
Füll- und Entleerhahn Heizung
4
5
6
7
