3.2 Systemaufbau
Das Gerät ist für ein 2-Leiter-System konzipiert.
Das System besitzt 2 Mediumrohre (Leiter: Vor-
und Rücklauf) zum Kühlen mit kaltem Medium oder
zum Heizen mit warmem Medium.
Das kombinierte Kühl-/Heizregister im Innengerät
gibt im Kühlbetrieb die Wärme aus der Raumluft an
das Betriebsmedium ab. Eine Umwälzpumpe
transportiert das erwärmte Medium zu einem Kalt-
wasser-Erzeuger, der dem Medium die Wärme in
einem Verdampfer entzieht und über einen Kälte-
kreis in einem Verflüssiger an die Außenluft wieder
abgibt.
A
1

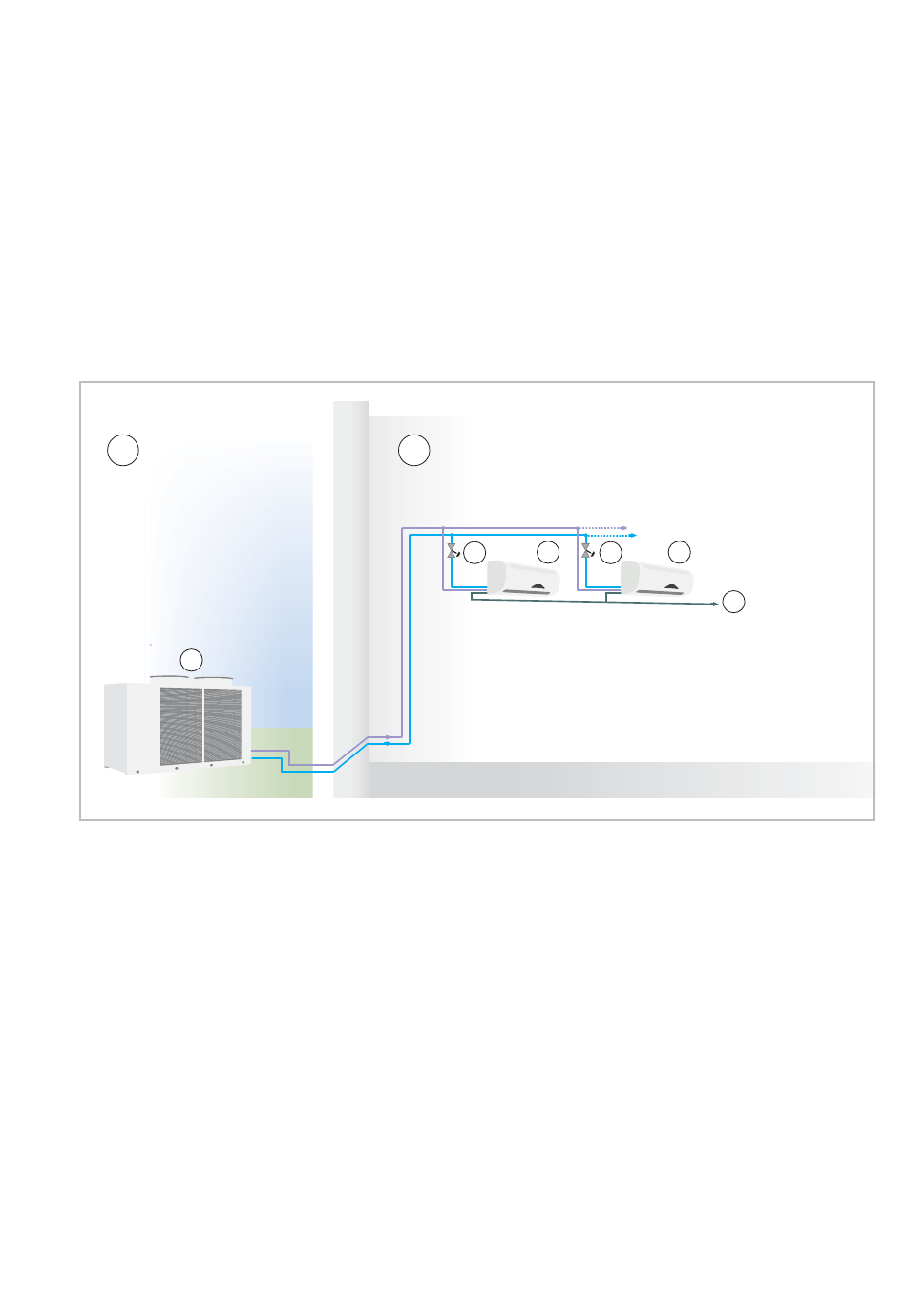

Abb. 3: Schematische Abbildung ohne wesentliche Hydraulik-Komponenten
A: Außenbereich
B: Innenbereich
1: Kaltwasser-Erzeuger
Das abgekühlte Betriebsmedium wird in dem Medi-
umkreislauf dem Gerät erneut zugeführt. Bei 2-
Leiter-Systemen, die zum Kühlen oder Heizen ver-
wendet werden, kann die Heizleistung durch einen
Kaltwasser-Erzeuger mit Wärmepumpenfunktion
oder durch einen Heizkessel erzeugt und dem
Kreislauf zugeführt werden. Im Heizbetrieb kann
das Innengerät die Wärme des Betriebsmediums
an die Raumluft abgeben.
Um ein Ausblasen von kalter Luft im Heizbetrieb zu
vermeiden, muss eine entsprechende Mindesttem-
peratur des Mediums im Heizbetrieb berücksichtigt
werden.
B
3
2
2: Kaltwasser-Abnehmer
3: Strangregulierventil
4: Kondensatleitung
3
2
4
17
