17

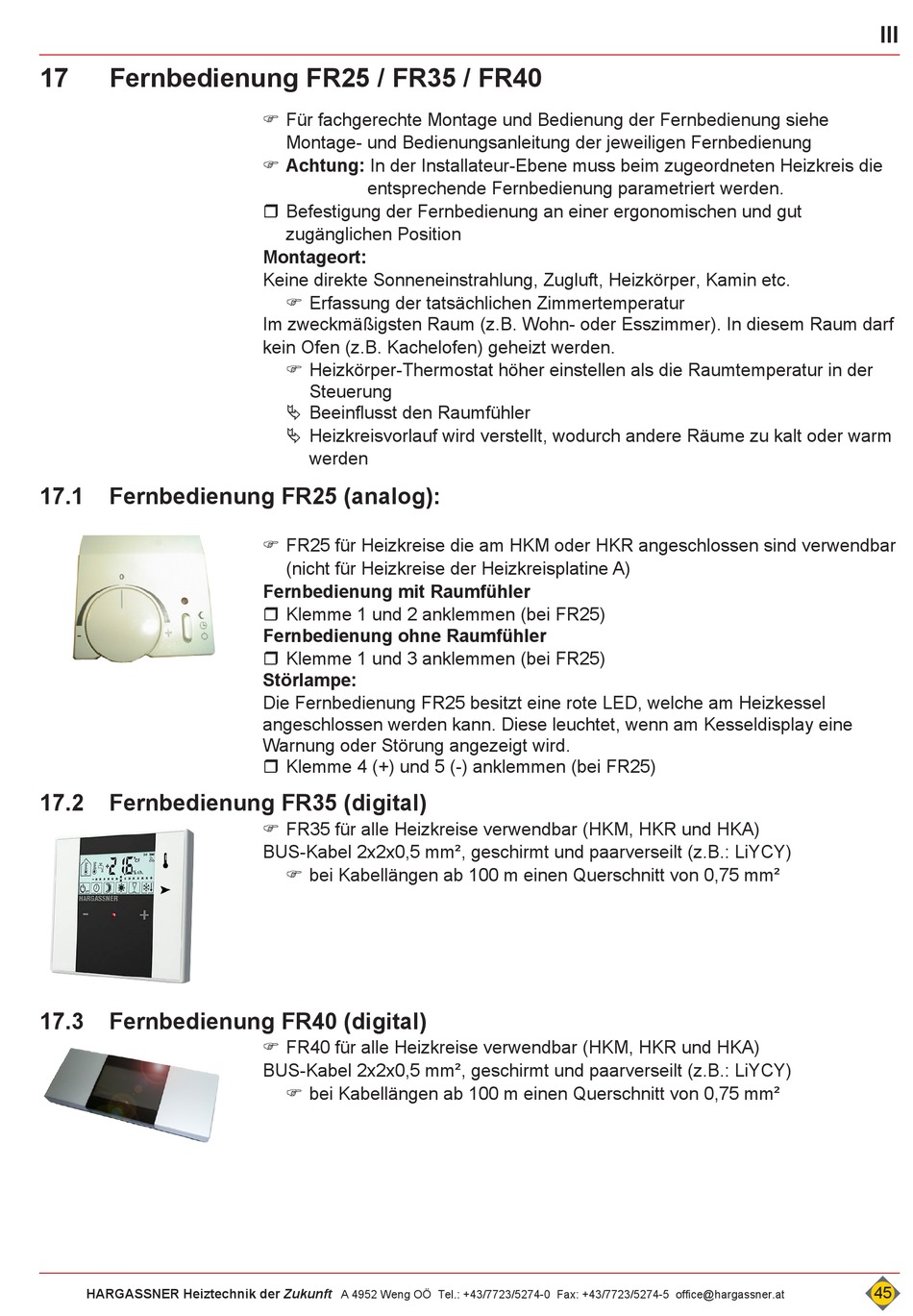

Fernbedienung FR25 / FR35 / FR40

17.1 Fernbedienung FR25 (analog):
17.2 Fernbedienung FR35 (digital)
17.3 Fernbedienung FR40 (digital)
HARGASSNER Heiztechnik der Zukunft
 Für fachgerechte Montage und Bedienung der Fernbedienung siehe
Montage- und Bedienungsanleitung der jeweiligen Fernbedienung
 Achtung: In der Installateur-Ebene muss beim zugeordneten Heizkreis die
entsprechende Fernbedienung parametriert werden.
 Befestigung der Fernbedienung an einer ergonomischen und gut
zugänglichen Position
Montageort:
Keine direkte Sonneneinstrahlung, Zugluft, Heizkörper, Kamin etc.
 Erfassung der tatsächlichen Zimmertemperatur
Im zweckmäßigsten Raum (z.B. Wohn- oder Esszimmer). In diesem Raum darf
kein Ofen (z.B. Kachelofen) geheizt werden.
 Heizkörper-Thermostat höher einstellen als die Raumtemperatur in der
Steuerung
 Beeinflusst den Raumfühler
 Heizkreisvorlauf wird verstellt, wodurch andere Räume zu kalt oder warm
werden
 FR25 für Heizkreise die am HKM oder HKR angeschlossen sind verwendbar
(nicht für Heizkreise der Heizkreisplatine A)
Fernbedienung mit Raumfühler
 Klemme 1 und 2 anklemmen (bei FR25)
Fernbedienung ohne Raumfühler
 Klemme 1 und 3 anklemmen (bei FR25)
Störlampe:
Die Fernbedienung FR25 besitzt eine rote LED, welche am Heizkessel
angeschlossen werden kann. Diese leuchtet, wenn am Kesseldisplay eine
Warnung oder Störung angezeigt wird.
 Klemme 4 (+) und 5 (-) anklemmen (bei FR25)
 FR35 für alle Heizkreise verwendbar (HKM, HKR und HKA)
BUS-Kabel 2x2x0,5 mm², geschirmt und paarverseilt (z.B.: LiYCY)
 bei Kabellängen ab 100 m einen Querschnitt von 0,75 mm²
 FR40 für alle Heizkreise verwendbar (HKM, HKR und HKA)
BUS-Kabel 2x2x0,5 mm², geschirmt und paarverseilt (z.B.: LiYCY)
 bei Kabellängen ab 100 m einen Querschnitt von 0,75 mm²
