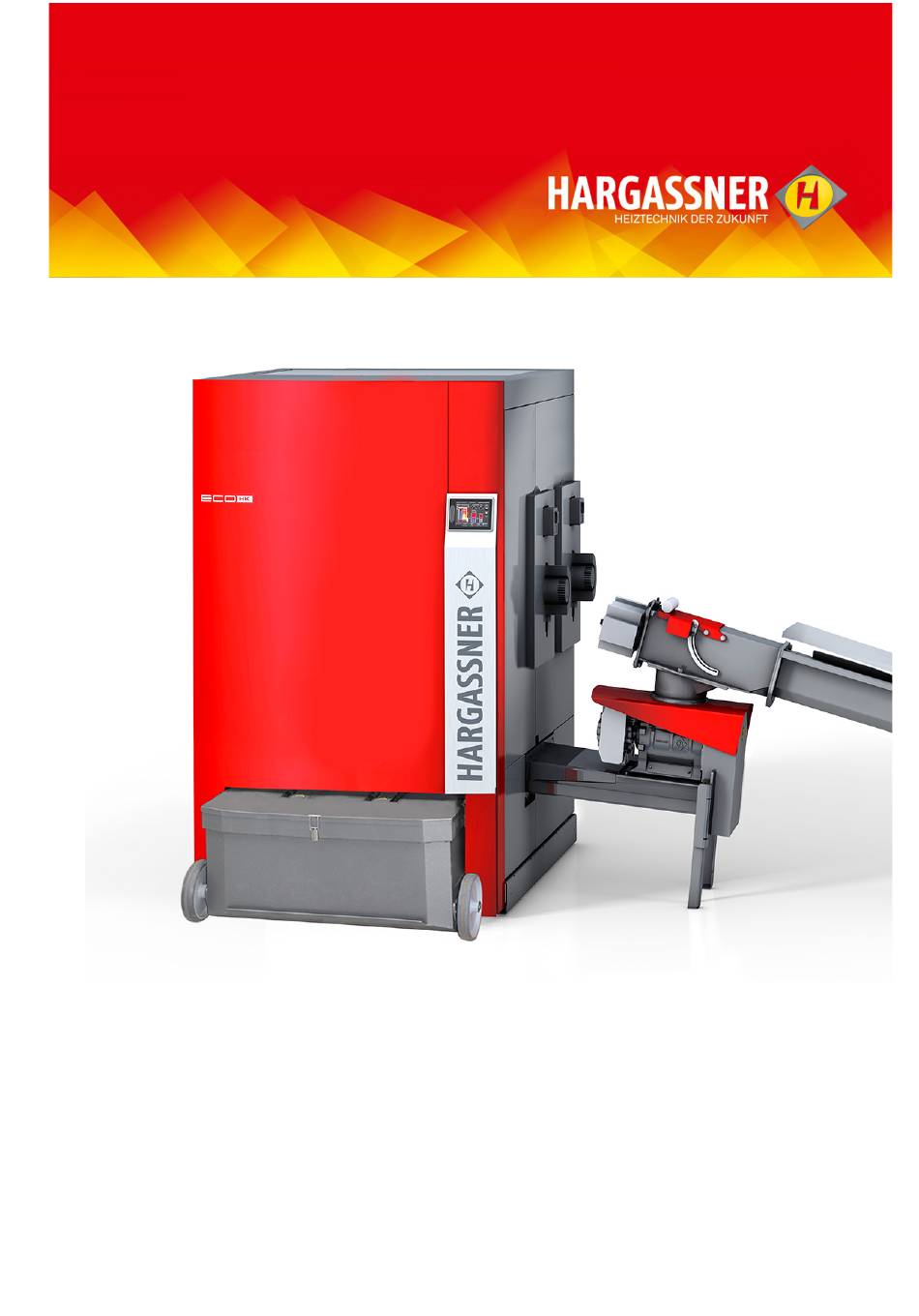

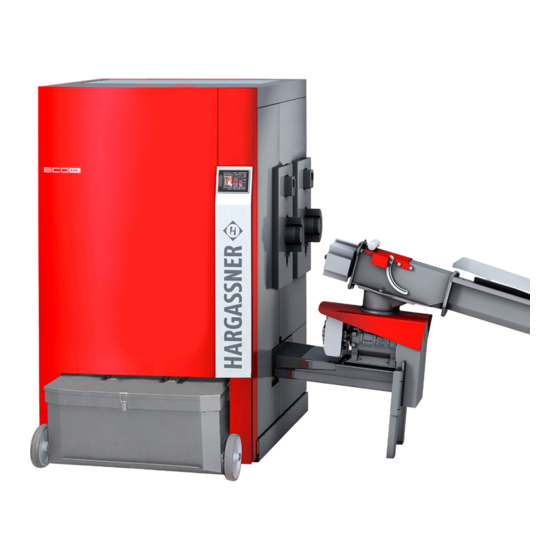

M o n t a g e a n l e i t u n g
H a c k g u t a n l a g e
E c o - H K 2 5 0 - 3 3 0
Anleitung lesen und aufbewahren
HARGASSNER Ges mbH
A 4952 Weng OÖ
Tel.: +43/7723/5274-0
Fax.: +43/7723/5274-5
office@hargassner.at
www.hargassner.at
DE
- V05 02/2022 - 11058085

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hargassner Eco-HK 250

Inhaltszusammenfassung für Hargassner Eco-HK 250

  • Seite 1 H a c k g u t a n l a g e E c o - H K 2 5 0 - 3 3 0 Anleitung lesen und aufbewahren HARGASSNER Ges mbH A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax.: +43/7723/5274-5 office@hargassner.at...

  • Seite 2: Inhaltsverzeichnis

    21 Inbetriebnahme der Anlage ......38 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 3: Allgemeines

    • Witterungsgeschützte und frostsichere Ausführung sicherstellen • Staubdicht ausführen • Auf einfache Zugänglichkeit und Befüllmöglichkeit achten • Sicherheitseinrichtungen laut örtlichen Bestimmungen installieren • Sicherheitshinweise bei der Zutrittsmöglichkeit anbringen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 4: Transport

    • Frei von störenden Elektroinstallationen und Rohrleitungen Platzbedarf der Anlage, Bedienbereich • Siehe Datenblatt bzw. individuellen Kundenplan • Mindestabstände und Raumbedarf beachten • Zeichnung der Einbaumaße Bezeichnung Eco-HK 250-330 Raumhöhe min. 260 cm HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 5: Einbaumaße

    Platzbedarf min. 500 optimal 800 Kaminzugbegrenzer min. 100 optimal 800 bei Kaminzugang min. 800 min. 1200 alle Maße in mm optimal 1400 Raumhöhe: min. 2600 optimal 3000 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 6 1155 Option: Drehbarer Saugzug Eco 250-330 520 2010 1805 1625 Ø250 Bei einem linken Kessel ist die Position D nicht möglich, da das Rauchrohr den Vorlauf verdeckt. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 7: Anschlüsse

    Anschlüsse Thermische Ablaufsicherung (TAS) Vorlauf Sicherheitsventil Ausgleichs- Rücklauf behälter Entleerung Kesselfühler Rücklauffühler Brennraumfühler Lambdasonde HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 8: Technische Daten

    Leistungsaufnahme Elektroanschluss 400V AC, 50 Hz, 13 A Schallemission (Normalbetrieb)* *Luftschallemission der Hackgutanlage im Heizraum; keine Aussagekraft für Schallemissionen an der Kaminmündung bzw. in der Umgebung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 9: Übersicht Lieferumfang

    Zum Reinigen der Anlage Schürhaken Zum Entfernen von Verbrennungsrückständen im Brennraum Netzhauptschalter Ein / Aus-Schalter der Spannungsversorgung der Anlage Siehe „Montage des Netzhauptschalters“ auf Seite 42  HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 10: Abladen Der Anlage

     Die Verkleidungsdeckel der Anlage entfernen  Das Hebezeug (Haken) bei den Transportösen (1) einhängen  Beim Hochheben auf Kippgefahr achten  Lastaufnahmepunkt ist nicht über dem Schwerpunkt HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 11: Aufstellen

     Die Transporthölzer von der Anlage entfernen H I N W E I S  Enge Platzverhältnisse beim Einbringen (z. B.: enge Türen, Treppenhaus)  Die Verkleidungstür demontieren HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 12: Demontage Der Verkleidungstür

     Die Verkleidungstür entnehmen und geschützt zur Seite legen  Nach dem Einbringen der Anlage erfolgt die Montage der Verkleidungstür in umgekehrter Reihenfolge zur Demontage  Tür einhängen  BUS-Kabel einziehen  Bedieneinheit montieren HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 13: Montage Der Türblende

     Im Stellfuß muss sich eine Lagerkugel befinden  Anlage absenken  Anlage mit den Schrauben waagrecht ausrichten  Die Stellfüße können sich durch das Gewicht ausbauchen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 14: Montage Der Einschubeinheit

    Montage Trittschutz  Die Befestigung für den Trittschutz mit den Stiftschrauben und der Einschub- einheit verschrauben  Den Trittschutz mit zwei Flanschschrauben M10x20 an der Befestigung montieren HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 15: Montage Getriebemotor Der Einschubeinheit

     Abdeckungen mit dem Führungsbolzen (8) positionieren  Abdeckungen mit der Blechschraube (M4x12) verschrauben  Abdeckung mit 2 Befestigungsschrauben am Schutzblech montieren  2 Befestigungsschrauben vom Schutzblech wieder festziehen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 16: Aschebox

    Aschebox 11.1 Montage des Aschebox-Flansches 1. Verkleidungstür öffnen 2. Flansch am Kessel richtig positionieren 3. Flansch mit 4 Innensechskant-Schrauben M6x16 (im Schraubenpaket Eco-HK) befestigen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 17: Abdeckung Des Aschekanals

    M5x10 und Bundmuttern M5 montiert  Schrauben außen, Muttern innen  Kleine Klappe unten, große Klappe oben geschlossen Klappen Aschebox innen Klappen geschlossene Oben: große Klappe Abdeckung Unten: kleine Klappe HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 18 11.2.2 Transportgriff-Position  Zum Ändern der Transportgriff-Position die Entriegelstange nach oben ziehen Transportposition Heizbetriebposition Entriegelstange Entleerungsposition HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 19: Einstellen Der Ascheboxräder

     Deckel der Aschebox entfernen  Aschebox mit einer Wasserwaage ausrichten  Mutter M8 lockern  Rad fest auf den Boden drücken und Mutter festziehen  Auf der anderen Seite wiederholen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 20: Ausführung Des Brennstofflagerraumes

     Unterschiedliche Querschnitte je nach Lagerraumgröße und -ausführung H I N W E I S  Ventilatoren im Brennstofflager oder angrenzenden Räumen dürfen keinen Unter- druck um Heizraum verursachen. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 21: Aufkleber Für Den Lagerraum

     Den Aufkleber im Zugangsbereich zum Brennstofflageraum (Lagerraumtür etc.) so anbringen, dass er gut sichtbar ist und vor dem Befüllen des Lagerraumes nochmals gelesen wird  Aufkleber auf einer ebenen, gut haftenden Fläche anbringen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 22: Einrichtungen Bauseits

    Brand- und Umweltschutz) • Wände und Decken REI 90 (F90) • Türen EI 30-C (F30)  Breite: ≥ 0,8 m; Höhe: ≥ 2 m • Lagerraum vor Wassereintritt schützen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 23: Vorschriften Schweiz

     Schalldämmende Türen zum Heizraum und zum Brennstofflagerraum  Zuluftöffnungen auf das Minimum beschränken  Trittschalldämmung in den Böden der darüberliegenden Räume  Schalldämmung am Kamin HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 24: Feuerlöscher

    HLE und TÜB vor dem Befüllen des Lagerraumes installieren.  Zugänglichkeit zum Lagerraum freihalten  Zur Inbetriebnahme den Lagerraum nur soweit befüllen, dass Brennstoff in der Schnecke transportiert werden kann HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 25: Österreichische Vorschriften

    Größe des geschlossenen Lagerraumes Zusätzlich erforderliche Sicherheitseinrichtung ≤ 50 m³ keine zusätzlichen Maßnahmen > 50 m³ > 200 m³ HLE (+ SLE für die Schweiz) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 26: Wohntrakt Mit Anbau

    Holzkonstruktion Fühler REI 30 Trennung zu Stallungen und Wohntrakt ca. 15cm Belüftung Brandmauer Brandabschnitt < 800 m² Lagerraum < 200 m³ Heizleistung < 150 kW Wohntrakt Wirtschaftstrakt HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 27 TÜB ca. 15cm Fühler Heizraum min. Rohr 3/4“ Handventil Bedieneinheit Tür Druckwasserleitung Brandabschnitt < 800 m² Brandmauer Heizleistung < 150 kW Lagerraum < 200 m³ Wohntrakt Wirtschaftstrakt HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 28: Kaminzugbegrenzer

    200 mm Kaminzugbegrenzer mit Explosionsklappe (2) eingebaut werden.  Abstand zum Rauchgasfühler mindestens 200 mm Bei einem Kaminzug < 30 Pa kann der Kaminzugbegrenzer verriegelt werden. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 29: Hydraulische Installationen

     Solange die Temperatur vom Heizwasser-Rücklauf zur Anlage unter der Min- dest-Rücklauftemperatur für den Kessel ist, erfolgt eine Beimischung des Kessel-Vorlaufheizwassers  Regelung auf konstante Rücklauftemperatur  Es erfolgt fast immer eine Beimischung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 30: Hargassner Rücklaufanhebegruppe

    Mischer in die Position Zu, um die Rücklauftemperatur schnellstmöglich zu erreichen. Nach dem Erreichen der Rücklauftempera- tur regelt die Anlage durch Öffnen des Mischers auf eine konstante Rück- lauftemperatur HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 31: Rücklaufanhebegruppe Bauseits

    Schlauch oder eine Verrohrung anzuschließen, welche in den Ablauf führt. Der Abfluss mit Ablauftrichter muss frei beobachtbar sein, um eine Undichtheit (Tropfen) des Ventils zu erkennen. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 32: Thermische Ablaufsicherung

     Ein Entspannungstopf ist nicht notwendig, wenn ein zusätzlicher Temperatur- begrenzer und ein zusätzlicher Maximaldruckbegrenzer verbaut werden  Alle elektrischen Sicherheitskomponenten nahe dem Kessel montieren • Elektrischer Anschluss siehe Elektrohandbuch HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 33: Elektrische Installationen

     Nicht in direkter Sonneneinstrahlung montieren 16.1 Störlampe Zum Anzeigen einer Störung eine Störlampe installieren. Anschlusspläne der Platinen im Schaltschrank  • Akustische (Hupe) oder optische Warneinrichtung (Drehlicht) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 34 Vorhängeschloss verschließen  Während der Montage verschlossen halten, um unvorher- sehbare Maschinenbewegungen zu verhindern  Schlüssel sicher aufbewahren 16.3 Kabelmontage  Kabel und Fühler laut beiliegendem Elektrohandbuch anschließen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 35: Fühlermontage

     Fühlerleitung nicht beschädigen oder knicken  Beim Verlängern der Leitung auf den Mindestquerschnitt achten  Fühlerspitze in die Öffnung (5) am Rauchgassaugzug stecken und mit der Feder sichern HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 36 Rücklauf- Rücklauf- Schalterstellung Fernleitung Fernleitung Boilerpumpe 1 Boilerpumpe 1 fühler fühler AUTOMATIK (Uhr) und Ausgleichsbehälter Ausgleichsbehälter Mittelstellung des Fernstellers (unabhängig von der Raumtemperatur) 3340 - 3650  HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 37: Fernbedienung Fr25 / Fr35 / Fr40

    Verwendbar für alle Heizkreise (HKM, HKR und HKA) BUS-Kabel 2x2x0,5 mm², geschirmt und paarverseilt (z. B.: LiYCY)  Bei Kabellängen ab 100 m einen Querschnitt von 0,75 mm² HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 38: Heizkreismodul, -Platine Oder -Regler

    Inbetriebnahme erfolgt ausschließlich durch von Hargassner autorisiertes Personal • Unbefugte Inbetriebnahme verhindern • Keine Arbeitsvorgänge an der Anlage ausführen • Die Anlage erst nach unterzeichnetem Inbetriebnahmeprotokoll selbstständig betreiben HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 39 Notizen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 40 Hargassner-Location Hargassner distribution partner AUSTRIA GERMANY HARGASSNER Ges mbH HARGASSNER DE GmbH Anton Hargassner Strasse 1 Heraklithstraße 10a A-4952 Weng D-84359 Simbach/Inn Tel. +43 (0) 77 23 / 52 74 Tel. +43 (0) 77 23 / 52 74 Fax +43 (0) 77 23 / 52 74 - 5 Fax +43 (0) 77 23 / 52 74 - 5 hargassner.com...
