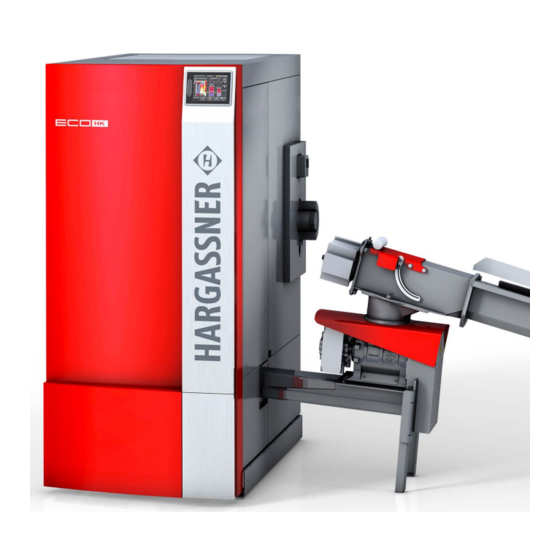

Hargassner Eco-HK 70 Bedienungsanleitung

Hackgutanlage
Vorschau ausblenden Andere Handbücher für Eco-HK 70:
Inhaltsverzeichnis

Quicklinks

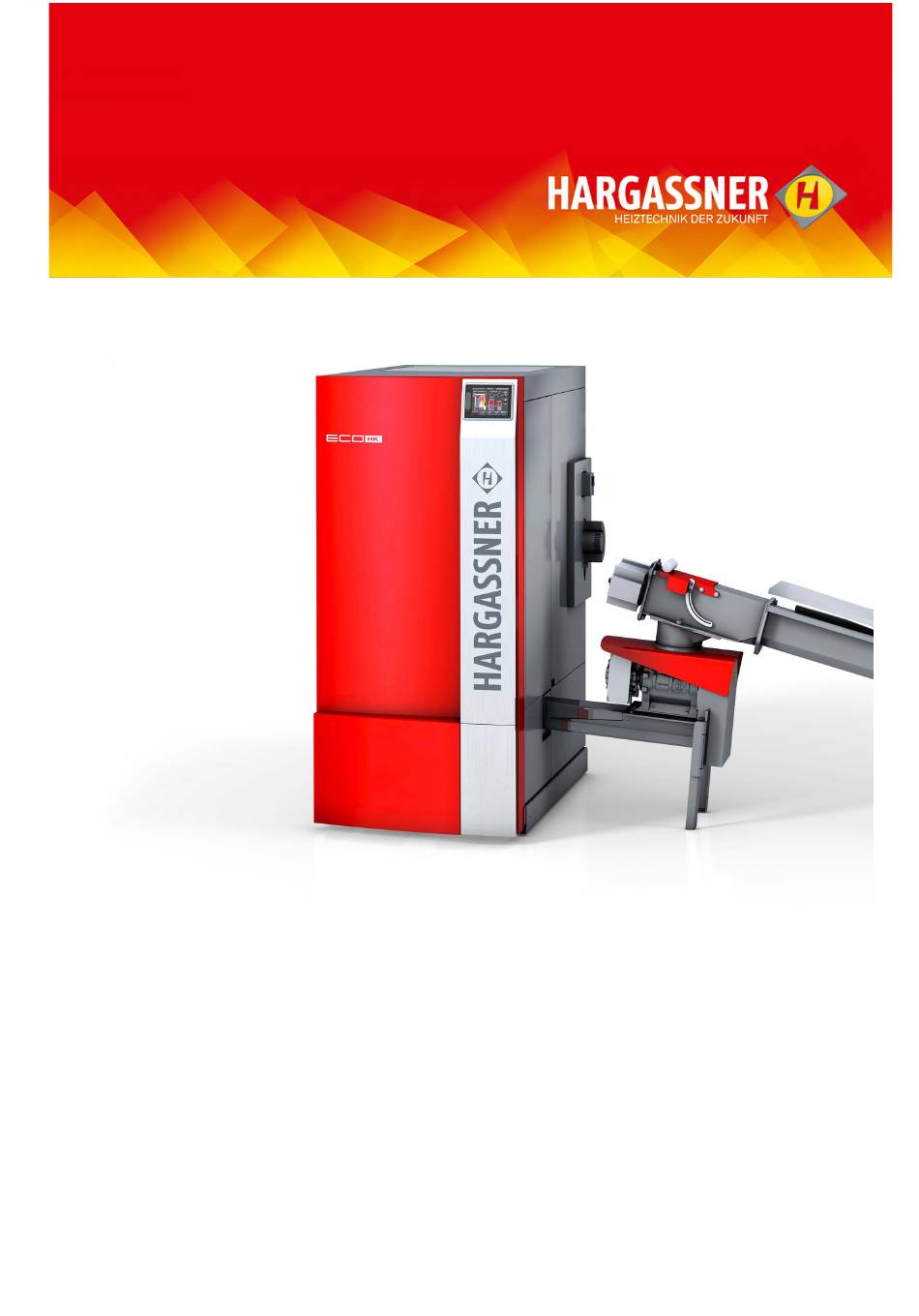

B e d i e n u n g s a n l e i t u n g
H a c k g u t a n l a g e
E c o - H K 7 0 - 1 2 0
Anleitung lesen und aufbewahren
HARGASSNER Ges mbH
A 4952 Weng OÖ
Tel.: +43/7723/5274-0
Fax.: +43/7723/5274-5
office@hargassner.at
www.hargassner.at
DE
- V09 06/2021 - 11057923
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hargassner Eco-HK 70

Inhaltszusammenfassung für Hargassner Eco-HK 70

  • Seite 1 H a c k g u t a n l a g e E c o - H K 7 0 - 1 2 0 Anleitung lesen und aufbewahren HARGASSNER Ges mbH A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax.: +43/7723/5274-5 office@hargassner.at...

  • Seite 2: Inhaltsverzeichnis

    11 Optionale Fernbedienungen ......55 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 3 Konformitätserklärung ........71 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 4 Sehr geehrter Kunde! Sie haben sich für eine innovative Holzfeuerungsanlage aus unserem Haus entschieden. Die Anlage der Hargassner Ges mbH ist am neuesten Stand der Technik gefertigt. Wir freuen uns über ihre Entscheidung und garantieren ihnen, ein zuverlässiges Qualitätsprodukt als ihr Eigen betrachten zu können.

  • Seite 5: Kapitel I: Technische Daten

    Bestimmungsgemäße Verwendung Die automatische Holzfeuerungsanlage ist nur zum Erwärmen von Wasser bestimmt. Es dürfen für diese Anlage nur die von der Hargassner Ges mbH als zulässig definierten Brennstoffe verwendet werden. Die Anlage nur in technisch einwandfreiem Zustand benutzen. Störungen umgehend beseitigen.

  • Seite 6: Unzulässige Brennstoffe

    • Im Heizraum keine entzündlichen Materialien lagern • Heizraum frostsicher ausführen • Brandsichere, ebene und feste Boden- bzw. Deckenbeschaffenheit • Heizungshauptschalter entsprechend den Bestimmungen von einer Elektrofachkraft installieren (je nach Bauvorschrift) • Feuerlöscher HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 7: Ausführung Des Brennstofflagerraumes

    Einheit Eco-HK 70 Eco-HK 90 Eco-HK 100 Eco-HK 110 Eco-HK 120 Nennwärmeleistung Rauchgastemperatur °C Massenstrom kg/Sek 0,0402 0,0519 0,0571 0,0636 0,0696 Notwendiger Förderdruck Max. Kaminzugbegrenzung Durchmesser Rauchrohranschluss HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 8: Elektrische Anschlusswerte

    • Leitungsverlegung zwingend als feste Verlegung ausführen • Geeignete mechanische Befestigungsmittel verwenden • Phasenrichtigen Netzanschluss L und N (siehe Elektrohandbuch) • Potentialausgleich anschließen • Feindrähtige (flexible) Kabel verwenden (Beispiel H05VV-F) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 9: Kapitel Ii: Sicherheitsbestimmungen

    G E F A H R Unbefugte Inbetriebnahme Inbetriebnahme erfolgt ausschließlich durch von Hargassner autorisiertes Personal • Unbefugte Inbetriebnahme verhindern  Netzhauptschalter versperren und Schlüssel sicher verwahren HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 10: Restrisiken

    • Die Brennraumtür nicht während oder unmittelbar nach einem Stromausfall öffnen  Die Gefahr des Verpuffens erhöht sich nach unkontrollierten Zuständen der Anlage (Stromausfall) • Brennraumtür während des Heizbetriebes nicht öffnen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 11: Verletzungsgefahr Durch Bewegliche Bauteile

    • Beim Arbeiten im Handbetrieb erfolgt keine automatische Überwachung von Endschaltern und Motoren  Rückwärtslaufen der Schnecken nur kurzfristig (max. 2 Sek.) • Handbetrieb darf nur von besonders geschultem Personal durchgeführt werden HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 12: Maßnahmen Bei Gefahr

     Gefahr des Zusammenpressens von Brennmaterial in der Schnecke  Reinigung der Schnecken und Beseitigung von Verstopfungen nur mit geeigneten Hilfsmitteln und bei ausgeschaltetem und versperrtem Netz- hauptschalter HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 13: Kapitel Iii: Bedienung

    • Reinigung der Anlage und Ascheaustragung in den Behälter • Abtransport der Abgase 1.1.1 Betriebsarten • Automatikbetrieb • Boilerbetrieb • Handbetrieb • Aus (Frostschutz und Restwärmenutzung aktiv) • Feuerung Aus HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 14: Vor Der Inbetriebnahme

    Die Inbetriebnahme muss von einem Techniker mit Werksinbetriebnahmezertifikat durchgeführt werden. Die ausgefüllte Inbetriebnahme-Checkliste ist mit der Kommissi- onsnummer binnen 30 Tagen nach der Inbetriebnahme an die Hargassner Ges mbH zu senden, sonst erlischt der Garantieanspruch. Die Durchschrift verbleibt im Kontrollbuch.

  • Seite 15: Einstellung Rezirkulation

    Überprüfungen vor dem Einschalten  Wasserdruck in den Anlagen-, Heiz-, Boiler- und Pufferkreisläufen prüfen  Anzeige am Display beachten (Störmeldung, Betriebszustand)  Störungen ggf. beheben  Brennstofflagerraum kontrollieren und abschließen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 16: Vorgehensweise Beim Befüllen Des Brennstofflagerraumes

    Bei der Erstbefüllung des Brennstofflagerraumes zuerst eine kleine Menge an Brennstoff einbringen und diesen verteilen (bis unter die Federarme).  „Schrägboden“ mit Brennmaterial herstellen (siehe Hinweis auf Deckscheibe) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 17: Bedieneinheit

    Schnellwahltaste für Betriebsart Sommer (Boilerbetrieb) Betriebsart Winter Schnellwahltaste für Betriebsart Winter (Automatik)  Nach Ablauf der im Setup-Parameter Nr. 02 Display-Einstellungen einge- stellten Zeit wechselt die Steuerung automatisch in die Home-Ansicht HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 18: Touchscreen

     Bestätigung, Speichern von Änderungen mit  Direktsprünge zu den Kundeneinstellungen durch Drücken auf die jeweilige Grafik im Standard-Menü  Möglich bei: Anlage, Puffer, Boiler, Fremdwärmekessel und Heizkreisen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 19: Ansicht Standard-Menü

    Differenzregler Durch Drücken auf das Symbol wird auf die Info-Seite des Diffe- renzreglers gewechselt Hargassner-Logo Durch Drücken auf das Logo erscheinen die Anlagedaten HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 20: Betriebsarten

    Zeitpunkt abgeschaltet werden. F. Aus  Die Regelung der Heizkreise mit Pumpen und Mischer läuft weiter, es wird lediglich die Feuerung abgestellt HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 21: Zustandsanzeigen Der Anlage

    Ausbrand Die Anlage regelt je nach O2-Gehalt und eingestellter min. und max. Ausbrand- zeit (Serviceeinstellungen) den Ausbrand.  Primärluft auf 100 %  Rauchgassaugzugleistung auf 100 % HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 22 (Dauer 10 Sekunden). Am Touch-Screen wird ACHTUNG ABS Funktion startet angezeigt.  Während des Zustandes ABS die Anlage nicht ausschalten, die Anlagen- türen nicht öffnen oder in die Anlage greifen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 23: Info-Menü

     Zur ersten Heizkreisseite gelangt man direkt über die Heizkreis-Taste im Standard-Menü  Wird eine FR25, FR35 oder FR40 verwendet, erscheint diese in einer zusätz- lichen Zeile  Mit der Heizmodus-Taste (2) den Heizmodus auswählen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 24  Taste drücken, um den Boiler einmalig auf seine Solltemperatur aufzuladen Rücklaufanhebung Info-Seite über den aktuellen Status der Rücklaufanhebung HARGASSNER Mo,16.09.19 08:19 Rücklaufanhebung • Rücklauf-Soll Rücklauf-Soll 80°C • Rücklauf-Ist Rücklauf-Ist 61°C Mischer • Mischer Pufferpumpe • Pufferpumpe HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 25 • Betriebsanzeige der Fremdwärme (Ein / Aus) Fremdwärmetemperatur 0°C Pufferladung • Aktuelle Temperatur am Fremdwärmefühler • Anzeige des Fremdwärmeventils (Ein / Aus) • Fremdwärmepumpe Ein / Aus HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 26: Seriennummer

    Kessel ID-Card falsch  Sobald die Störung behoben ist, erlischt die Fehlermeldung Mo 19-11-2018 09:19 0307 Saugzuggebläse Störung Mo 19-11-2018 09:19 Unterdruck zu gering 0309 Mo 19-11-2018 09:19 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 27: Bedienung

    Pos 0° • Rost schließen Rost schließen Nr. 7b Kalibrierung aller Drehroste HARGASSNER Mo,16.09.19 08:19 Nr.7b Hand • Manueller Vor- bzw. Rücklauf der Motoren Drehroste Kalibrierung Start HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 28 • Der Mischer ist Auf, wenn der Rücklauf offen ist  Im Betrieb steigt die Rücklauftemperatur, wenn der Mischer Zu geht und die Rücklauf-Temperatur sinkt, wenn der Mischer Auf geht Mischer offen Mischer geschlossen blau HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 29 Mo,16.09.19 08:19 Nr.67 Hand regelung Diff. Regler Pumpe Kreis 1 Klemme 205  Nur bei angeschlossenem Differenzregler Nr. 67b für Pumpe Wärmequelle; Nr. 67c für Ventil / RL-Mischer HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 30 20°C  Je nach parametriertem Heizsystem können weitere Parameter folgen HARGASSNER Mo,16.09.19 08:19 Nr.75 Hand Boilerfühler 3 40°C HK5-Fühler 40°C HK6-Fühler 0°C Fernbedienung 5 Fernbedienung 6 0°C HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 31: Einstellungsmenü

    DEAKTIVIERT Pufferstatus Nr.01a Display-Einstellungen Do,22.11.18 08:41 HARGASSNER Nr. 01a Display-Einstellungen  Display schaltet nach eingestellter Zeit in den Standbymodus Display Standby nach Werk: 10 Min 10 Min HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 32: Netzwerkeinstellungen

    Nr.05 IP Adresse Do,22.11.18 08:41 HARGASSNER Nr. 05 IP-Adresse  Manuelle Eingabe der IP Adresse Nr.06 Gateway Do,22.11.18 08:41 HARGASSNER Nr. 06 Gateway  Manuelle Eingabe des Gateways HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 33: Gsm Rufnummer-Einstellungen

     Speichern der eingestellten Parameter auf die eingesteckte SD-Karte  Parameter speichern drücken 8.4.5 Datenaufzeichnung (SD)  Zusätzliches Speichern der aktuellen Anlagendaten auf die SD-Karte  Zum Beenden der Protokollierung SD-Logging beenden drücken HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 34: Kundeneinstellungen

    Boilerladung startet sobald die Boilertemperatur unter 40 / 54 °C fällt 60°C 54 °C 40°C 40 °C 40 °C 20°C 0°C 00:00 03:00 06:00 09:00 12:00 15:00 18:00 21:00 24:00 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 35: Heizkreisregelung

    • Nr. 13 Alle Heizkreise aus bei Nachtabsenkung:  Einstellbereich -40 - 50 °C  Steigt die gemittelte Außentemperatur während der Nachtabsenkung über den eingestellten Wert, werden die Heizkreise ausgeschaltet HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 36: Allgemeine Einstellungen

    Mo,16.09.19 08:19 • Auswahl des Brennstoffes Nr. 19 Brennstoff • Hackgut Hackgut Holzspäne • Pellets Notbetrieb Pellets Stückholz • Miscanthus lose • Holzspäne Miscanthus lose • Stückholz HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 37 Nr. 22 Feuerung Aus HARGASSNER Mo,16.09.19 08:19 Nr. 22 Feuerung Aus  Einstellen von Datum und Uhrzeit, wann die Feuerung ausgeschaltet wird 2019 (z.B. wenn der Kaminkehrer angemeldet ist) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 38: Parameterliste Kundeneinstellungen

    HP 3a-g Heizkreis A Wochenuhr Mo/Di/Mi/Do/Fr/Sa/So 2195 - 2225 AUS 09:00 22:00 HP 4 Heizkreis A Tages-Raumtemperatur 20,0 °C 2230 HP 5 Heizkreis A Absenk-Raumtemperatur 16,0 °C 2232 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 39 EIN 06:00 15:00 H 16a-g Heizkreis 6 Wochenuhr Mo/Di/Mi/Do/Fr/Sa/So 2465 - 2495 AUS 09:00 22:00 H 17 Heizkreis 6 Tages-Raumtemperatur 20,0°C 2500 H 18 Heizkreis 6 Absenk-Raumtemperatur 16,0°C 2502 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 40 Nr. 21 Freigabe Fernwartung nicht freigegeben 2613 Nr. 21a Autom. Deaktivieren der Freigabe 2614 Nr. 22 Feuerung Aus von... - bis... Nr. 40 Geplante Entaschung EIN 00:00 00:00 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 41: Installateureinstellungen

    • Heizkreis B (Nr. A71 - Nr. A80) • Boiler A (Nr. B41 - Nr. B49b)  Parameter der Heizkreise, Boiler, Heizkreismodule und Heizkreisplatine wer- den nur bei angeschlossener Hardware angezeigt HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 42 • Konvektorheizung: 1,5 - 2,0  Verstellung nur in kleinen Schritten und über einen längeren Zeitraum 2,75 3 3,25 3,75 2,25 1,75 1,25 0,75 0,25 Außentemperatur °C HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 43 Wert (Serviceparameter Nr. M6) schaltet die Heizkreispumpe Aus und der Mischer geht Zu  Pumpe und Mischer schalten wieder Ein, wenn die Raumtemperatur um den eingestellten Wert (Serviceparameter M6a) unter Raumsolltemperatur sinkt HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 44 Werte A101 a -r und A102 a - r, wird der Timer für das Estrich-Programm (alle HK) Werk: 2K gestoppt und erst wieder fortgesetzt, sobald der Sollwert erreicht ist HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 45 Mo,16.09.19 08:19  Die Laufzeit ist abhängig von der Länge und dem Wärmeverlust (Isolierung) Nr. B8a Boiler 1 Zirkulationspumpe der Leitung Laufzeit Werk: 180 Sek 180 Sek HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 46 RL-Mischer+RLPumpe Nr. C1b Mischerlaufzeit HARGASSNER Mo,16.09.19 08:19 Nr. C1b Rücklaufmischer  Festlegen der tatsächlichen Mischerlaufzeit  Einstellbereich 10 - 300 Sek. Mischerlaufzeit 140 Sek Werk: 140 Sek HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 47 Fühler erreicht wurde Warmwasserbereitung) beenden Fühler: (Temperatur C4)  Anzeige nur, wenn Installateureinstellung C2 mit 2-, 3- oder 5-Fühler einge- Puffer unten stellt ist Puffer oben Puffer Mitte HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 48 Mo,16.09.19 08:19 Nr. C8 Externe Heizkreise an FLP  Fernleitungspumpe läuft, wenn eine der zugeordneten Pumpen läuft keine Fernleitung geregelte Fernleitung mit Fernleitung 1 mit Fernleitung 2 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 49 (Kundeneinstellung Nr. 11) schaltet die Anlage ab Nr. D8 Sommerzeit Mo,16.09.19 08:19 HARGASSNER Nr. D8 Sommerzeit  Automatische Umschaltung von Sommer- auf Winterzeit keine Umschaltung autom. Umschaltung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 50 Nr. D25 KNX aktiviert HARGASSNER Mo,16.09.19 08:19 Nr. D25 KNX aktiviert  Einstellen, ob eine KNX Gebäudesteuerung vorhanden ist  Nur sichtbar, wenn eine KNX ID-Karte eingesteckt ist Nein HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 51 Nr. D70 Raumaustragung HARGASSNER Mo,16.09.19 08:19 Nr. D70 Raumaustragung  Einstellen, ob eine Raumaustragung mit oder ohne Rührwerk vorhanden ist RA-Raumaustragung mit Rührwerk RAP-Raumaustragung Pellets ohne Rührwerk HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 52: Parameter E - Sprachen

     Kreis 2 wird aktiviert, wenn die Fühlertemperatur (S1) um den eingestellten (Kreis 2) 10 °C Werk: 10°C Wert höher ist als die Temperatur am parametrierten Fühler (Installateurein- stellung G5)  Einstellbereich: 1 - 50 °C HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 53 Nr. G6f Differenzregler  Einstellen, ab welcher Temperaturüberhöhung die Differenzregelung aktiv Überhöhung der Wärmequelle werden soll (Fremdwärmekessel) 10 °C Werk: 10°C  Einstellbereich: 1 - 50 °C HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 54 Mo,16.09.19 08:19 Nr. G11 Fremdwärmeregler2  Nur aktiv, wenn Parameter G1 auf 2 Kreise eingestellt wurde  Bei Einstellung Fremdwärmekessel folgen Parameter G12 - G17 Nicht vorhanden Fremdwärmekessel HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 55: Optionale Fernbedienungen

    Heizzeit wieder in den Automa- tikbetrieb. Feineinstellung der Raumtemperatur: Erhöhung um bis zu 3 °C Verringerung um bis zu 3 °C HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 56: Auswahl Der Anzeige Am Raumgerät Betriebszustände

    Der Heizkreis schaltet in permanenten Heizbetrieb. Feineinstellung der Raumtemperatur mit dem Drehrad Erhöhung / Verringerung um bis zu 3 °C. Störlampe: Leuchtet bei aufgetretener Störung an der Anlage. HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 57: Kapitel Iv: Reinigung

    • Nach Betätigung des Netzhauptschalters nicht bedenkenlos in den Gefahrenbe- reich greifen • Störung beheben • Bei neuerlicher Inbetriebnahme darauf achten, dass sich keine Person im Gefah- renbereich aufhält HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 58: Brandgefahr Im Staubsaugersack

    Landesrechtliche Bestimmungen und die daraus resultierenden Überprüfungs- und Kehrfristen des zuständigen Rauchfangkehrers sind zu beachten Wartungsvertrag Bei Abschluss eines Wartungsvertrags mit der Hargassner Ges mbH erfolgt die jährliche Reinigung im Zuge der jährlichen Wartung von Hargassner autori- siertem Personal. Je nach Länderverordnung ist in regelmäßigen Abständen eine Wartung durch den Hersteller durchzuführen.

  • Seite 59: Wöchentliche / Monatliche Reinigung Und Kontrollen

    Sicherheitseinrichtung (Hauptschalter, Sicherheitsventil ETÜ, HLE / SLE, 1x monatlich TÜB) überprüfen (entfällt bei Wartungsvertrag) Rauchrohr kontrollieren und reinigen (bei starker Verschmutzung öfter) 1x monatlich Fremdkörper und größere Holzstücke entfernen nach jeder Entleerung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 60: Jährliche Reinigung

     Regelmäßige Kontrolle bzw. Reinigung je nach Anzahl der Betriebsstunden und Beschaffenheit des Heizmaterials (z. B. minderwertiges Heizmaterial). Landesrechtliche Bestimmungen und daraus resultierende Überprüfungs- und Kehrfristen beachten HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 61: Vorbereitung Für Die Reinigung

     Untere seitliche Verkleidungen entfernen  Schraube hinten an der Verkleidung des Flugascheraumes lösen  Verkleidung nach hinten ziehen und entfernen  Isolierung entfernen  Verkleidung des Einschubes anheben und entfernen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 62  Rauchrohr, Gehäuse und Lüfterrad von Verunreinigungen befreien  Lüfterrad nicht beschädigen (keine Druckluft verwenden)  Einmündung der Rezirkulation in das Gehäuse reinigen  Mit Staubsauger aussaugen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 63: Reinigen Der Lambdasonde Und Des Brennraumfühlers

    • Nicht mit Druckluft ausblasen • Nicht mit spitzen Gegenständen oder chemischen Reinigungsmittel vorgehen (Bremsenreiniger etc.)  Brennraumfühler (2) und Keramikschutzrohr (3), wenn vorhanden, herauszie- hen und mit weichem Tuch abwischen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 64 Reinigung der Zündung  Elektrische Verbindung der Zündung lösen  Zündung herausdrehen  Zündung und Zündmuffe (am Kessel) mit Staubsauger reinigen  Zündung beim Montieren nur leicht anziehen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
  • Seite 65 Reinigung Reinigen des Ascheraumes  Befestigungen des Wartungsdeckels lösen und diesen entfernen  Angesammelte Asche bzw. Fremdkörper aus dem Ascheraum entfernen  Speziell unter dem Ascherost HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 66: Reinigen Der Rezirkulation

    Schraube (2) gelöst werden kann  Schraube vollständig herausdrehen  Schieber der Rezirkulation aus dem Rohr ziehen  Schieber der Rezirkulation und Rohr mit Staub- sauger reinigen HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 67: Entsorgungshinweise

    (Österreich: Abfallwirtschaftsgesetz AWG)  Recyclebare Materialien nur in getrenntem und gereinigtem Zustand der Wiederverwertung zuführen • Anlage (Kessel) • Raumaustragung • Isolationsmaterial • Elektro- und Elektronikbauteile • Kunststoffe HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 68: Kapitel V: Störungsbehebung

    Quittieren und Beseitigen einer Störung  Auf die Info-Taste (3) drücken  Anleitung zur Behebung der Störung folgen  Nach dem Beheben der Störung die Taste drücken HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 69: Kurzzeitiger Notbetrieb (Neustart Ohne Hw-Test)

     Direkt bei der Fehlermeldung den Hardwaretest ignorieren oder  Steuerung auf Betriebsart Hand schalten  Zum jeweiligen Handparameter schalten  Ohne HW-Test bestätigen  Kessel läuft mit max. 60 % Leistung HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...

  • Seite 70: Anhang

    Neben den Hinweisen in dieser Bedienungsanleitung müssen die allgemeingültigen Sicherheits- und Unfallverhütungsvorschriften berück- sichtigt werden. Für Schäden, die durch Nichtbeachten der Hinweise in dieser Anleitung auftreten, haftet die Hargassner Ges mbH nicht. Die große Erfahrung der Hargassner Ges mbH sowie modernste Produktionsverfahren und höchste Qualitätsanforderungen garantieren die Zu- verlässigkeit der Anlage.

  • Seite 71: Konformitätserklärung

    - Besondere Anforderungen für Gas-, Öl- und Feststoffgeräte mit elektri- schen Anschlüssen • DIN EN 60730-1:2017 Automatische elektrische Regel- und Steuergeräte - All- gemeine Anforderungen Ort, Datum: Weng, 23.09.2019 Name: Dr. Johann Gruber Unterschrift: Funktion: Leiter Entwicklung HARGASSNER Heiztechnik der Zukunft, A-4952 Weng, Tel.: +43/7723/5274-0, Fax: +43/7723/5274-5, office@hargassner.at, www.hargassner.at...
  • Seite 72 Hargassner-Location Hargassner distribution partner AUSTRIA GERMANY HARGASSNER Ges mbH HARGASSNER DE GmbH Anton Hargassner Strasse 1 Heraklithstraße 10a A-4952 Weng D-84359 Simbach/Inn Tel. +43 (0) 77 23 / 52 74 Tel. +43 (0) 77 23 / 52 74 Fax +43 (0) 77 23 / 52 74 - 5 Fax +43 (0) 77 23 / 52 74 - 5 hargassner.com...
