Hargassner Eco-HK 250 Elektrohandbuch
Hackgutanlage
Vorschau ausblenden
Andere Handbücher für Eco-HK 250:
- Montageanleitung (52 Seiten) ,
- Elektrohandbuch (24 Seiten) ,
- Montageanleitung (40 Seiten)
Verwandte Anleitungen für Hargassner Eco-HK 250
Inhaltszusammenfassung für Hargassner Eco-HK 250

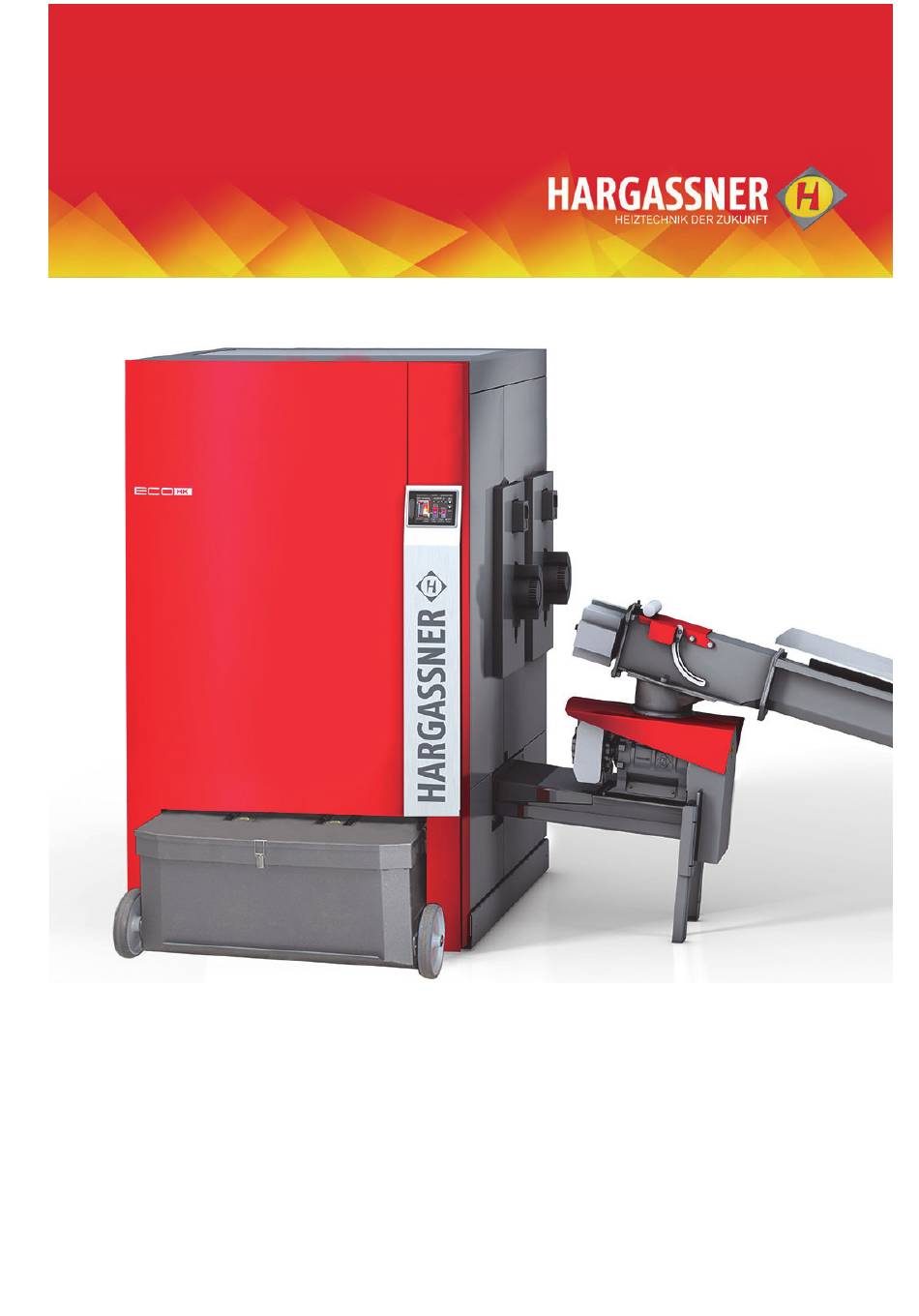

- Seite 1 H a c k g u t a n l a g e E c o - H K 2 5 0 - 3 3 0 Anleitung lesen und aufbewahren HARGASSNER Ges mbH A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax.: +43/7723/5274-5 office@hargassner.at...
- Seite 2 Eco-HK 20-35 Eco-HK 40-330 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 3 Rücklaufmischer 2 (230 V AC) 112 113 115 116 117 118 (24) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 4 Seite 4...
- Seite 5 H3 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung des Prozessors H4 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung der Elektrik Sicherungen: F1 - F3 (T3.15 A) = Motor L1 L2 Putzmotor HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 6 (blaues Flachkabel) DRM 1 Ext. 2 (Putzmotor) SW2 = Abschlusswider- stand auf „ON“ (wenn letzter BUS-Teilnehmer) Ascheraum- weiß braun Temperaturfühler grün grau ATÜ (67) schwarz IO-X10-104 d HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 7 H2 = orange, blinkt bei CAN TX sendet H3 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung der Elektrik H4 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung des Prozessors H5 = grün, blinkt bei Softwareupdate HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 8 H2 = orange, blinkt bei CAN TX sendet H3 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung der Elektrik H4 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung des Prozessors H5 = grün, blinkt bei Softwareupdate HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 9 H3 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung des Prozessors H4 = grün, leuchtet bei ordnungsgemäßer Spannungsversorgung der Elektrik Sicherungen: F1 - F3 (T3.15 A) = Motor L1 L2 Motor 3~ 400V AC HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 10 Die Montageposition des optionalen M-BUS Moduls für Wärmemengenzähler ist links über der Hauptplatine am Platinengrundblech. M-Bus Platine Eco - HK Eco - HK M-BUS Extension 1 Extension 2 Gateway Modem I/O 40.1 / Rooter HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 11 59 58 Motor RA1 Hauptplatine I/O 40.1 (PE / N / 3 / 2 / 1) Sensor RA1 Hauptplatine I/O 40.1 (61 / 60 / 59 / 58) HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 12 I/O 40.1 optional Eingansgmodul X10 - 104 DRM 1 Putzmotor Netzteil EW 24 V DC DRM 3 DRM 2 DRM 4 I/O 36.1 + 2VBS 2VBS I/O 36.1 HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 13 die DRM-Platinen 1-6 sind die letzten Teilnehmer im CAN-EW (Flachkabel) ACHTUNG: bei der letzten Erweiterungsplatine die Abschlusswiderstände aktivieren (bei allen anderen deaktivieren) Beispiel für Abschlusswiderstand: Eco-HK 250-330 mit M-Bus und AFS DRM 1 DRM 2 HARGASSNER Heiztechnik der Zukunft...
- Seite 19 • H4 (gelb): blinkt bei Kommunikation am CAN-BUS TXD2 (roter CAN) • H5 (grün): blinkt bei Software-Update (Debug LED für SW-Update) • H7 (grün): leuchtet bei ordnungsgemäßer Spannungsversorgung des Trafos HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
- Seite 20 Elektrische Komponenten an den Klemmen 74 und 75 in Serie anschließen. Standardkomponente: • Sicherheitsschalter Lagerraum Sicherheitskomponenten für Eco-HK 330 • Maximaldruckbegrenzer • zusätzlicher Maximaldruckbegrenzer, wenn kein Entspan- nungstopf verwendet wird • Temperaturbegrenzer • Minimaldruckbegrenzer HARGASSNER Heiztechnik der Zukunft A 4952 Weng OÖ Tel.: +43/7723/5274-0 Fax: +43/7723/5274-5 office@hargassner.at...
