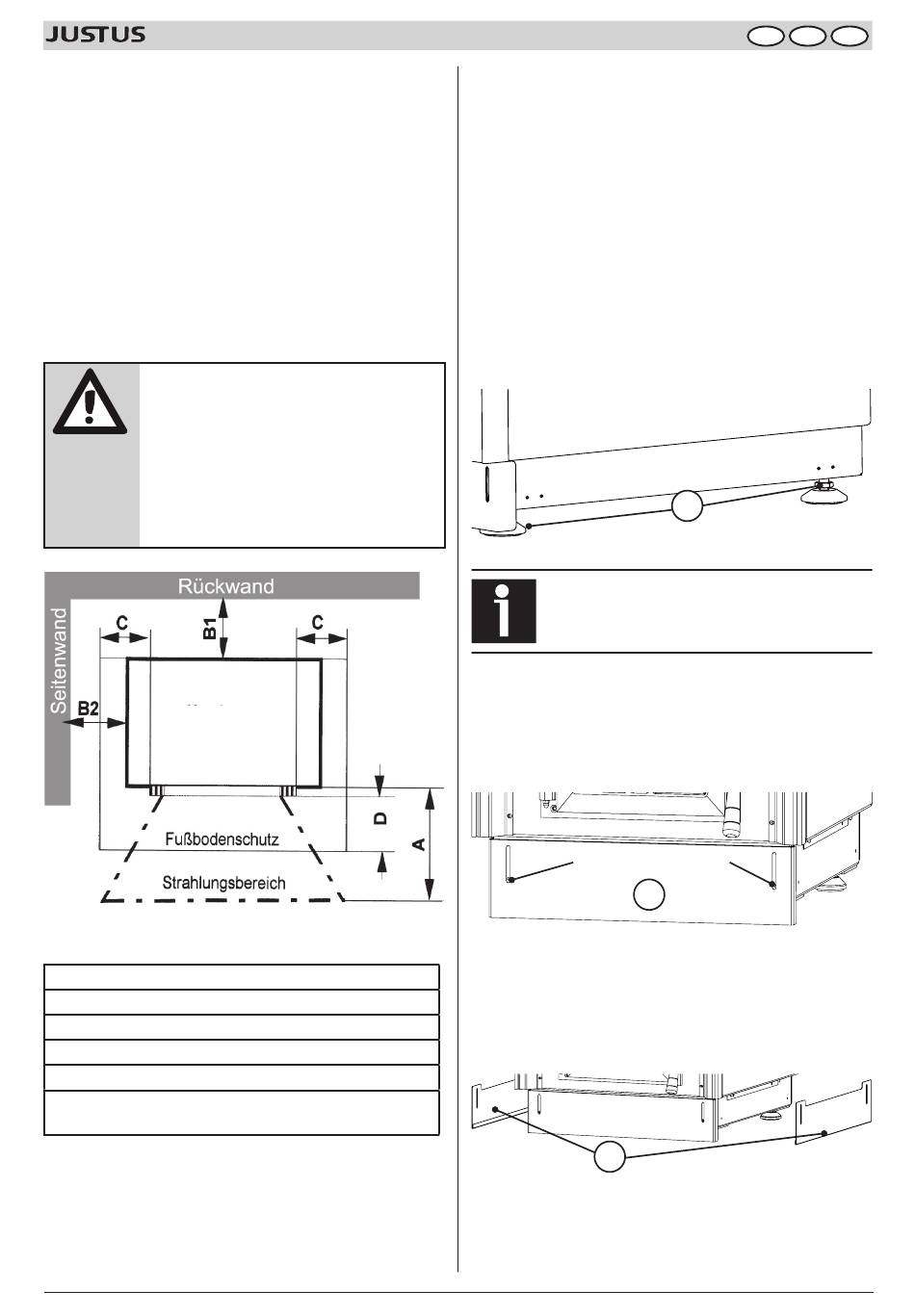

7. Installation und Inbetriebnahme

7.1 Aufstellung

Aufstellort im Aufstellungsraum:
Aus Brandschutzgründen sind rund um das Gerät Sicherheitsab-
stände festgelegt, die unbedingt eingehalten werden müssen!
► Halten Sie den Bereich der Sicherheitsabstände frei von brenn-
baren Materialien und Gegenständen, wie z.B. Teppiche,
Möbelstücke, Pflanzen o.ä.
► Der Bereich rund um die Anschlussöffnung in der Wand zum
Schornstein muss frei sein von brennbaren und temperatur-
empfindlichen Materialien.
Achtung!
Diese Feuerstätte muss auf einer nicht-
brennbaren Unterlage aus mindestens 0,75
mm dickem Blech, Fliesen, o. ä. stehen.
Die überstehenden Maße dieser Unterlage
müssen von der Aschetüröffnung aus min-
destens 750 mm nach vorn und mindestens
200 mm seitlich der Feuerraumöffnung be-
tragen.
Festbrennstoffherd
Nicht zu unterschreitende Minimalabstände:
A: 75 cm im Strahlungsbereich der Scheibe
B1: 20 cm Wand-/Möbelabstand hinten
B2: 20 cm Wand-/Möbelabstand seitlich, links und rechts
C: 30 cm Bodenschutz seitlich der Füllöffnung
D: 50 cm Bodenschutz vor der Füllöffnung
Hängeschränke über dem Herd müssen wenigstens 80 cm
Abstand zur Herdplatte haben.
Hintere (B1) und seitliche (B2) Mindestabstände sowie Mindestab-
stand im Strahlungsbereich der Sichtscheibe sind auch auf dem
Typenschild des Gerätes angegeben.
Die Mindestabstände beziehen sich auf brennbare oder tragende
Wände. In anderen Fällen können die Wandabstände verringert
werden. Bei hochwärmegedämmten Wänden mit einem U-Wert
Bedienungs- und Montageanleitung
7. Installation und Inbetriebnahme
<0,4 W/(m
Mindestabstand zwischen Gerät und Wand um 5 cm.
Bei Aufstellung sehr nahe an der Wand kann es jedoch zu Pyrolyse-
spuren an der Wand kommen.
7.2 Festbrennstoffherd ausrichten / Herdhöhe anpassen
Mit den 4 höhenverstellbaren Gerätefüßen (11) ist ein Ausgleichen
von Unebenheiten der Aufstellungsfläche sowie eine höhenglei-
che Integration (Höhenanpassung / 860 - 900 mm) möglich.
Durch Entfernen der Gerätefüße (11) kann die Herdhöhe bei Bedarf
bis auf 850 mm reduziert werden!
► Verwenden Sie zum Verstellen einen Gabelschlüssel SW 17
Die vordere verstellbare Sockelblende (13) bietet die Möglichkeit
einer Höhenpassung (Verstellbereich max. 40 mm)
► Lösen Sie dazu die beiden Befestigungsschrauben und fixieren
Soll der Festbrennstoffherd freistehend aufgestellt werden, besteht
die Möglichkeit, die als Zubehör beiliegenden seitlichen verstellba-
ren Sockelblenden (12) anzubringen.
► Befestigen Sie die beiden seitlichen verstellbare Sockelblenden
12
·K) vergrößert sich gemäß DIN 18896 der erforderliche
2
(nicht im Lieferumfang enthalten).
Beachten Sie bei einer Höhenverstellung bzw. einem
Niveauausgleich, dass sich die Höhe des Rauchgas-
rohranschlusses ebenfalls ändert!
Sie die vordere verstellbare Sockelblende (13) in der erforderli-
chen Höhe.
Befestigungsschrauben
13
(12) mit jeweils 2 Schrauben am Sockel.
12
D AT CH
11
