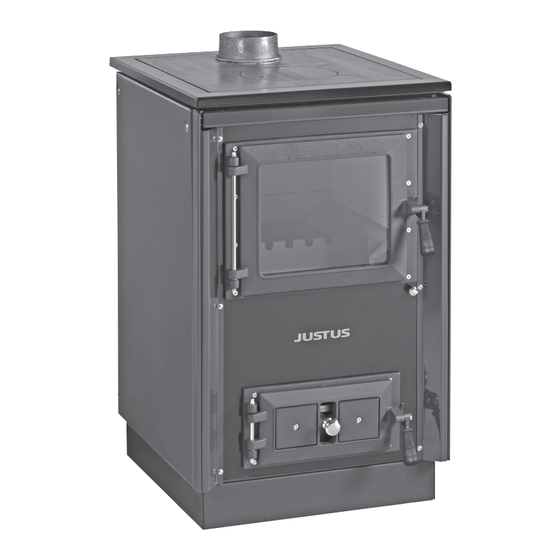

Justus Rustico-50 2.0 Aufstell- Und Bedienungsanleitung
Festbrennstoffherd
Vorschau ausblenden
Andere Handbücher für Rustico-50 2.0:
- Aufstell- und bedienungsanleitung (32 Seiten)
Verwandte Anleitungen für Justus Rustico-50 2.0
Inhaltszusammenfassung für Justus Rustico-50 2.0

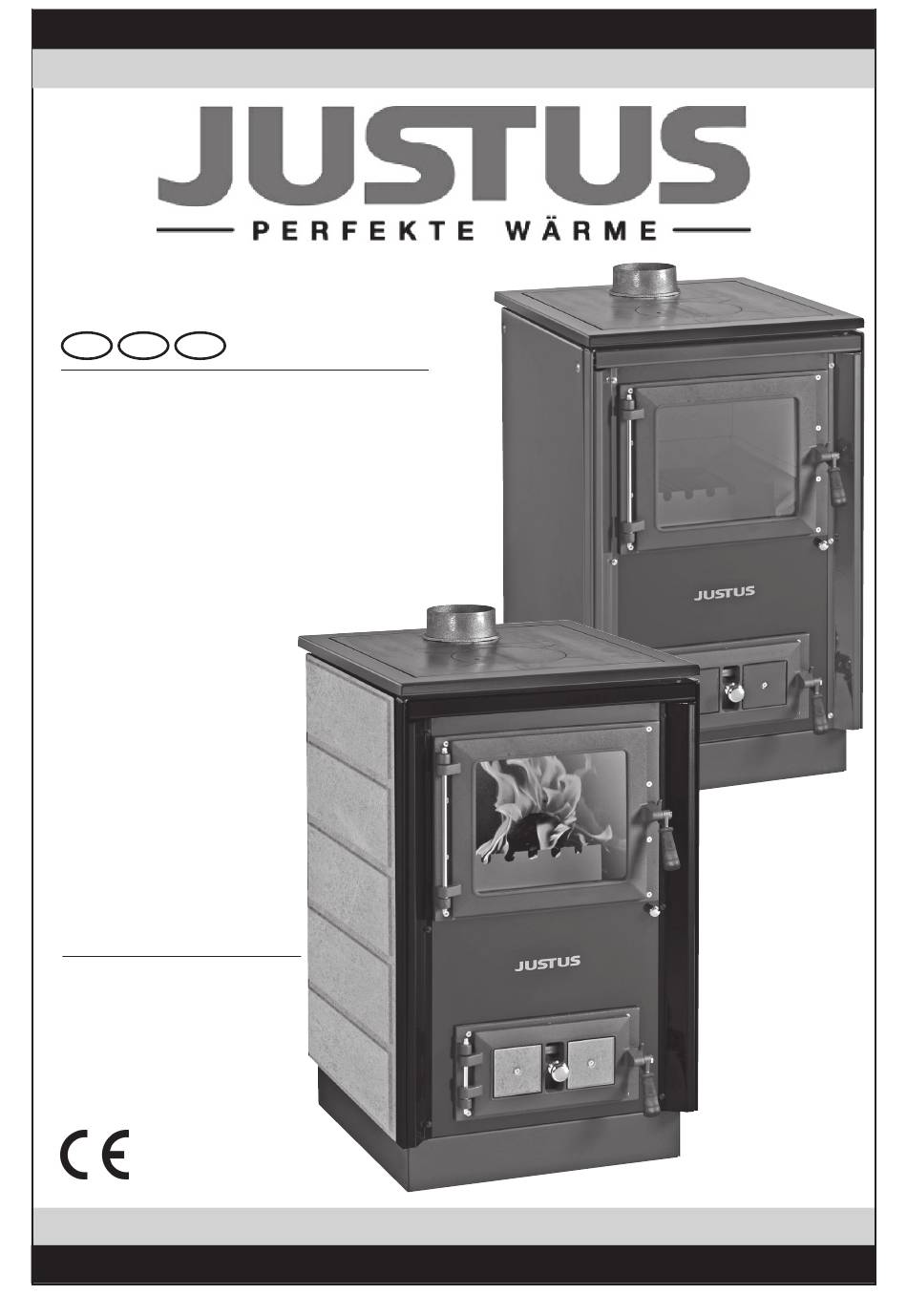

- Seite 1 Aufstell- und Bedienungsanleitung für Festbrennstoffherd Ausführung Stahl JUSTUS Rustico-50 2.0 Ausführung Speckstein 293 2410 000 · 2012...
-
Seite 2: Inhaltsverzeichnis
17. Energielabel und Produktdatenblatt Abgasseitiger Anschluss 18. Technische Dokumentation 7. Installation und Inbetriebnahme Aufstellung 19. Geräte-Kenndaten Festbrennstoffherd ausrichten / Herdhöhe anpassen Erstinbetriebnahme 8. Bedienung Anheizen Brennstoff nachlegen Heizleistung anpassen Heizen in der Übergangszeit Kochen Entschlacken und Entaschen Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 3: Symbolerklärung
Naturstein Halteschrauben lösen Bauschutt Keramikverkleidungen Keramik Halteschrauben lösen Bauschutt Gerätekorpus Stahlblech Metallschrott Gerätetür(en) Gusseisen Befestigungsschrauben lösen Metallschrott Stahlblech Befestigungsschrauben lösen Metallschrott Sonstige metallische Metall Befestigungsschrauben lösen Metallschrott Komponenten Elektro oder Befestigungsschrauben lösen Elektro-Altgeräte-Rücknahmesystem Elektronikkomponenten Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 4: Produktübersicht Und Bedienelemente
13. Verstellbare Sockelblende vorn (montiert) 14. Aschenrost 15. Herdplattenrahmen 16. Holzgriff 17. „Kalte Hand“ (ohne Abb.), zum Heraus- heben des Herdplattendeckels 18. Stahleinleger 19. Seitenverkleidung Speckstein (2 x 5 Steine) 20. Aschentür mit Specksteinplatten / Aschenraum Ausführung Speckstein: Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... - Seite 5 14. Aschenrost 15. Herdplattenrahmen 16. Holzgriff 17. „Kalte Hand“ (ohne Abb.), zum Heraus- heben des Herdplattendeckels 18. Stahleinleger 19. Seitenverkleidung Speckstein (2 x 5 Steine) 20. Aschentür mit Specksteinplatten / Aschenraum (Abbildung zeigt Ausführung Stahl) Aufstell- und Bedienungsanleitung JUSTUS Rustico-50 2.0...
-
Seite 6: Bestimmungsgemäße Verwendung Und Sicherheitshinweise
Gefahr durch unzureichende Verbrennungsluftzufuhr ► Stellen Sie eine ausreichende Versorgung des Aufstellungs- raumes mit Verbrennungsluft während des Betriebes des Gerätes sicher. Dies gilt auch für den zeitgleichen Betrieb des Gerätes mit weiteren Wärmeerzeugern. Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 7: Entzündete Fette Und Öle Niemals Mit
Es ist unbedingt darauf zu achten, dass die ► Reinigung und Wartung durch zugelassenen Fachbetrieb. Feuerraumtür (3) stets nur allmählich, also erst nur einen Spalt weit und erst nach einigen ► Verwenden Sie ausschließlich JUSTUS Original-Ersatzteile und Sekunden anschließend vollständig geöffnet Original-Zubehör. werden darf! ►... -
Seite 8: Lieferumfang
Hitzeschutz und zur Abgaslenkung. Im Betrieb können an Verwenden Sie ausschließlich Original-Ersatzteile. diesen Bauteilen Risse entstehen. Ursache dafür sind insbesondere: Ersatzteile anderer Hersteller sind durch JUSTUS nicht geprüft und daher nicht freigegeben. - Hohe Temperaturunterschiede Nicht freigegebene Ersatzeile verändern möglicherweise die kons- - Stoßbeanspruchung bei Brennstoffaufgabe... -
Seite 9: Technische Daten
Abgastemperatur am Stutzen: °C Zugelassene Brennstoffe: - Scheitholz - Holzbriketts Abgang oben (Hinterkante bis Mitte Stutzen): Abgang oben (Boden bis Oberkante Stutzen): 910 - 960* Ø Rauchrohranschluss *Maß ist abhängig von eingestellter Herdhöhe (860-900 mm) Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 10: Maßzeichnungen
4. Angaben zum Gerät 4.6 Maßzeichnungen Ausführung Stahl: Ausführung Speckstein: Aufstell- und Bedienungsanleitung JUSTUS Rustico-50 2.0... -
Seite 11: Brennstoffe
Auch äußerlich trocken wirkendes Brennholz kann im Innern noch hohe Restfeuchte aufweisen. Nicht verbrannt werden dürfen: Feuchtes oder mit Holzschutzmitteln behandeltes Holz Feinhackschnitzel Papier und Pappe (außer zum Anzünden) Rinden oder Spanplattenabfälle Kunststoffe oder sonstige Abfälle Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 12: Schornsteinanlage Und Zuluftbedingungen
Durch den Schornsteinfeger ist zu bestätigen, dass die für die Verbrennung benötigte Luftmenge, insbesondere bei fugendich- ten Fenstern und Türen, ausreichend ist. Die abgesaugte Luftmenge durch Dunstabzugshauben mit Abluftbetrieb ist zu berücksichtigen; Fensterkippschalter werden empfohlen. Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 13: Abgasseitiger Anschluss
Montieren Sie nun den im Zubehör befindlichen Rohrstutzen (7) in der Herdplatte (1): ► Rohrstutzen (7) mit den beiden Verschlusshaken an der Unter- seite in die Aussparungen der Öffnung in der Herdplatte (1) einsetzen und Rohrstutzen (7) von Hand verdrehen (Bajonett- verschluss). Aufstell- und Bedienungsanleitung JUSTUS Rustico-50 2.0... -
Seite 14: Installation Und Inbetriebnahme
B2: 20 cm Wand-/Möbelabstand seitlich, links und rechts C: 30 cm Bodenschutz seitlich der Füllöffnung D: 50 cm Bodenschutz vor der Füllöffnung Hängeschränke über dem Herd müssen wenigstens 85 cm Abstand zur Herdplatte haben. Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 15: Festbrennstoffherd Ausrichten / Herdhöhe Anpassen
Das Gerät darf während des Einbrennvorgangs nur unter Aufsicht betrieben werden. Gemauerte Schornsteine, die längere Zeit nicht be- trieben wurden, müssen häufig zunächst „trocken geheizt“ werden. Erst nach einigen Abbränden stellt sich ein guter Förderdruck ein. Aufstell- und Bedienungsanleitung JUSTUS Rustico-50 2.0... -
Seite 16: Bedienung
Vollständig eingeschoben (in vordere Nut der Regulierungsstange eingerastet) = geöffnet: Vollständig herausgezogen (in hintere Nut der Regulierungsstange eingerastet) = geschlossen: Primärluftregler (5) (Primärluft-Rosette in der Aschentür (2)): Nach links drehen = öffnen ► Anzündwürfel entzünden. Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 17: Brennstoff Nachlegen
Aschenrost (14) legen. Lange doppelwandige Edelstahlschornsteine erzeugen einen hohen, kurze gemauerte Schornsteine erzeugen einen geringen Förderdruck. In der Übergangszeit, bei Außentemperaturen über 10°C, kann der Förderdruck stark schwanken. Er ist dann eher niedrig. Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 18: Heizen In Der Übergangszeit
Die Randzonen der Herdplatte (1) sind für langsameres Kochen den. und für die Beibehaltung einer konstanten Kochtemperatur geeig- net. Wir empfehlen Ihnen die Verwendung von Koch- geschirr mit starkem, ebenen Boden und passendem Deckel. Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 19: Reinigung, Wartung Und Pflege
Abgaswege ist der Festbrennstoffherd wieder in den Ausgangszustand zu bringen. Beachten Sie hierbei bitte, dass die einzelnen Teile wieder ord- nungsgemäß positioniert werden und Herdplatte (1) sowie Herd- plattendeckel (9) flach auf den Dichtschnüren aufliegen. Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 20: Herdplattenrahmen
► Nach Reinigung mit einem feuchtem Tuch Sichtscheibe mit trockenem Tuch trockenreiben. Bei stärkerer Verschmutzung der Sichtscheibe: ► Sichtscheibe unter Anwendung eines handelsüblichen Kaminglas-Reinigungsmittels mit einem Tuch säubern. ► Anschließend Sichtscheibe mit trockenem Tuch trockenrei- ben. Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... -
Seite 21: Störungen Beheben
Einbau einer Drosselklappe. Feuerraumscheibe wer- ► Siehe auch Kapitel 9 ► Scheiben reinigen bzw. austauschen; Zu hoher Förderdruck den trübe. (Kaminzug) im Schorn- „Reinigung, Wartung Fragen Sie Ihren Schornsteinfeger, eventuell stein. und Pflege“ Einbau einer Drosselklappe. Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... - Seite 22 Einbau einer Drosselklappe. Feuerraumscheibe wer- ► Siehe auch Kapitel 9 ► Scheiben reinigen bzw. austauschen; Zu hoher Förderdruck den trübe. (Kaminzug) im Schorn- „Reinigung, Wartung Fragen Sie Ihren Schornsteinfeger, eventuell stein. und Pflege“ Einbau einer Drosselklappe. Aufstell- und Bedienungsanleitung JUSTUS Rustico-50 2.0...
- Seite 23 (16) bzw. Verkleidungselementen kommen. Auch eine leichte Verformung der Herdplatte (1) ist möglich. Kratzer durch den normalen Kochbetrieb (Abrieb zwischen Kochtopf und Herdplatte) sind nicht zu vermeiden. Diese Verfärbungen bzw. Verformungen sind materialbedingt, nicht zu vermeiden und daher kein Reklamationsgrund! Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0...
-
Seite 24: Kundendienst
Sehr geehrte Kundin, sehr geehrter Kunde, Kundenservice / Ersatzteile: E-Mail: kundendienst@justus.de JUSTUS Kaminöfen bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal Österreich: etwas zu beanstanden haben, so wenden Sie sich bitte an unseren ORANIER Heiz- und Kochtechnik GmbH zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein. -
Seite 25: Justus-Werksgarantie
Belag auf Tapeten, Möbeln, Textilien und Ofenteilen nie- derschlagen können. 3. Durch Inanspruchnahme der Werksgarantie verlän- gert sich die Garantiezeit weder für das JUSTUS-Gerät Fällt die Beseitigung eines Mangels nicht unter unsere noch für neu eingebaute Teile. Ausgewechselte Teile ge- Gewährleistung, dann hat der Endabnehmer für die Kos-... -
Seite 26: Zulassungen
Sie sich bei Beginn einer Heizperiode wieder über die richtige Bedienung informieren können. Wirkungsgrad und Emissionswerte entnehmen Sie bitte der in dieser Anleitung enthaltenen CE-Kenn- zeichnung. Typgeprüft nach EN 12815 Art. 15a B- VG Österreich Bauart 2 Bedienungs- und Montageanleitung JUSTUS Rustico-50 2.0... - Seite 28 Kundendienstanfrage Heiztechnik Deutschland Telefax + 49 (0) 2771 2630 - 368 JUSTUS GmbH Oranier Straße 1 Österreich Telefax + 43 (0) 732 6602 30 35708 Haiger/Sechshelden Schweiz Telefax + 41 (0) 812 5066 26 E-Mail kundendienst@justus.de www.justus.de Bitte füllen Sie für eine reibungslose Erledigung die nachstehende Felder sorgfältig aus.
-
Seite 29: Leistungserklärung
Sprachneutral 14. Leistungserklärung... -
Seite 32: Seriennummer
Black Noir Bordeauxrot, 1862 21 A02 Red bordeaux Rouge bordeaux Grün 1862 16 A02 Green Vert Crème 1862 41 A02 Crème Crème Speckstein 1862 22 A02 Soapstone Pierre ollaire Justus GmbH · Oranier Straße 1 · 35708 Haiger / Sechshelden...
