5.3
Messen
Vorgehen:
1. Führen Sie zu Anfang der Messung eine Kalibrierung durch (5.2).
2. Stellen Sie den Arbeitsmodus nach den Kriterien in Kapitel 5.1 ein.
3. Tragen Sie Koppelmittel auf das Werkstück auf.
4. Drücken Sie den Sensor flach auf das Werkstück (Koppelstatus und Materialstärkenwert
sollten nun in weißer Farbe angezeigt werden).
5. Wenn keine korrekte Messung möglich ist, sollten Sie das Koppelmittel noch einmal
kontrollieren und den Sensor flach und fest auf das Werkstück drücken. Sollte der Fehler
dadurch nicht behoben sein, testen Sie einen anderen Sensor (Größe / Frequenz).
6. Falls gewünscht, kann der Messwert wie in Kapitel 5.4.4 gespeichert werden.
7. Es werden vier Messungen pro Sekunde durchgeführt. Beim Entfernen des Sensors bleibt
der letzte Messwert auf dem Display stehen.
5.4
Weitere Funktionen
View Modus
Der Benutzer kann sich die Messwerte auf drei unterschiedlichen Arten anzeigen lassen:
Normalmodus, Scanmodus, Differenzmodus
Normalmodus:
Im Normalmodus wird nur der aktuelle Materialstärkenmesswert dargestellt.

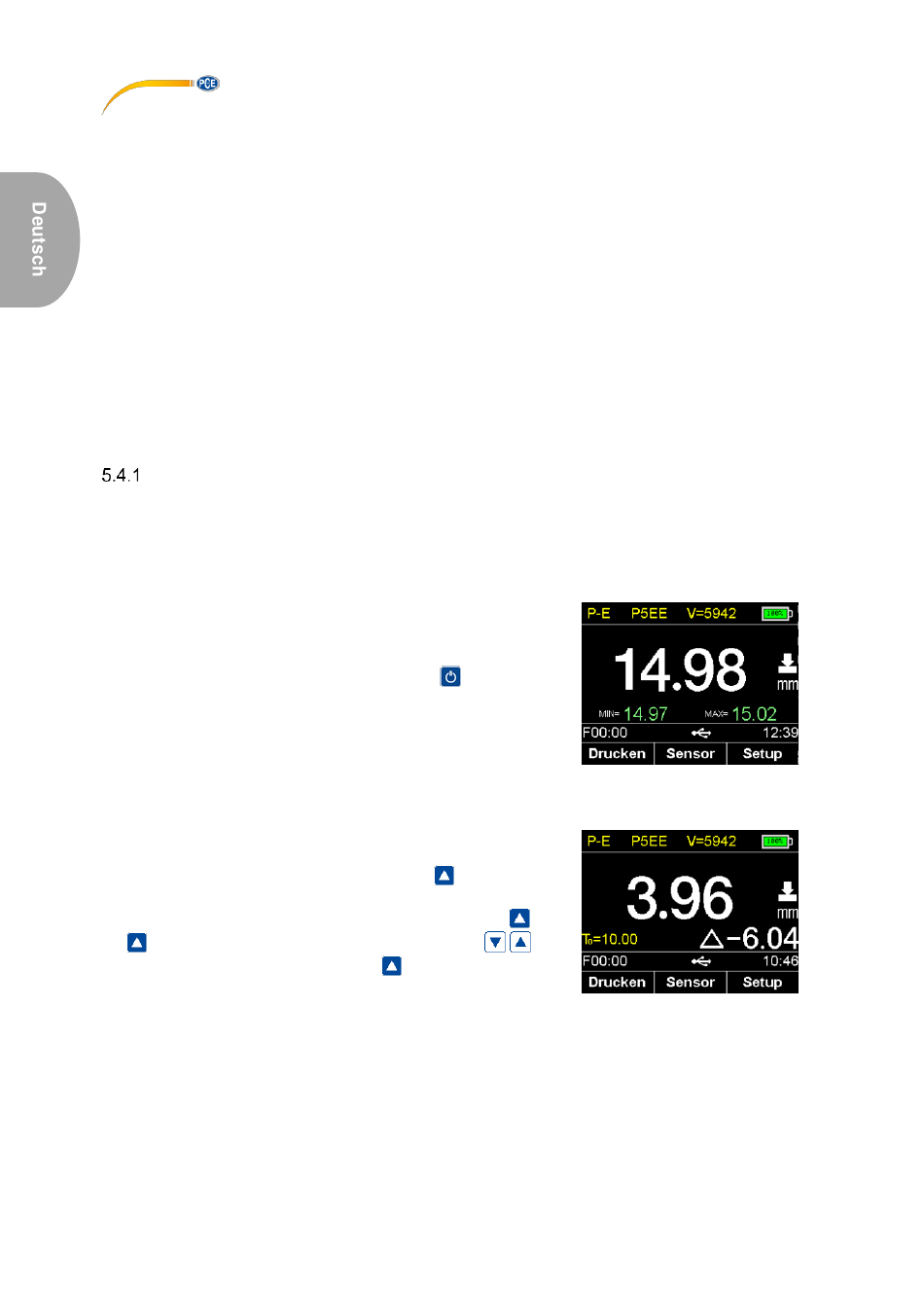

Scanmodus:
Der Scanmodus zeigt den Materialstärkenmesswert wie im
Normalmodus an. Zusätzlich wird jedoch noch der Maximal-
und Minimalwert angezeigt. Mit der Ein/Aus
sich der Maximal- und der Minimalwert zurücksetzen.
Differenzmodus:
Zeigt sowohl den Materialstärkenmesswert als auch die Differenz zur eingestellten Nenndicke T
an.
Die Nenndicke T
des Werkstücks muss dafür im Vorfeld
0
eingestellt werden. Hierzu gehen Sie mit F3
Hauptmenü und wählen „Test Einstellungen" aus. Dort
können Sie die Einstellung „Nenndicke" finden. Mit F1
F2
wählen Sie die Dezimalstelle und stellen mit
Nenndicke ein. Bestätigen sie mit F3
Taste lassen
Setup ins
und
die
Ihre Eingabe.
