4. Übersicht über das Gerät

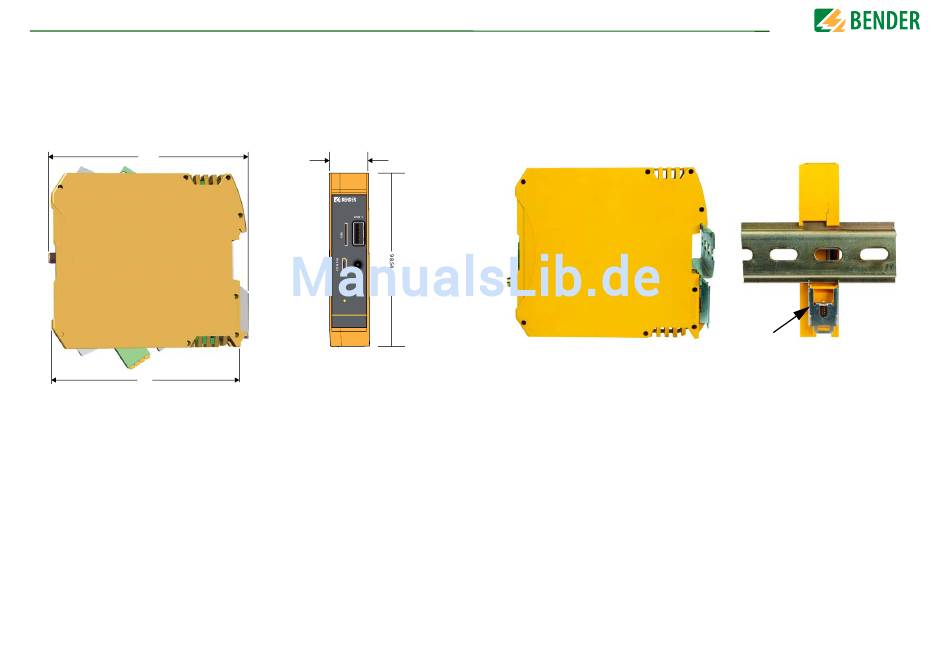

4.1 Abmessungen

Alle Maße sind in mm dargestellt.
115.13
107
15
22.60
CC612
2/3G
ALARM
READY
PLC
Hinweis: Abmessungen
gemäß ISO 2768 - m
Übersicht über das Gerät

4.2 Befestigung auf Hutschiene

Befestigen Sie den Laderegler auf der Hutschiene, indem Sie den silbernen Montageclip
(siehe Fotos) nach unten ziehen. Setzen Sie den Laderegler auf und lassen Sie den Clip los,
um das Gerät sicher auf der Schiene zu fixieren.
Montageclip
CC612_D00254_02_M_XXDE/05.2017
