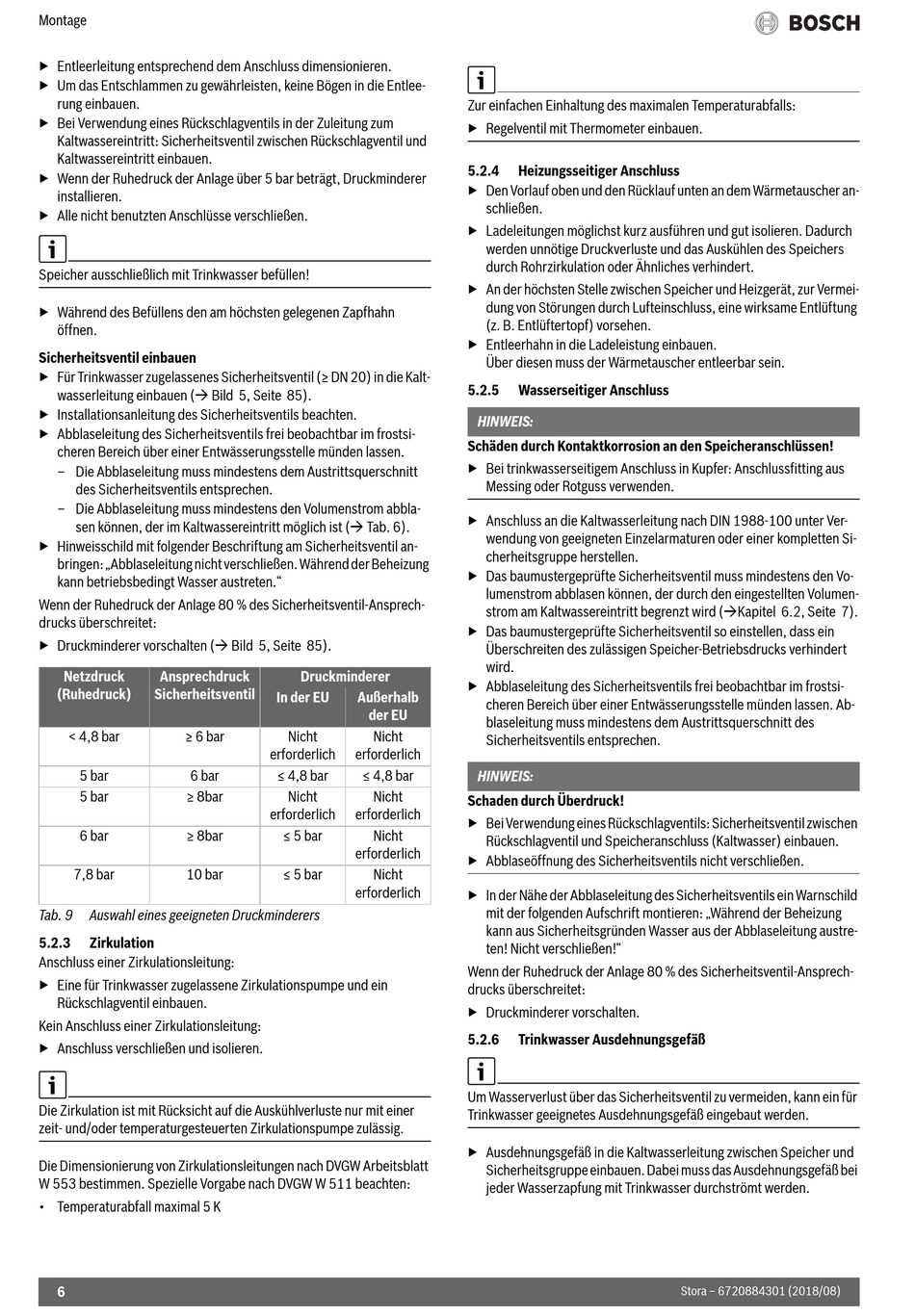

Montage
▶ Entleerleitung entsprechend dem Anschluss dimensionieren.
▶ Um das Entschlammen zu gewährleisten, keine Bögen in die Entlee-
rung einbauen.
▶ Bei Verwendung eines Rückschlagventils in der Zuleitung zum
Kaltwassereintritt: Sicherheitsventil zwischen Rückschlagventil und
Kaltwassereintritt einbauen.
▶ Wenn der Ruhedruck der Anlage über 5 bar beträgt, Druckminderer
installieren.
▶ Alle nicht benutzten Anschlüsse verschließen.
Speicher ausschließlich mit Trinkwasser befüllen!
▶ Während des Befüllens den am höchsten gelegenen Zapfhahn
öffnen.
Sicherheitsventil einbauen
▶ Für Trinkwasser zugelassenes Sicherheitsventil (≥ DN 20) in die Kalt-
wasserleitung einbauen ( Bild 5, Seite 85).
▶ Installationsanleitung des Sicherheitsventils beachten.
▶ Abblaseleitung des Sicherheitsventils frei beobachtbar im frostsi-
cheren Bereich über einer Entwässerungsstelle münden lassen.
– Die Abblaseleitung muss mindestens dem Austrittsquerschnitt
des Sicherheitsventils entsprechen.
– Die Abblaseleitung muss mindestens den Volumenstrom abbla-
sen können, der im Kaltwassereintritt möglich ist ( Tab. 6).
▶ Hinweisschild mit folgender Beschriftung am Sicherheitsventil an-
bringen: „Abblaseleitung nicht verschließen. Während der Beheizung
kann betriebsbedingt Wasser austreten."
Wenn der Ruhedruck der Anlage 80 % des Sicherheitsventil-Ansprech-
drucks überschreitet:
▶ Druckminderer vorschalten ( Bild 5, Seite 85).
Netzdruck Ansprechdruck
(Ruhedruck) Sicherheitsventil
< 4,8 bar ≥ 6 bar
5 bar 6 bar
5 bar ≥ 8bar
6 bar ≥ 8bar
7,8 bar 10 bar
Tab. 9 Auswahl eines geeigneten Druckminderers
5.2.3

Zirkulation

Anschluss einer Zirkulationsleitung:
▶ Eine für Trinkwasser zugelassene Zirkulationspumpe und ein
Rückschlagventil einbauen.
Kein Anschluss einer Zirkulationsleitung:
▶ Anschluss verschließen und isolieren.
Die Zirkulation ist mit Rücksicht auf die Auskühlverluste nur mit einer
zeit- und/oder temperaturgesteuerten Zirkulationspumpe zulässig.
Die Dimensionierung von Zirkulationsleitungen nach DVGW Arbeitsblatt
W 553 bestimmen. Spezielle Vorgabe nach DVGW W 511 beachten:
• Temperaturabfall maximal 5 K
6
Druckminderer
In der EU Außerhalb
der EU
Nicht Nicht
erforderlich erforderlich
≤ 4,8 bar ≤ 4,8 bar
Nicht Nicht
erforderlich erforderlich
≤ 5 bar Nicht
erforderlich
≤ 5 bar Nicht
erforderlich
Zur einfachen Einhaltung des maximalen Temperaturabfalls:
▶ Regelventil mit Thermometer einbauen.
5.2.4

Heizungsseitiger Anschluss

▶ Den Vorlauf oben und den Rücklauf unten an dem Wärmetauscher an-
schließen.
▶ Ladeleitungen möglichst kurz ausführen und gut isolieren. Dadurch
werden unnötige Druckverluste und das Auskühlen des Speichers
durch Rohrzirkulation oder Ähnliches verhindert.
▶ An der höchsten Stelle zwischen Speicher und Heizgerät, zur Vermei-
dung von Störungen durch Lufteinschluss, eine wirksame Entlüftung
(z. B. Entlüftertopf) vorsehen.
▶ Entleerhahn in die Ladeleistung einbauen.
Über diesen muss der Wärmetauscher entleerbar sein.
5.2.5

Wasserseitiger Anschluss

HINWEIS:
Schäden durch Kontaktkorrosion an den Speicheranschlüssen!
▶ Bei trinkwasserseitigem Anschluss in Kupfer: Anschlussfitting aus
Messing oder Rotguss verwenden.
▶ Anschluss an die Kaltwasserleitung nach DIN 1988-100 unter Ver-
wendung von geeigneten Einzelarmaturen oder einer kompletten Si-
cherheitsgruppe herstellen.
▶ Das baumustergeprüfte Sicherheitsventil muss mindestens den Vo-
lumenstrom abblasen können, der durch den eingestellten Volumen-
strom am Kaltwassereintritt begrenzt wird (Kapitel 6.2, Seite 7).
▶ Das baumustergeprüfte Sicherheitsventil so einstellen, dass ein
Überschreiten des zulässigen Speicher-Betriebsdrucks verhindert
wird.
▶ Abblaseleitung des Sicherheitsventils frei beobachtbar im frostsi-
cheren Bereich über einer Entwässerungsstelle münden lassen. Ab-
blaseleitung muss mindestens dem Austrittsquerschnitt des
Sicherheitsventils entsprechen.
HINWEIS:
Schaden durch Überdruck!
▶ Bei Verwendung eines Rückschlagventils: Sicherheitsventil zwischen
Rückschlagventil und Speicheranschluss (Kaltwasser) einbauen.
▶ Abblaseöffnung des Sicherheitsventils nicht verschließen.
▶ In der Nähe der Abblaseleitung des Sicherheitsventils ein Warnschild
mit der folgenden Aufschrift montieren: „Während der Beheizung
kann aus Sicherheitsgründen Wasser aus der Abblaseleitung austre-
ten! Nicht verschließen!"
Wenn der Ruhedruck der Anlage 80 % des Sicherheitsventil-Ansprech-
drucks überschreitet:
▶ Druckminderer vorschalten.
5.2.6 Trinkwasser Ausdehnungsgefäß
Um Wasserverlust über das Sicherheitsventil zu vermeiden, kann ein für
Trinkwasser geeignetes Ausdehnungsgefäß eingebaut werden.
▶ Ausdehnungsgefäß in die Kaltwasserleitung zwischen Speicher und
Sicherheitsgruppe einbauen. Dabei muss das Ausdehnungsgefäß bei
jeder Wasserzapfung mit Trinkwasser durchströmt werden.
Stora – 6720884301 (2018/08)
