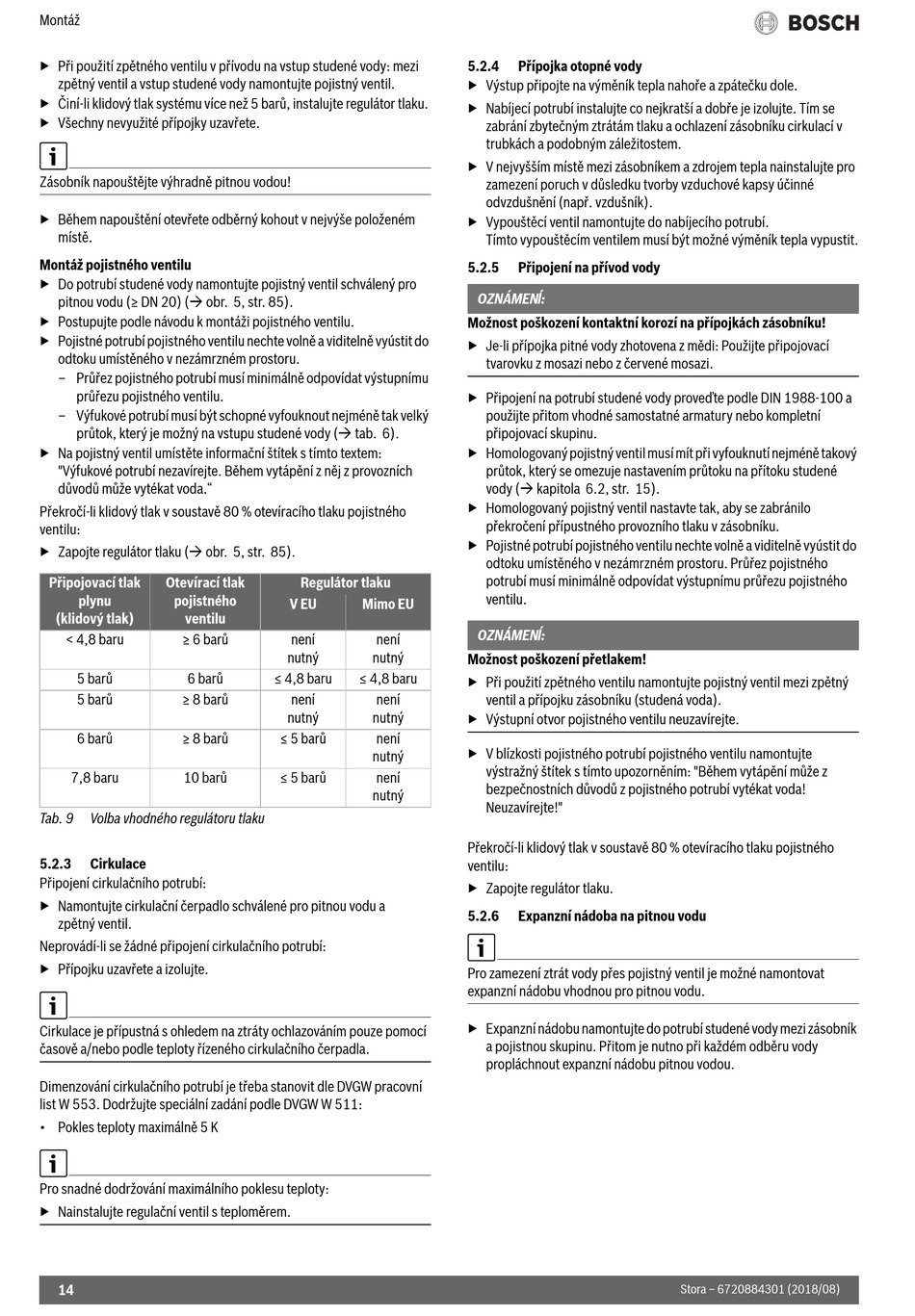

Montáž
▶ Při použití zpětného ventilu v přívodu na vstup studené vody: mezi
zpětný ventil a vstup studené vody namontujte pojistný ventil.
▶ Činí-li klidový tlak systému více než 5 barů, instalujte regulátor tlaku.
▶ Všechny nevyužité přípojky uzavřete.
Zásobník napouštějte výhradně pitnou vodou!
▶ Během napouštění otevřete odběrný kohout v nejvýše položeném
místě.
Montáž pojistného ventilu
▶ Do potrubí studené vody namontujte pojistný ventil schválený pro
pitnou vodu (≥ DN 20) ( obr. 5, str. 85).
▶ Postupujte podle návodu k montáži pojistného ventilu.
▶ Pojistné potrubí pojistného ventilu nechte volně a viditelně vyústit do
odtoku umístěného v nezámrzném prostoru.
– Průřez pojistného potrubí musí minimálně odpovídat výstupnímu
průřezu pojistného ventilu.
– Výfukové potrubí musí být schopné vyfouknout nejméně tak velký
průtok, který je možný na vstupu studené vody ( tab. 6).
▶ Na pojistný ventil umístěte informační štítek s tímto textem:
"Výfukové potrubí nezavírejte. Během vytápění z něj z provozních
důvodů může vytékat voda."
Překročí-li klidový tlak v soustavě 80 % otevíracího tlaku pojistného
ventilu:
▶ Zapojte regulátor tlaku ( obr. 5, str. 85).
Připojovací tlak Otevírací tlak
plynu pojistného
(klidový tlak) ventilu
< 4,8 baru ≥ 6 barů
5 barů 6 barů
5 barů ≥ 8 barů
6 barů ≥ 8 barů
7,8 baru 10 barů
Tab. 9 Volba vhodného regulátoru tlaku
5.2.3

Cirkulace

Připojení cirkulačního potrubí:
▶ Namontujte cirkulační čerpadlo schválené pro pitnou vodu a
zpětný ventil.
Neprovádí-li se žádné připojení cirkulačního potrubí:
▶ Přípojku uzavřete a izolujte.
Cirkulace je přípustná s ohledem na ztráty ochlazováním pouze pomocí
časově a/nebo podle teploty řízeného cirkulačního čerpadla.
Dimenzování cirkulačního potrubí je třeba stanovit dle DVGW pracovní
list W 553. Dodržujte speciální zadání podle DVGW W 511:
• Pokles teploty maximálně 5 K
Pro snadné dodržování maximálního poklesu teploty:
▶ Nainstalujte regulační ventil s teploměrem.
14
Regulátor tlaku
V EU Mimo EU
není není
nutný nutný
≤ 4,8 baru ≤ 4,8 baru
není není
nutný nutný
≤ 5 barů není
nutný
≤ 5 barů není
nutný
5.2.4 Přípojka otopné vody
▶ Výstup připojte na výměník tepla nahoře a zpátečku dole.
▶ Nabíjecí potrubí instalujte co nejkratší a dobře je izolujte. Tím se
zabrání zbytečným ztrátám tlaku a ochlazení zásobníku cirkulací v
trubkách a podobným záležitostem.
▶ V nejvyšším místě mezi zásobníkem a zdrojem tepla nainstalujte pro
zamezení poruch v důsledku tvorby vzduchové kapsy účinné
odvzdušnění (např. vzdušník).
▶ Vypouštěcí ventil namontujte do nabíjecího potrubí.
Tímto vypouštěcím ventilem musí být možné výměník tepla vypustit.
5.2.5 Připojení na přívod vody
OZNÁMENĺ:
Možnost poškození kontaktní korozí na přípojkách zásobníku!
▶ Je-li přípojka pitné vody zhotovena z mědi: Použijte připojovací
tvarovku z mosazi nebo z červené mosazi.
▶ Připojení na potrubí studené vody proveďte podle DIN 1988-100 a
použijte přitom vhodné samostatné armatury nebo kompletní
připojovací skupinu.
▶ Homologovaný pojistný ventil musí mít při vyfouknutí nejméně takový
průtok, který se omezuje nastavením průtoku na přítoku studené
vody ( kapitola 6.2, str. 15).
▶ Homologovaný pojistný ventil nastavte tak, aby se zabránilo
překročení přípustného provozního tlaku v zásobníku.
▶ Pojistné potrubí pojistného ventilu nechte volně a viditelně vyústit do
odtoku umístěného v nezámrzném prostoru. Průřez pojistného
potrubí musí minimálně odpovídat výstupnímu průřezu pojistného
ventilu.
OZNÁMENĺ:
Možnost poškození přetlakem!
▶ Při použití zpětného ventilu namontujte pojistný ventil mezi zpětný
ventil a přípojku zásobníku (studená voda).
▶ Výstupní otvor pojistného ventilu neuzavírejte.
▶ V blízkosti pojistného potrubí pojistného ventilu namontujte
výstražný štítek s tímto upozorněním: "Během vytápění může z
bezpečnostních důvodů z pojistného potrubí vytékat voda!
Neuzavírejte!"
Překročí-li klidový tlak v soustavě 80 % otevíracího tlaku pojistného
ventilu:
▶ Zapojte regulátor tlaku.
5.2.6 Expanzní nádoba na pitnou vodu
Pro zamezení ztrát vody přes pojistný ventil je možné namontovat
expanzní nádobu vhodnou pro pitnou vodu.
▶ Expanzní nádobu namontujte do potrubí studené vody mezi zásobník
a pojistnou skupinu. Přitom je nutno při každém odběru vody
propláchnout expanzní nádobu pitnou vodou.
Stora – 6720884301 (2018/08)
