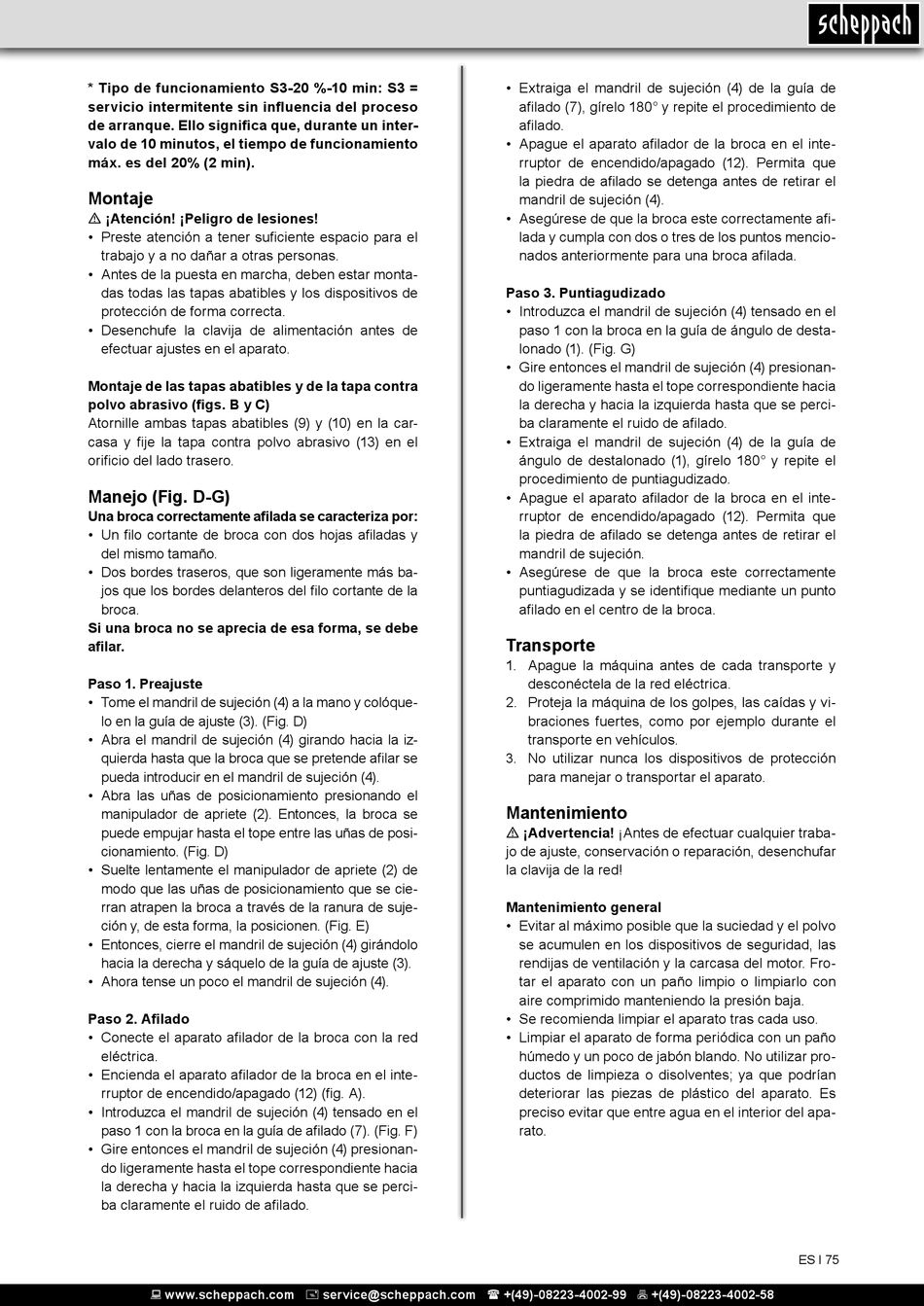

* Tipo de funcionamiento S3-20 %-10 min: S3 =
servicio intermitente sin influencia del proceso
de arranque. Ello significa que, durante un inter-
valo de 10 minutos, el tiempo de funcionamiento
máx. es del 20% (2 min).

Montaje

m ¡Atención! ¡Peligro de lesiones!
• Preste atención a tener suficiente espacio para el
trabajo y a no dañar a otras personas.
• Antes de la puesta en marcha, deben estar monta-
das todas las tapas abatibles y los dispositivos de
protección de forma correcta.
• Desenchufe la clavija de alimentación antes de
efectuar ajustes en el aparato.
Montaje de las tapas abatibles y de la tapa contra
polvo abrasivo (figs. B y C)
Atornille ambas tapas abatibles (9) y (10) en la car-
casa y fije la tapa contra polvo abrasivo (13) en el
orificio del lado trasero.
Manejo (Fig. D-G)
Una broca correctamente afilada se caracteriza por:
• Un filo cortante de broca con dos hojas afiladas y
del mismo tamaño.
• Dos bordes traseros, que son ligeramente más ba-
jos que los bordes delanteros del filo cortante de la
broca.
Si una broca no se aprecia de esa forma, se debe
afilar.
Paso 1. Preajuste
• Tome el mandril de sujeción (4) a la mano y colóque-
lo en la guía de ajuste (3). (Fig. D)
• Abra el mandril de sujeción (4) girando hacia la iz-
quierda hasta que la broca que se pretende afilar se
pueda introducir en el mandril de sujeción (4).
• Abra las uñas de posicionamiento presionando el
manipulador de apriete (2). Entonces, la broca se
puede empujar hasta el tope entre las uñas de posi-
cionamiento. (Fig. D)
• Suelte lentamente el manipulador de apriete (2) de
modo que las uñas de posicionamiento que se cie-
rran atrapen la broca a través de la ranura de suje-
ción y, de esta forma, la posicionen. (Fig. E)
• Entonces, cierre el mandril de sujeción (4) girándolo
hacia la derecha y sáquelo de la guía de ajuste (3).
• Ahora tense un poco el mandril de sujeción (4).
Paso 2. Afilado
• Conecte el aparato afilador de la broca con la red
eléctrica.
• Encienda el aparato afilador de la broca en el inte-
rruptor de encendido/apagado (12) (fig. A).
• Introduzca el mandril de sujeción (4) tensado en el
paso 1 con la broca en la guía de afilado (7). (Fig. F)
• Gire entonces el mandril de sujeción (4) presionan-
do ligeramente hasta el tope correspondiente hacia
la derecha y hacia la izquierda hasta que se perci-
ba claramente el ruido de afilado.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58  www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
• Extraiga el mandril de sujeción (4) de la guía de
afilado (7), gírelo 180° y repite el procedimiento de
afilado.
• Apague el aparato afilador de la broca en el inte-
rruptor de encendido/apagado (12). Permita que
la piedra de afilado se detenga antes de retirar el
mandril de sujeción (4).
• Asegúrese de que la broca este correctamente afi-
lada y cumpla con dos o tres de los puntos mencio-
nados anteriormente para una broca afilada.
Paso 3. Puntiagudizado
• Introduzca el mandril de sujeción (4) tensado en el
paso 1 con la broca en la guía de ángulo de desta-
lonado (1). (Fig. G)
• Gire entonces el mandril de sujeción (4) presionan-
do ligeramente hasta el tope correspondiente hacia
la derecha y hacia la izquierda hasta que se perci-
ba claramente el ruido de afilado.
• Extraiga el mandril de sujeción (4) de la guía de
ángulo de destalonado (1), gírelo 180° y repite el
procedimiento de puntiagudizado.
• Apague el aparato afilador de la broca en el inte-
rruptor de encendido/apagado (12). Permita que
la piedra de afilado se detenga antes de retirar el
mandril de sujeción.
• Asegúrese de que la broca este correctamente
puntiagudizada y se identifique mediante un punto
afilado en el centro de la broca.
Transporte
1. Apague la máquina antes de cada transporte y
desconéctela de la red eléctrica.
2. Proteja la máquina de los golpes, las caídas y vi-
braciones fuertes, como por ejemplo durante el
transporte en vehículos.
No utilizar nunca los dispositivos de protección
3.
para manejar o transportar el aparato.

Mantenimiento

m ¡Advertencia! ¡Antes de efectuar cualquier traba-
jo de ajuste, conservación o reparación, desenchufar
la clavija de la red!
Mantenimiento general
• Evitar al máximo posible que la suciedad y el polvo
se acumulen en los dispositivos de seguridad, las
rendijas de ventilación y la carcasa del motor. Fro-
tar el aparato con un paño limpio o limpiarlo con
aire comprimido manteniendo la presión baja.
• Se recomienda limpiar el aparato tras cada uso.
• Limpiar el aparato de forma periódica con un paño
húmedo y un poco de jabón blando. No utilizar pro-
ductos de limpieza o disolventes; ya que podrían
deteriorar las piezas de plástico del aparato. Es
preciso evitar que entre agua en el interior del apa-
rato.
