Überhub:
Bei den Außenmessgeräten ist ein Überhub vorgesehen, welcher auch bei etwas größeren Hindernissen ein Erreichen der
Messstelle ermöglicht. Dies bedeutet, daß sich die Tastarme nicht nur auf das Messbereichsende (Me), sondern auf ein
Einführungsmaß (Hmax) öffnen lassen. Eine Messung kann in diesem Bereich nicht vorgenommen werden, da sich die
Zeiger nicht mitbewegen.
Additional Clearance:
External gauges are provided with additional clearance, which enables the gauge to reach a point to be measured even if
there are larger obstacles. This means that the caliper arms can open past the measuring range (Me) to the measuring
value (Hmax). Actual readings can not be made past the measuring range (Me) since the dial hands do not move.
Course libre:
Pour permettre une mesure dès le début du domaine d'application, certains appareils sont équipés d'une course libre.
Ainsi, les bras de mesure se laissent non seulement ouvrir sur le début de la course de mesure (Me), mais se laissent
également ouvrir sur une dimension de pénétration (Hmax). Il n'est pas possible de faire une mesure dans cette zone, car
les aiguilles ne suivent pas le mouvement.
Hmax
Me
Lieferumfang:
-Messgerät
-Bedienungsanleitung
-Prüfzertifikat
Ersatzteile - Spare parts - Pièces détachées:
0562-01
Fassung
0660-20
Toleranzmarke (1 Stück)
Technische Änderungen vorbehalten / Subject to technical alterations / Sous réserve de modifications techniques
Kroeplin GmbH • Messzeugfabrik • Gartenstrasse 50 • D-36381 Schlüchtern • Germany
Telefon +49 (0) 6661 86-0 • Fax: +49 (0) 6661 86-39 • http://www.kroeplin.com • sales@kroeplin.com
Scope of supply:
-Measuring gauge
-Operation instructions
-Certificate
cover
tolerance mark (1 pc.)
4
Fourniture standard:
-Palpeur
-Mode d'emploi
-Certificat de qualité
boîtier
marques de tolerance (1 pc.)

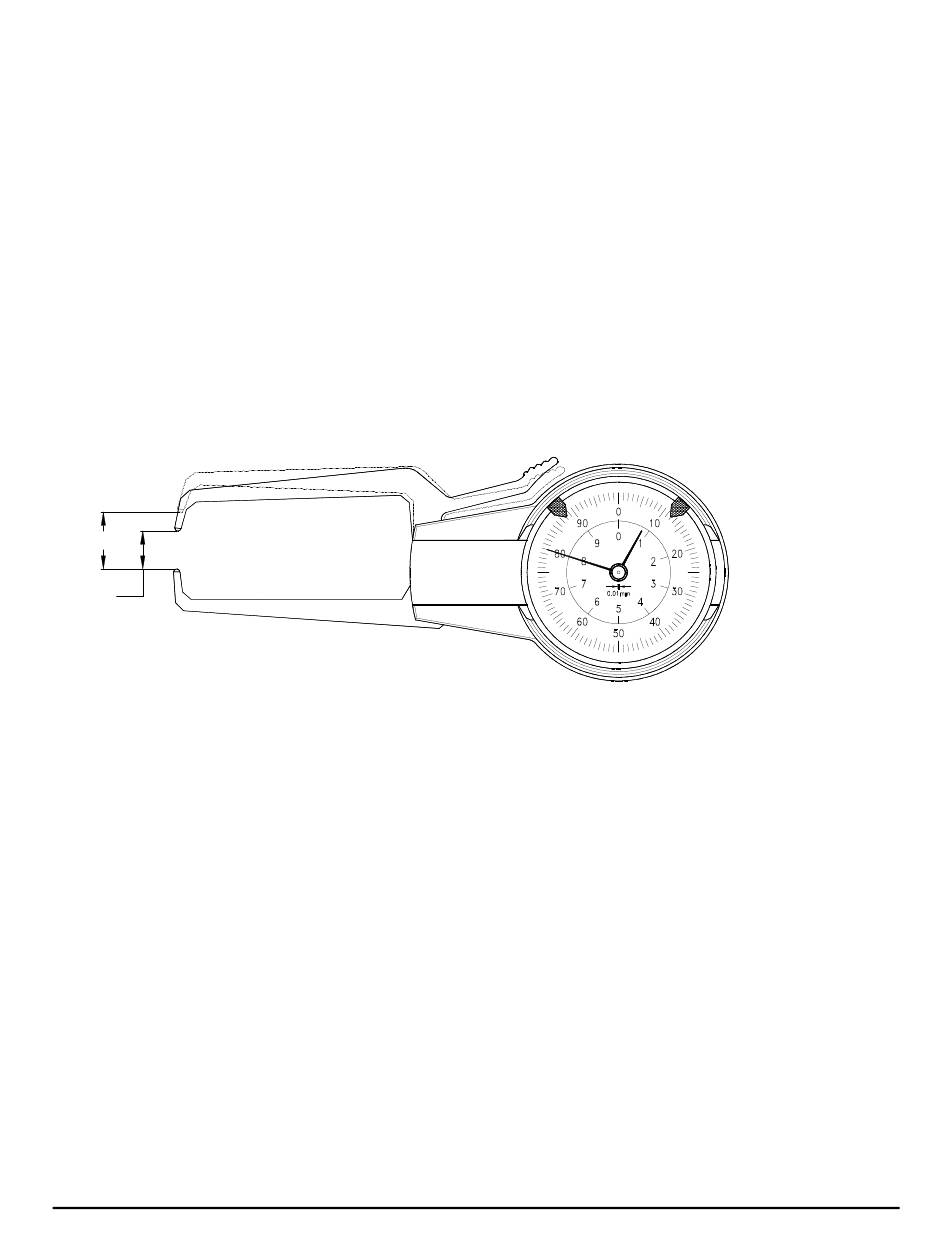

Bild 4 / Fig. 4
Tastarmstellung
Caliper arms
Position des bras
de mesure
