Dell PowerEdge R430 Benutzerhandbuch Seite 79

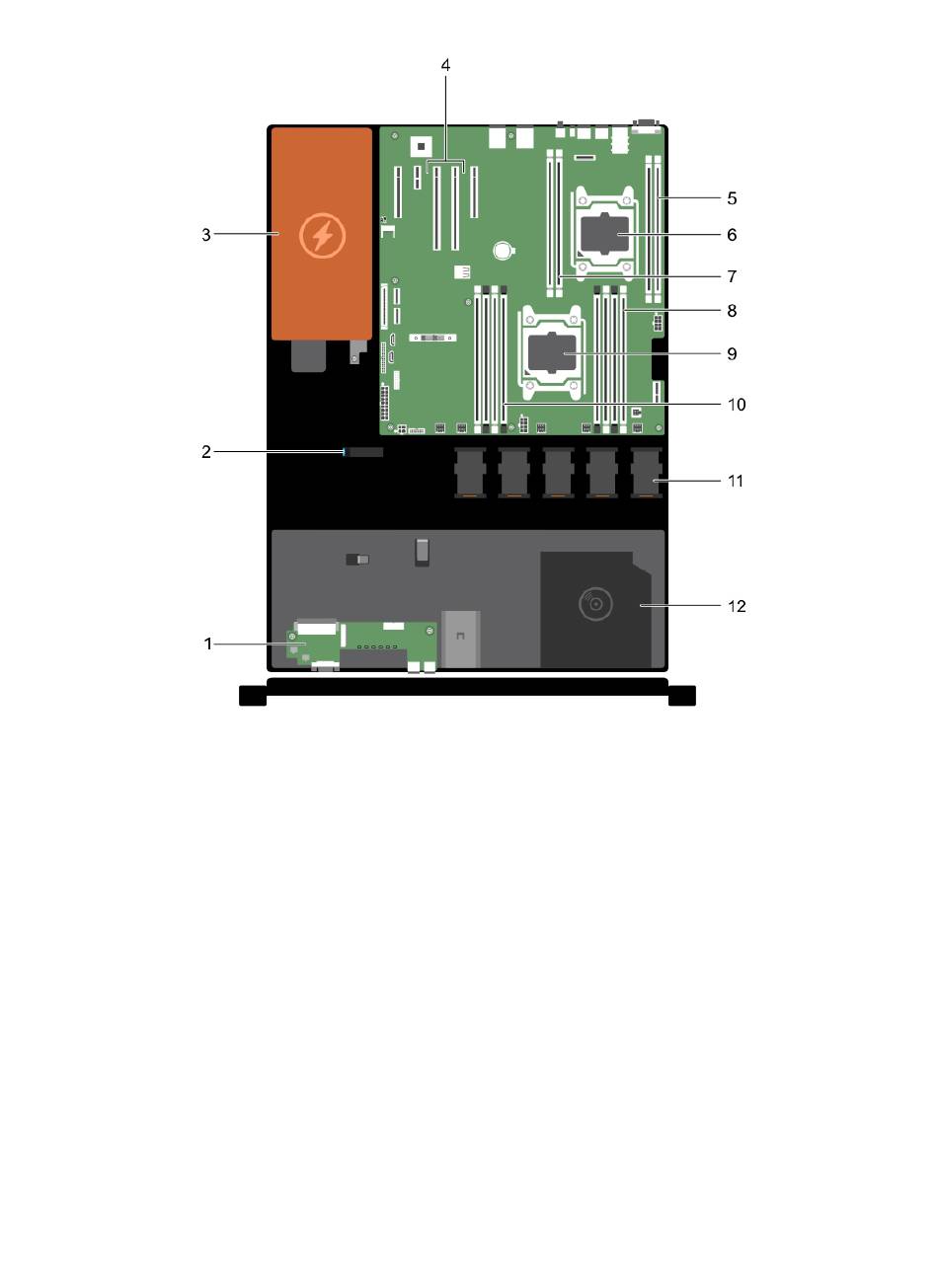

Abbildung 21. Das Systeminnere – mit verkabeltem Netzteil
1 Bedienfeld
3 Netzteil
5 Speichermodulsockel (B3, B4)
7 Speichermodulsockel (B1, B2)
9 Prozessor 1
11 Kühlungslüfter (5)
2 Kabelführungsklemme
4 Anschluss für Erweiterungskarten-Riser (2)
6 Prozessor 2
8 Speichermodulsockel (A1, A5, A2, A6)
10 Speichermodulsockel (A3, A7, A4, A8)
12 Optisches Laufwerk (optional)
Installieren und Entfernen von Systemkomponenten 79
