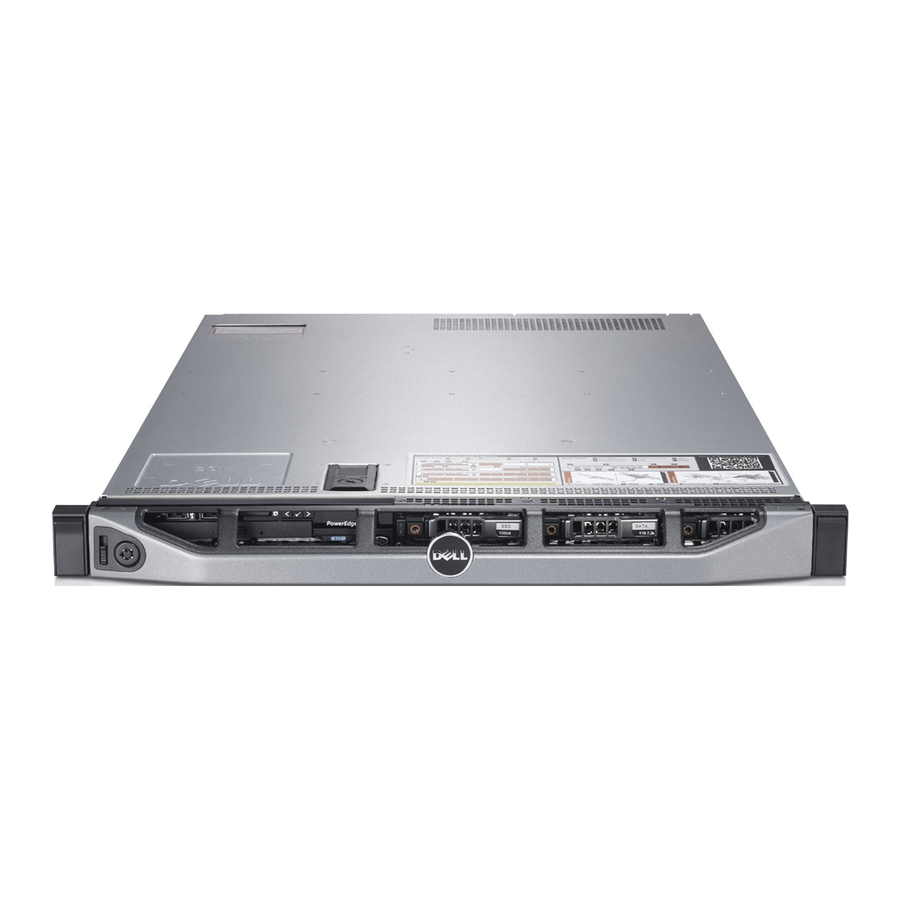

Dell PowerEdge R420 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Server
  5. PowerEdge R420
  6. Benutzerhandbuch
Dell PowerEdge R420 Benutzerhandbuch

Dell PowerEdge R420 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für PowerEdge R420:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Dell PowerEdge R420-Systeme
Benutzerhandbuch
Vorschriftenmodell: E18S Series
Vorschriftentyp: E18S001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell PowerEdge R420

Inhaltszusammenfassung für Dell PowerEdge R420

  • Seite 1 Dell PowerEdge R420-Systeme Benutzerhandbuch Vorschriftenmodell: E18S Series Vorschriftentyp: E18S001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. © 2013 Dell Inc. Alle Rechte vorbehalten. In diesem Text verwendete Marken: Dell , das Dell Logo, Dell Boomi...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Wissenswertes zum System..................... 9 ......................9 Merkmale und Anzeigen auf der Vorderseite ...........................13 Merkmale des LCD-Displays ..............................14 Startbildschirm ..............................14 Setup-Menü ........................... 15 Menü „View“ (Anzeige) ..............................15 Diagnoseanzeigen ............................17 Laufwerksanzeigemuster ......................18 Merkmale und Anzeigen auf der Rückseite ..............................19 NIC-Anzeigecodes ............................
  • Seite 4 ..................... 39 Bildschirm Boot Manager (Boot-Manager) ........................39 UEFI Boot Menu (UEFI-Startmenü) ..........................40 Integrierte Systemverwaltung ......................40 Dienstprogramm für iDRAC-Einstellungen ................40 Aufrufen des Dienstprogramms für iDRAC-Einstellungen ......................40 Änderung der thermischen Einstellungen 3 Installieren von Systemkomponenten................... 43 ............................43 Empfohlene Werkzeuge .............................43 Frontverkleidung (optional) ........................
  • Seite 5 ...........70 Installieren des optischen Laufwerks bei Systemen mit verkabelten Festplatten ..................................70 Lüfter ............................ 70 Entfernen eines Lüfters ..........................72 Installieren eines Lüfters ........................72 Interner USB-Speicherstick (optional) ......................72 Austauschen des internen USB-Sticks ....................73 Erweiterungskarten und Erweiterungskarten-Riser ..................73 Richtlinien zur Installation von Erweiterungskarten ........................74 Entfernen einer Erweiterungskarte .......................
  • Seite 6 ............................100 Bedienfeldbaugruppe ..........................100 Entfernen des Bedienfelds ...........................101 Installieren des Bedienfelds ........................102 Entfernen des Bedienfeldmoduls .........................105 Installieren des Bedienfeldmoduls ................................106 VGA-Modul ..........................106 Entfernen des VGA-Moduls ......................... 107 Installieren des VGA-Moduls ......................107 Abdeckung für die Stromverteilungsplatine ................107 Entfernen der Abdeckung für die Stromverteilungsplatine .................
  • Seite 7 5 Verwenden der Systemdiagnose..................127 ............................127 Dell Online Diagnostics ..........................127 Integrierte Dell-Systemdiagnose ..................127 Einsatzbereich der integrierten Systemdiagnose ....................127 Ausführen der integrierten Systemdiagnose ......................128 Bedienelemente der Systemdiagnose 6 Jumper und Anschlüsse......................129 ....................129 Einstellungen der Jumper auf der Systemplatine ........................

  • Seite 9: Wissenswertes Zum System

    Wissenswertes zum System Merkmale und Anzeigen auf der Vorderseite Abbildung 1. Merkmale und Anzeigen auf der Vorderseite – System mit vier 3,5-Zoll-Festplatten Element Anzeige, Taste oder Symbol Beschreibung Anschluss Betriebsanzeige, Die Betriebsanzeige leuchtet, wenn das System Netzschalter eingeschaltet ist. Über den Netzschalter wird die Stromversorgung des Systems gesteuert.
  • Seite 10 Element Anzeige, Taste oder Symbol Beschreibung Anschluss Um den iDRAC (falls er nicht im F2-iDRAC-Setup deaktiviert ist) zurückzusetzen, betätigen Sie die Taste und halten Sie sie mindestens 15 Sekunden lang gedrückt. Bildschirmanschluss Ermöglicht das Anschließen eines VGA-Bildschirms am System. LCD-Menütasten Ermöglicht das Navigieren durch das LCD- Bedienfeldmenü.
  • Seite 11 Element Anzeige, Taste oder Symbol Beschreibung Anschluss ANMERKUNG: Bei ACPI-konformen Betriebssystemen erfolgt beim Betätigen des Netzschalters zunächst ein ordnungsgemäßes Herunterfahren, bevor die Stromversorgung ausgeschaltet wird. Dient dazu, Softwareprobleme und Fehler von NMI-Taste Gerätetreibern zu beheben, wenn bestimmte Betriebssysteme verwendet werden. Sie können diese Taste mit einer aufgebogenen Büroklammer betätigen.
  • Seite 12 Element Anzeige, Taste oder Symbol Beschreibung Anschluss Informationsbereich Ein ausziehbares Etikettenfeld, auf dem Sie nach Bedarf Systeminformationen wie die Service-Tag-Nummer, NIC, MAC-Adresse usw. verzeichnen können. Bildschirmanschluss Ermöglicht das Anschließen eines VGA-Bildschirms an das System. Festplattenlaufwerke Bis zu acht 2,5-Zoll-Festplatten oder SSD-Laufwerke Abbildung 3.

  • Seite 13: Merkmale Des Lcd-Displays

    Element Anzeige, Taste oder Symbol Beschreibung Anschluss Bildschirmanschluss Ermöglicht das Anschließen eines VGA-Bildschirms an das System. Diagnoseanzeigen Die Diagnoseanzeigen leuchten auf, um einen Fehlerstatus anzuzeigen. USB-Anschlüsse (2) Ermöglicht das Anschließen von USB-Geräten an das System. Die Schnittstellen sind USB-2.0-konform. Informationsbereich Ein ausziehbares Etikettenfeld, auf dem Sie nach Bedarf Systeminformationen wie die Service-Tag-Nummer, NIC, MAC-Adresse usw.

  • Seite 14: Startbildschirm

    Element Taste Beschreibung Right (Rechts) Bewegt den Cursor schrittweise vorwärts. Beim Durchlaufen einer Meldung: • Drücken Sie einmal, um das Tempo des Durchlaufs zu erhöhen. • Drücken Sie noch einmal, um anzuhalten. • Drücken Sie ein weiteres Mal, um zur Standard-Laufgeschwindigkeit zurückzukehren.

  • Seite 15: Menü „View" (Anzeige)

    Menü „View“ (Anzeige) ANMERKUNG: Wenn Sie eine Option im Menü „View“ (Anzeige) auswählen, müssen Sie die Option bestätigen, bevor Sie den nächsten Vorgang durchführen. Option Beschreibung iDRAC IP (iDRAC-IP) Anzeige der IPv4- oder IPv6-Adressen für den iDRAC6. Die Optionen sind DNS (Primary und Secondary), Gateway, IP und Subnet (kein Subnet bei IPv6).
  • Seite 16 Zustandsanzeige Zustand Maßnahme eines Lüfters oder einer Festplatte). Festplattenanzeige Zustand Maßnahme Die Anzeige leuchtet Nicht erforderlich. grün, um Festplattenaktivität zu melden. Stromanzeige Zustand Maßnahme Die Anzeige blinkt Informieren Sie sich im Systemereignisprotokoll oder anhand der gelb, wenn im Systemmeldungen genauer über den jeweiligen Fehler. Falls ein System ein Problem mit dem Netzteil vorliegt, überprüfen Sie die LED am elektrischer Fehler...

  • Seite 17: Laufwerksanzeigemuster

    Speicheranzeige Zustand Maßnahme Die Anzeige blinkt Informieren Sie sich im Systemereignisprotokoll oder in den gelb, wenn ein Systemmeldungen über die Position des betroffenen Speicherfehler Speichermoduls. Bauen Sie das Speichermodul aus und setzen Sie aufgetreten ist. es wieder ein. Lässt sich das Problem dadurch nicht beheben, lesen Wie Sie Hilfe bekommen.

  • Seite 18: Merkmale Und Anzeigen Auf Der Rückseite

    Laufwerkstatusanzeig Zustand emuster (nur RAID) ANMERKUNG: Die Laufwerksstatusanzeige bleibt aus, bis alle Laufwerke nach dem Einschalten des Systems initialisiert sind. Während dieser Zeit können keine Laufwerke hinzugefügt oder entfernt werden. Blinkt grün, gelb und Vorausgesagter Laufwerksausfall erlischt Blinkt gelb, viermal Laufwerk ausgefallen pro Sekunde Blinkt grün, langsam...

  • Seite 19: Nic-Anzeigecodes

    Element Anzeige, Taste oder Symbol Beschreibung Anschluss Ethernet-Anschlüsse (2) Integrierter NIC-Anschluss (10/100/1000-Mbit/s) USB-Anschlüsse (2) Ermöglicht das Anschließen von USB-Geräten an das System. Die Schnittstellen sind USB-2.0-konform. Systemidentifikationsanschl Zum Anschließen der optionalen Systemstatusanzeige- Baugruppe über den optionalen Kabelführungsarm. Systemidentifikationstaste Die Identifikationstasten auf der Vorder- und Rückseite dienen dazu, ein bestimmtes System innerhalb eines Racks zu lokalisieren.

  • Seite 20: Betriebsanzeigecodes

    Anzeige Anzeigecode Verbindungsanzeige Der NIC ist mit einem gültigen Netzwerk bei weniger als seiner maximalen Port- leuchtet gelb Geschwindigkeit verbunden. Aktivitätsanzeige Netzwerkdaten werden gesendet oder empfangen. blinkt grün Betriebsanzeigecodes Jedes Netzteil besitzt einen durchsichtigen Leuchtgriff, der anzeigen kann, ob Strom anliegt oder ein Stromausfall vorliegt.

  • Seite 21: Weitere Nützliche Informationen

    System erworbene Komponenten. • Die vollständigen Namen der in diesem Dokument verwendeten Abkürzungen und Akronyme finden Sie im Glossar unter www.dell.com/support/manuals. ANMERKUNG: Wenn auf der Website www.dell.com/support/manuals aktualisierte Dokumente vorliegen, lesen Sie diese immer zuerst, denn frühere Informationen werden damit gegebenenfalls ungültig.

  • Seite 23: Verwenden Des System-Setups Und Des Boot-Managers

    Beschreibung Aufruf des System-Setups. <F2> Aufruf von „System Services“ (Systemdienste), über die <F10> der Lifecycle-Controller 2 (LC2) geöffnet wird. Der Dell LC2 unterstützt Systemverwaltungsfunktionen wie Betriebssystembereitstellung, Hardware-Diagnose, Firmware-Updates und Plattformkonfiguration über eine grafische Benutzeroberfläche. Der vollständige LC2- Funktionsumfang ist von der erworbenen iDRAC-Lizenz abhängig.

  • Seite 24: Auswahl Des Systemstartmodus

    ANMERKUNG: Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI-kompatibel sein. DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen erhalten Sie unter dell.com/ ossupport. Aufrufen des System-Setups Schalten Sie das System ein oder starten Sie es neu.

  • Seite 25: System-Setup-Optionen

    ANMERKUNG: Nur für den Standard-Grafikbrowser <Esc> Wechselt zur vorherigen Seite, bis der Hauptbildschirm angezeigt wird. Durch Drücken der Taste <Esc> im Hauptbildschirm wird eine Meldung angezeigt, in der Sie aufgefordert werden, alle nicht gespeicherten Änderungen zu speichern und das System erneut zu starten. <F1>...

  • Seite 26: Bildschirm System Information (Systeminformationen)

    Menüelement Beschreibung Boot Settings Zeigt Optionen an, mit denen der Startmodus (BIOS oder UEFI) festgelegt wird. Ermöglicht das (Starteinstellungen) Ändern der UEFI- und BIOS-Starteinstellungen. Integrated Devices Zeigt Optionen an, mit denen die Controller und Ports der integrierten Geräte aktiviert oder (Integrierte Geräte) deaktiviert und die dazugehörigen Funktionsmerkmale und Optionen festgelegt werden können.

  • Seite 27: Bildschirm Memory Settings (Speichereinstellungen)

    Optionen lauten Optimizer Mode (Optimierter Modus), Advanced ECC Mode (Erweiterter EEC-Modus), Mirror Mode (Spiegelung), Spare Mode (Redundanz), Spare with Advanced ECC Mode (Redundanz mit erweitertem EEC-Modus) und Dell Fault Resilient Mode (fehlerbelastbarer Dell-Modus). Standardmäßig ist für Memory Operating Mode (Speicherbetriebsmodus) die Option Optimizer Mode (Optimierter Modus) gesetzt.
  • Seite 28 Menüelement Beschreibung Standardmäßig ist die Option Logical Processor (Logischer Prozessor) auf Enabled (Aktiviert) gesetzt. QPI-Geschwindigkeit Ermöglicht das Festlegen der Einstellungen für die QuickPath Interconnect-Datenrate. Standardmäßig ist die Option QPI Speed (QPI-Geschwindigkeit) auf Maximum data rate (Maximale Datenrate) gesetzt. ANMERKUNG: Die Option „QPI Speed“ (QPI-Geschwindigkeit) wird nur dann angezeigt, wenn beide Prozessoren installiert sind.

  • Seite 29: Bildschirm Sata Settings (Sata-Einstellungen)

    Menüelement Beschreibung Prozessorkern- Zeigt die maximale Taktrate der Prozessorkerne an. Taktrate Processor Bus Speed Zeigt die Taktrate der Prozessorbusse an. (Prozessorbus- ANMERKUNG: Die Option „Processor Bus Speed“ (Prozessorbus-Taktrate) wird nur dann Taktrate) angezeigt, wenn beide Prozessoren installiert sind. Prozessor 1 ANMERKUNG: Die folgenden Einstellungen werden für jeden Prozessor im System angezeigt: Family-Model-...

  • Seite 30: Bildschirm Boot Settings (Starteinstellungen)

    Bildschirm Boot Settings (Starteinstellungen) Menüelement Beschreibung Boot Mode Ermöglicht das Festlegen des Systemstartmodus. (Startmodus) VORSICHT: Das Ändern des Startmodus kann dazu führen, dass das System nicht mehr startet, falls das Betriebssystem nicht im gleichen Startmodus installiert wurde. Wenn das Betriebssystem UEFI unterstützt, kann diese Option auf UEFI gesetzt werden. Bei der Einstellung BIOS ist die Kompatibilität mit Betriebssystemen gewährleistet, die UEFI nicht unterstützen.

  • Seite 31: Bildschirm Serial Communications (Serielle Kommunikation)

    Menüelement Beschreibung Interne SD- Aktiviert oder deaktiviert den internen SD-Kartenanschluss. Die Option Internal SD Card Port Kartenschnittstelle (Interner SD-Kartenanschluss) ist standardmäßig auf On (Ein) gesetzt. ANMERKUNG: Diese Option wird nur dann angezeigt, wenn IDSDM auf dem System installiert ist. Redundanz für Wenn der Mirror-Modus (Spiegelung) eingestellt ist, werden Daten auf beide SD-Karten interne SD-Karten geschrieben.

  • Seite 32: Bildschirm System Profile Settings (Systemprofileinstellungen)

    Custom (Benutzerdefiniert) gesetzt werden. Standardmäßig ist die Option System Profile (Systemprofil) auf Performance Per Watt Optimized (DAPC) (Optimiert für Leistung pro Watt [DAPC]) gesetzt. DAPC steht für Dell Active Power Controller (Aktive Dell-Energiesteuerung). ANMERKUNG: Die folgenden Parameter stehen nur dann zur Verfügung, wenn die Option System Profile (Systemprofil) auf Custom (Benutzerdefiniert) gesetzt ist.

  • Seite 33: Bildschirm System Security (Systemsicherheit)

    Menüelement Beschreibung Ermöglicht das Aktivieren oder Deaktivieren der Möglichkeit, einen Prozessor bei Inaktivität in einen Zustand mit minimaler Leistung zu versetzen. Standardmäßig ist die Option C1E auf Enabled (Aktiviert) gesetzt. C-Zustände Ermöglicht das Aktivieren oder Deaktivieren des Prozessorbetriebs in allen verfügbaren Stromzuständen.
  • Seite 34 Option auf Disabled (Deaktiviert) zu setzen. Standardmäßig ist die Option ung) BIOS Update Control (BIOS-Aktualisierungskontrolle) auf Unlocked (Nicht gesperrt) gesetzt. ANMERKUNG: BIOS-Aktualisierungen unter Verwendung des Dell Update Package sind von dieser Option nicht betroffen. Netzschalter Ermöglicht das Aktivieren oder Deaktivieren des Netzschalters auf der Vorderseite des Systems.

  • Seite 35: Verschiedene Einstellungen

    Menüelement Beschreibung Verzögerung [60s bis 240s]) Verschiedene Einstellungen Menüelement Beschreibung System Time Ermöglicht das Festlegen der Uhrzeit im System. System Date Ermöglicht das Festlegen des Datums im System. Asset Tag Zeigt die Systemkennnummer an und ermöglicht ihre Änderung zum Zweck der Sicherheit und Überwachung.

  • Seite 36: Zuweisen Eines System- Und/Oder Setup-Kennworts

    Zuweisen eines System- und/oder Setup-Kennworts ANMERKUNG: Mithilfe des Kennwort-Jumpers werden die System- und Setup-Kennwortfunktionen aktiviert oder deaktiviert. Weitere Informationen zu den Einstellungen des Kennwort-Jumpers finden Sie unter „Einstellungen der Jumper auf der Systemplatine“. Sie können nur dann ein neues Systemkennwort und/oder Setup-Kennwort zuweisen oder ein vorhandenes Systemkennwort und/oder Setup-Kennwort ändern, wenn die Kennwort-Jumper-Einstellung aktiviert ist und die Option Password Status (Kennwortstatus) auf Unlocked (Nicht gesperrt) gesetzt ist.

  • Seite 37: Verwenden Des Systemkennworts Zur Systemsicherung

    löschen oder zu ändern. Wenn die Option Password Status (Kennwortstatus) auf Locked. (Gesperrt) gesetzt ist, kann ein vorhandenes System- und/oder Setup-Kennwort nicht gelöscht oder geändert werden. So löschen oder ändern Sie das vorhandene System- und/oder Setup-Kennwort: Um das System-Setup aufzurufen, drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart die Taste <F2>.

  • Seite 38: Betrieb Mit Aktiviertem Setup-Kennwort

    Betrieb mit aktiviertem Setup-Kennwort Wenn die Option Setup Password (Setup-Kennwort) auf Enabled (Aktiviert) gesetzt ist, muss zuerst das korrekte Setup- Kennwort eingegeben werden, bevor die meisten Optionen des System-Setups bearbeitet werden können. Wird auch beim dritten Versuch nicht das korrekte Passwort eingegeben, zeigt das System die folgende Meldung an: Invalid Password! Number of unsuccessful password attempts: <x>...

  • Seite 39: Bildschirm Boot Manager (Boot-Manager)

    Ermöglicht den Zugriff auf das System-Setup. (System-Setup starten) System Utilities Ermöglicht den Zugriff auf den BIOS Update File Explorer (Explorer für BIOS- (Systemdienstprogra Aktualisierungsdateien), die Ausführung des Dell-Diagnoseprogramms und den Neustart des mme) Systems. UEFI Boot Menu (UEFI-Startmenü) Menüelement Beschreibung Select UEFI Boot Zeigt die Liste der verfügbaren UEFI-Startoptionen an (markiert mit Sternchen).

  • Seite 40: Integrierte Systemverwaltung

    ANMERKUNG: Bestimmte Plattformkonfigurationen unterstützen möglicherweise nicht alle Funktionen des Lifecycle Controllers. Weitere Informationen über das Einrichten des Lifecycle Controllers, das Konfigurieren von Hardware und Firmware sowie das Bereitstellen des Betriebssystems finden Sie in der Dokumentation zum Lifecycle Controller unter dell.com/ support/manuals. Dienstprogramm für iDRAC-Einstellungen Das Dienstprogramm für iDRAC-Einstellungen ist eine Oberfläche für das Einrichten und Konfigurieren der iDRAC-...
  • Seite 41 ANMERKUNG: Wenn die Benutzeroption auf die Standardeinstellung Automatisch gesetzt ist, kann die Benutzeroption nicht geändert werden. Stellen Sie die Felder Maximale Luft-Ablufttemperatur oder Offset für die Lüftergeschwindigkeit ein. Klicken Sie auf Zurück → Fertig stellen → Ja.

  • Seite 43: Installieren Von Systemkomponenten

    Installieren von Systemkomponenten Empfohlene Werkzeuge Für die in diesem Abschnitt beschriebenen Maßnahmen benötigen Sie gegebenenfalls die folgenden Werkzeuge: • Schlüssel für das Systemschloss • Kreuzschlitzschraubendreher der Größe 2 • Torx-Schraubendreher der Größen T10 und T15 • Geerdetes Erdungsband Frontverkleidung (optional) Installieren der Frontverkleidung Haken Sie das rechte Ende der Frontverkleidung am Gehäuse ein.

  • Seite 44: Entfernen Der Frontverkleidung

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 45: Schließen Des Systems

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 46 Abbildung 11. Innenansicht des Systems – mit einem nicht redundanten Netzteil Kühlgehäuse DIMM-Module (12) Netzteil Lüfter (5) Speichercontrollerkarte Optisches Laufwerk Erweiterungskarten-Riser 2 Festplattenlaufwerke (4) Erweiterungskarte Vordere E/A-Platine Erweiterungskarten-Riser 1 Kabelführungsklemme Kühlkörper für Prozessor 2...
  • Seite 47 Abbildung 12. Innenansicht des Systems – mit redundanten Netzteilen Abdeckung für die Stromverteilungsplatine Kühlgehäuse Netzteile (2) Speichercontrollerkarte Erweiterungskarten-Riser 2 Erweiterungskarte Erweiterungskarten-Riser 1 Kühlkörper für Prozessor 2 DIMM-Module (12) Lüfter (5) Optisches Laufwerk Festplattenlaufwerke (4) Bedienfeld Festplattenrückwandplatine Kabelführungsklemme Stromverteilungsplatine...

  • Seite 48: Kühlgehäuse

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 49: Installieren Des Kühlgehäuses

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 50 DIMM-Typ DIMMs bestückt Taktrate (in MT/s) Maximaler DIMM-Rank je je Kanal Kanal 1,5 V 1,35 V 1600, 1333, 1066 und 800 1333, 1066 und 800 Zweifach 1066 und 800 1066 und 800 Vierfach Das System enthält zwölf Speichersockel, die in zwei Sätze von sechs Sockeln aufgeteilt sind, einen Satz für jeden Prozessor.

  • Seite 51: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Kanal 3: Speichersockel A3 und A6 Prozessor 2 Kanal 1: Speichersockel B1 und B4 Kanal 2: Speichersockel B2 und B5 Kanal 3: Speichersockel B3 und B6 Allgemeine Richtlinien zur Installation von Speichermodulen Dieses System unterstützt die flexible Speicherkonfiguration. Es kann daher in jeder Konfiguration mit zulässiger Chipsatzarchitektur konfiguriert und ausgeführt werden.

  • Seite 52: Beispiel-Speicherkonfigurationen

    Erweiterter ECC-Modus (Advanced ECC/Lockstep) Der erweiterte ECC-Modus (Advanced ECC) dehnt SDDC von DIMMs der Gerätebreite x4 auf DIMMs der Gerätebreiten x4 und x8 aus. Dies schützt gegen Ausfälle einzelner DRAM-Chips im normalen Betrieb. Richtlinien für die Speicherinstallation: • Die Speichersockel A1, A4, B1 und B4 sind deaktiviert und unterstützen den erweiterten ECC-Modus nicht. •...
  • Seite 53 ANMERKUNG: In den folgenden Tabellen weisen die Abkürzungen 1R, 2R bzw. 4R auf Einfach-, Zweifach- bzw. Vierfach-DIMMs hin. Tabelle 1. Speicherkonfigurationen – Einzelprozessor Systemkapazität DIMM-Größe (in Anzahl der Organisationund DIMM-Steckplatzbelegung (in GB) DIMMs Taktrate 1R x8, 1333 MT/s 1R x8, 1600 MT/s 1R x8, 1333 MT/s A1, A2 1R x8, 1600 MT/s...

  • Seite 54: Entfernen Von Speichermodulen

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 55: Installieren Von Speichermodulen

    Abbildung 15. Auswerfen des Speichermoduls Speichermodul Auswurfvorrichtungen für das Speichermodul (2) Speichermodulsockel Wenn ein Speichermodul oder Speichermodulplatzhalter im Sockel installiert ist, entfernen Sie es/ihn. ANMERKUNG: Bewahren Sie entfernte Speichermodulplatzhalter für den zukünftigen Gebrauch auf. Abbildung 16. Entfernen des Speichermoduls Speichermodul oder Speichermodulplatzhalter Bauen Sie das Kühlgehäuse ein.
  • Seite 56 Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 57: Festplattenlaufwerke

    Speichermodul-Auswurfvorrichtungen Ausrichtungspassung für den Speichermodulsockel Speichermodul-Ausrichtungspassung ANMERKUNG: Das Speichermodul ist dann korrekt im Sockel eingesetzt, wenn die Auswurfhebel so ausgerichtet sind wie bei den anderen identischen Sockeln mit installierten Speichermodulen. Wiederholen Sie die Schritte 4 bis 7 dieses Verfahrens, um die verbleibenden Speichermodule zu installieren. Setzen Sie das Kühlgehäuse wieder ein.

  • Seite 58: Entfernen Eines 2,5-Zoll-Laufwerkplatzhalters

    Entfernen eines 2,5-Zoll-Laufwerkplatzhalters VORSICHT: Um eine ausreichende Systemkühlung zu gewährleisten, müssen alle leeren Laufwerkschächte mit entsprechenden Platzhaltern belegt werden. Entfernen Sie gegebenenfalls die Frontverkleidung. Drücken Sie die Freigabetaste und ziehen Sie den Laufwerkplatzhalter vollständig aus dem Laufwerkschacht. Abbildung 18. 2,5-Zoll-Laufwerkplatzhalter entfernen und installieren Laufwerksplatzhalter Freigabetaste Installieren eines 2,5-Zoll-Laufwerkplatzhalters...

  • Seite 59: Installieren Eines 3,5-Zoll-Laufwerksplatzhalters

    Abbildung 19. 3,5-Zoll-Laufwerkplatzhalter entfernen und installieren Laufwerkplatzhalter Entriegelungstaste Installieren eines 3,5-Zoll-Laufwerksplatzhalters Entfernen Sie gegebenenfalls die Frontverkleidung. Schieben Sie den Platzhalter in den Laufwerksschacht, bis die Entriegelungstaste einrastet. Bringen Sie gegebenenfalls die Frontverkleidung an. Entfernen eines hot-swap-fähigen Festplattenlaufwerks VORSICHT: Um Datenverlust zu vermeiden, stellen Sie sicher, dass das Betriebssystem das Installieren von Laufwerken im Hot-Swap-Verfahren unterstützt.

  • Seite 60: Installieren Eines Hot-Swap-Fähigen Festplattenlaufwerks

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 61: Entfernen Eines Verkabelten Festplattenlaufwerks

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 62: Installieren Eines Verkabelten Festplattenlaufwerks

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 63: Installieren Einer 2,5-Zoll-Festplatte In Einem 3,5-Zoll-Festplattenadapter

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 64 Abbildung 23. Hot-swap-fähige Festplatte aus einem Laufwerkträger entfernen und in einem Laufwerkträger installieren Laufwerkträger Schrauben (4) Festplatte Schraublöcher (4)
  • Seite 65 Abbildung 24. Festplattenadapter mit hot-swap-fähiger 2,5-Zoll-Festplatte aus einem 3,5-Zoll-Laufwerkträger entfernen und in einem 3,5-Zoll-Laufwerkträger installieren Laufwerkträger Schrauben (5) 3,5-Zoll-Festplattenadapter 2,5-Zoll-Festplatte...

  • Seite 66: Installieren Einer Festplatte Oder Eines Festplattenadapters In Einem Laufwerkträger

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 67: Optisches Laufwerk (Optional)

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 68: Installieren Des Optischen Laufwerks Bei Systemen Mit Hot-Swap-Fähigen Festplatten

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 69 Wenn Sie kein neues optisches Laufwerk einsetzen, installieren Sie den Platzhalter für das optische Laufwerk. Schließen Sie das System. Schließen Sie das System wieder an das Stromnetz an und schalten Sie das System sowie alle angeschlossenen Peripheriegeräte ein. 10. Bringen Sie gegebenenfalls die Frontverkleidung an. Abbildung 27.

  • Seite 70: Installieren Des Optischen Laufwerks Bei Systemen Mit Verkabelten Festplatten

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 71 Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 72: Installieren Eines Lüfters

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 73: Erweiterungskarten Und Erweiterungskarten-Riser

    Schließen Sie das System wieder an das Stromnetz an und schalten Sie das System sowie alle angeschlossenen Peripheriegeräte ein. Rufen Sie das System-Setup auf und vergewissern Sie sich, dass der USB-Stick vom System erkannt wurde. Abbildung 29. Internen USB-Stick austauschen USB-Speicherstick Anschluss für USB-Speicherstick Erweiterungskarten und Erweiterungskarten-Riser...

  • Seite 74: Entfernen Einer Erweiterungskarte

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 75 Abbildung 30. Erweiterungskarte aus Erweiterungskarten-Riser 1 entfernen und darin installieren Erweiterungskarte Erweiterungskartenverriegelung Griffstellen am Riser (2) Erweiterungskarten-Riser 1 Abbildung 31. Erweiterungskarte aus Erweiterungskarten-Riser 2 entfernen und darin installieren...

  • Seite 76: Installieren Einer Erweiterungskarte

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 77 Halten Sie den Erweiterungskarten-Riser an den Griffstellen fest und heben Sie ihn vom Riser-Anschluss auf der Systemplatine ab. Abbildung 32. Erweiterungskarten-Riser 1 entfernen und installieren Erweiterungskarten-Riser 1 Griffstellen am Erweiterungskarten-Riser (2) Riser-Führungen (2) Anschluss Abbildung 33. Entfernen und Installieren von Erweiterungskarten-Riser 2...

  • Seite 78: Installieren Der Erweiterungskarten-Riser 1 Und 2

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 79: Installieren Der Idrac-Port-Karte

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 80: Vflash Sd-Karte

    Sie bietet einen dauerhaften lokalen On-Demand-Speicher und eine benutzerdefinierte Bereitstellungsumgebung, die eine Automatisierung von Serverkonfiguration, Skripts und Image-Erstellung ermöglicht. Sie emuliert USB-Geräte. Weitere Informationen finden Sie unter Software → Systemverwaltung → Remote-Zugriffs-Controller von Dell (DRAC) iDRAC7-Benutzerhandbuch unter dell.com/support/manuals. Austauschen einer vFlash SD-Karte Identifizieren Sie den vFlash-Mediensteckplatz am System.

  • Seite 81: Internes Zweifaches Sd-Modul

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 82: Installieren Des Internen Zweifach-Sd-Moduls

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 83: Interne Sd-Karte

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 84: Integrierte Speichercontrollerkarte

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 85: Installieren Der Integrierten Speichercontrollerkarte

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 86: Prozessoren

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 87 Abbildung 38. Prozessorkühlkörper entfernen und installieren Verschlusssockel (4) Kühlkörper Halteschrauben (4) VORSICHT: Der Prozessor steht im Sockel unter starker mechanischer Spannung. Beachten Sie, dass der Freigabehebel plötzlich hochspringen kann, wenn er nicht festgehalten wird. Halten Sie Ihren Daumen fest auf dem Freigabehebel des Prozessorsockels und lösen Sie den Hebel aus der verriegelten Position, indem Sie ihn nach unten drücken und unter der Lasche hervorziehen.

  • Seite 88: Installieren Eines Prozessors

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 89 Upgrade auf ein redundantes 550-W-Netzteil durchzuführen, um mögliche Leistungseinbußen zu vermeiden. Bevor Sie ein Systemupgrade durchführen, laden Sie die aktuelle Version des System-BIOS von dell.com/support herunter. Befolgen Sie die in der komprimierten Download-Datei enthaltene Anleitung, um das Update auf dem System zu installieren.

  • Seite 90: Netzteile

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 91: Installieren Eines Redundanten Netzteils

    Drücken Sie auf die Sperrklinke und ziehen Sie das Netzteil gerade heraus, um es von der Stromverteilungsplatine zu lösen und aus dem Gehäuse zu entfernen. Abbildung 40. Redundantes Netzteil entfernen und installieren Redundante Netzteileinheit Sperrklinke Netzteilgriff Installieren eines redundanten Netzteils Stellen Sie sicher, dass beide Netzteile hinsichtlich des Typs identisch sind und die gleiche maximale Ausgangsleistung haben.

  • Seite 92: Entfernen Eines Nicht Redundanten Netzteils

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 93: Installieren Eines Nicht Redundanten Netzteils

    24-poliges Stromkabel SATA-Stromkabel 8-poliges Stromkabel Steg Installieren eines nicht redundanten Netzteils ANMERKUNG: Ein nicht redundantes hot-swap-fähiges Netzteil muss in Steckplatz 1 des Netzteilschachts installiert werden. Öffnen Sie das System. Richten Sie die Schraubenöffnung am Netzteil am Steg des Gehäuses aus. Ziehen Sie die Schraube fest, mit der das Netzteil am Gehäuse befestigt ist.

  • Seite 94: Systembatterie

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 95: Festplattenrückwandplatine

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 96 Stromanschluss für optisches Laufwerk Abbildung 45. Rückansicht der Rückwandplatine für vier Festplatten Festplattenrückwandplatine Signalanschluss der Rückwandplatine Stromanschluss der Rückwandplatine Abbildung 46. Rückwandplatine für vier Festplatten entfernen und installieren Freigabelaschen (2) Festplattenrückwandplatine Führungsstifte (2) Haken am Gehäuse (4)
  • Seite 97 Abbildung 47. Diagramm zur Kabelführung – Rückwandplatine für vier Festplatten Systemplatine Stromkabelanschluss Festplattenrückwandplatine Kabelführungsklemme SAS-Kabelanschluss Stromverteilungsplatine Kabelführung Kabelhalteklemme Signalkabelanschluss Abbildung 48. Vorderansicht der Rückwandplatine für acht Festplatten Festplattenanschlüsse (8)
  • Seite 98 Abbildung 49. Rückansicht der Rückwandplatine für acht Festplatten SAS-B-Anschluss SAS-A-Anschluss Stromanschluss der Rückwandplatine Signalanschluss der Rückwandplatine Abbildung 50. Rückwandplatine für acht Festplatten entfernen und installieren Festplattenrückwandplatine Freigabelaschen (2) Haken am Gehäuse (4)

  • Seite 99: Installieren Der Festplattenrückwandplatine

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 100: Bedienfeldbaugruppe

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 101: Installieren Des Bedienfelds

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 102: Entfernen Des Bedienfeldmoduls

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 103 Abbildung 54. Bedienfeldmodul entfernen und installieren – System mit verkabelten 3,5-Zoll-Festplatten Bedienfeldmodul Bedienfeld Schrauben am Bedienfeldmodul (2) Schrauben am LED-Display (2) Anschlusskabel des Bedienfeldmoduls LED-Display USB-Anschlusskabel...
  • Seite 104 Abbildung 55. Bedienfeldmodul entfernen und installieren – System mit hot-plug-fähigen 3,5-Zoll-Festplatten Bedienfeldmodul USB-Anschlusskabel Schrauben (2) Bedienfeld Anschlusskabel des Bedienfeldmoduls...

  • Seite 105: Installieren Des Bedienfeldmoduls

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 106: Vga-Modul

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 107: Installieren Des Vga-Moduls

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 108: Installieren Der Abdeckung Für Die Stromverteilungsplatine

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 109: Stromverteilungsplatine

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 110: Installieren Der Stromverteilungsplatine

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 111: Systemplatine

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 112: Installieren Der Systemplatine

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 113 Schließen Sie das System wieder an die Steckdose an und schalten Sie das System sowie alle angeschlossenen Peripheriegeräte ein. 10. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie unter iDRAC7-Benutzerhandbuch unter Software → Systemverwaltung → Remote-Zugriffs-Controller von Dell (DRAC) im dell.com/support/manuals.

  • Seite 115: Fehlerbehebung Beim System

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 116: Fehlerbehebung Bei Einem Seriellen E/A-Gerät

    Wenn sich das Problem auf diese Weise lösen lässt, ersetzen Sie die defekte Tastatur/Maus. Wenn das Problem nicht gelöst wurde, fahren Sie mit dem nächsten Schritt fort und beginnen Sie mit der Fehlerbehebung der anderen USB-Geräte am System. Schalten Sie alle angeschlossenen USB-Geräte aus und trennen Sie sie vom System. Starten Sie das System neu und rufen Sie das System-Setup auf, falls die Tastatur funktioniert.

  • Seite 117: Fehlerbehebung Bei Feuchtigkeit Im System

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 118: Fehlerbehebung Bei Der Systembatterie

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 119: Fehlerbehebung: Kühlungsprobleme

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 120 Falls ein Fehler diagnostiziert wird, führen Sie die vom Diagnoseprogramm empfohlenen Fehlerbehebungsmaßnahmen durch. Wenn das System nicht funktioniert, schalten Sie das System und die angeschlossenen Peripheriegeräte aus, und trennen Sie das System von der Netzstromquelle. Warten Sie mindestens 10 Sekunden lang und verbinden Sie dann das System wieder mit dem Netzstrom.

  • Seite 121: Fehlerbehebung Bei Einem Internen Usb-Stick

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 122: Fehlerbehebung Bei Einem Optischen Laufwerk

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 123: Fehlerbehebung Bei Einem Festplattenlaufwerk

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 124: Fehlerbehebung Bei Einem Speichercontroller

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 125: Fehlerbehebung Bei Erweiterungskarten

    Sie sollten nur die Behebung von Störungen sowie einfache Reparaturen unter Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 126 Stellen Sie sicher, dass der Prozessor und Kühlkörper ordnungsgemäß installiert sind. Schließen Sie das System. Führen Sie den entsprechenden Diagnosetest durch. Wenn weiterhin ein Problem angezeigt wird, lesen Sie Wie Sie Hilfe bekommen.

  • Seite 127: Verwenden Der Systemdiagnose

    Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.

  • Seite 128: Bedienelemente Der Systemdiagnose

    Programms auf anderen Systemen kann zu ungültigen Ergebnissen oder Fehlermeldungen führen. Drücken Sie beim Hochfahren des Systems die Taste <F11>. Verwenden Sie die vertikalen Pfeiltasten, um System Utilities (Systemprogramme) → Launch Dell Diagnostics (Dell- Diagnose starten) auszuwählen. Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden.

  • Seite 129: Jumper Und Anschlüsse

    Jumper und Anschlüsse Einstellungen der Jumper auf der Systemplatine Informationen über das Zurücksetzen des Kennwort-Jumpers zum Deaktivieren eines Kennworts finden Sie unter „Deaktivieren eines verlorenen Kennworts“. Tabelle 5. Einstellungen der Jumper auf der Systemplatine Jumper Einstellung Beschreibung PWRD_EN Die Kennwortfunktion ist aktiviert (Kontaktstifte 2-4). (Standardeinstellung) Die Kennwortfunktion ist deaktiviert (Kontaktstifte 4-6).

  • Seite 130: Anschlüsse Auf Der Systemplatine

    Anschlüsse auf der Systemplatine Abbildung 61. Jumper und Anschlüsse auf der Systemplatine Element Anschluss Beschreibung INT_STORAGE Anschluss für Speichercontrollerkarte ID_BTN Systemidentifikationstaste CMA_JACK Systemidentifikationsanschluss USB 2 USB-Anschluss USB 1 USB-Anschluss IO_RISER2 Anschluss für Riser 2 NIC2 Netzwerkanschluss NIC1 Netzwerkanschluss Bildschirmanschluss Serieller Anschluss IO_RISER1 Anschluss für Riser 1 CPU2...

  • Seite 131: Deaktivieren Eines Verlorenen Kennworts

    Element Anschluss Beschreibung B1, B4, B2, B5, B3, B6 Speichermodulsockel FAN4 Lüfteranschluss FAN3 Lüfteranschluss PWR_CONN_1 Stromanschluss (8-polig) FAN2 Lüfteranschluss A1, A4, A2, A5, A3, A6 Speichermodulsockel BP_SIG Signalanschluss der Rückwandplatine PWR_CONN_2 Stromanschluss (24-polig) CPU1 Prozessorsockel 1 PDB_CONN Anschluss für Stromverteilungsplatine BATTERY Batteriesockel CTRL_PNL_MB...
  • Seite 132 Öffnen Sie das System. Setzen Sie den Jumper-Stecker auf den Kennwort-Jumper. Schließen Sie das System. Weisen Sie ein neues System- und/oder Setup-Kennwort zu.

  • Seite 133: Technische Daten

    Technische Daten Prozessor Prozessortyp Ein oder zwei Intel Xeon-Prozessoren der Produktfamilie E5-2400 und E5-2400 v2 Erweiterungsbus Bustyp PCI-Express (Generation 2 und 3) Erweiterungssteckplätze über Riserkarte: Riser 1 (Steckplatz 1) Ein x4-Steckplatz mit halber Bauhöhe und halber Baulänge (für Einzelprozessor) oder ein x16- Steckplatz mit halber Bauhöhe und halber Baulänge (für zwei Prozessoren) Riser 2...
  • Seite 134 SATA, SAS-SSD, SATA-SSD oder Nearline-SAS) ANMERKUNG: Systeme mit vier Festplatten unterstützen Software-RAID. Weitere Informationen zum Software-RAID finden Sie in der Dokumentation zum Dell PowerEdge RAID-Controller (PERC) unter dell.com/support/manuals. Systeme mit acht Festplatten Bis zu acht interne, hot-swap-fähige 2,5-Zoll-Festplatten (SAS, SATA, SAS-SSD, SATA-SSD oder Nearline-SAS) in den Festplattensteckplätzen 0 bis 7...
  • Seite 135 • Verminderte Systemleistung ist zulässig. • Nicht redundante Netzteile werden nicht unterstützt. • Andere als die von Dell zugelassenen Peripheriekarten werden nicht unterstützt. • Maximale Höhe für die Betriebstemperatur muss 3050 m (10.000 Fuß) sein. Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen bei verschiedenen Systemkonfigurationen finden Sie unter dell.com/environmental_datasheets.
  • Seite 136 Umgebungsbedingungen Maximaler Temperaturgradient (Betrieb und Lagerung) 20 °C/h (36 °F/h) Lagerungstemperatur-Grenzwerte –40 °C bis 65 °C (–40 °F bis 149 °F) Temperatur (Dauerbetrieb) Temperaturbereiche (in einer Höhe von weniger als 950 10 °C bis 35 °C (50 °F bis 95 °F) keine direkte m oder 3117 ft) Sonneneinstrahlung auf die Geräte.
  • Seite 137 Umgebungsbedingungen Luftfilterung Rechenzentrum-Luftfilterung gemäß ISO Klasse 8 pro ISO 14644-1 mit einer oberen Konfidenzgrenze von 95 ANMERKUNG: Gilt ausschließlich für Rechenzentrumumgebungen. Luftfilterungsanforderungen beziehen sich nicht auf ANMERKUNG: Die ins Rechenzentrum IT-Geräte, die für die Verwendung außerhalb eines eintretende Luft muss über MERV11- oder Rechenzentrums, z.B.

  • Seite 139: Systemmeldungen

    Systemmeldungen LCD-Meldungen ANMERKUNG: Gilt nur für Systeme, die über einen LCD-Bildschirm verfügen. Die LCD-Meldungen bestehen aus kurzen Textnachrichten, die sich auf Ereignisse beziehen, die im Systemereignisprotokoll (SEL) aufgezeichnet sind. Informationen über das SEL und über die Konfiguration der Systemverwaltungseinstellungen finden Sie in der Dokumentation der Systemverwaltungssoftware. ANMERKUNG: Wenn das System nicht startet, drücken Sie die Systemidentifikationstaste mindestens 5 Sekunden lang, bis ein Fehlercode auf dem LCD-Display erscheint.
  • Seite 140 ANMERKUNG: Wenn eine Systemmeldung ausgegeben wird, die hier nicht aufgeführt ist, ziehen Sie die Dokumentation der während der Meldung gerade ausgeführten Anwendung oder die Dokumentation zum Betriebssystem zu Rate, um eine Erläuterung der Meldung und Angaben zur empfohlenen Maßnahme zu erhalten. ANMERKUNG: In einigen Meldungen wird eine bestimmte Systemkomponente anhand des Namens (<name>...
  • Seite 141 Fehlercode Meldungsinformationen ASR0001 Meldung The watchdog timer reset the system (Der Watchdog-Zeitmesser hat das System zurückgesetzt). Einzelheiten Das Betriebssystem oder eine Anwendung konnte nicht innerhalb der Zeitüberschreitungsperiode kommunizieren. Das System wurde zurückgesetzt. Aktion Überprüfen Sie das Betriebssystem, die Anwendung, die Hardware und das Systemereignisprotokoll auf Ausnahmeereignisse.
  • Seite 142 Fehlercode Meldungsinformationen CPU0000 number > has an internal error (IERR). (Prozessor <Nummer> Meldung CPU < weist einen internen Fehler auf [IERR].) number > has an internal error (IERR). (Prozessor <Nummer> LCD-Meldung CPU < weist einen internen Fehler auf [IERR].) Einzelheiten Das Systemereignisprotokoll und die Betriebssystemprotokolle weisen möglicherweise darauf hin, dass die Ausnahme außerhalb des Prozessors aufgetreten ist.
  • Seite 143 Fehlercode Meldungsinformationen CPU0023 number > is absent (Prozessor <Nummer> fehlt). Meldung CPU < LCD-Meldung CPU < number > is absent. Check CPU. (Prozessor <Nummer> fehlt. Überprüfen Sie den Prozessor.) Aktion Überprüfen Sie die Prozessorinstallation. Setzen Sie den Prozessor gegebenenfalls neu ein. CPU0204 number >...
  • Seite 144 Fehlercode Meldungsinformationen number > protocol error detected. Power cycle system. LCD-Meldung CPU < (Protokollfehler bei Prozessor <Nummer> festgestellt. Schalten Sie das System aus und wieder ein.) Einzelheiten Das Systemereignisprotokoll und die Betriebssystemprotokolle weisen möglicherweise darauf hin, dass die Ausnahme außerhalb des Prozessors aufgetreten ist.
  • Seite 145 Fehlercode Meldungsinformationen Einzelheiten Das Systemereignisprotokoll und die Betriebssystemprotokolle weisen möglicherweise darauf hin, dass die Ausnahme außerhalb des Prozessors aufgetreten ist. Aktion Überprüfen Sie das Systemereignisprotokoll und die Betriebssystemprotokolle auf Ausnahmen. Wenn keine Ausnahmen vorliegen, fahren Sie fort. Schalten Sie das System aus und nehmen Sie es für eine Minute vom Netz.
  • Seite 146 Fehlercode Meldungsinformationen FAN0001 number > temperature is less than the critical warning threshold Meldung CPU < (Die Temperatur von Prozessor <Nummer> ist niedriger als der kritische Warnungsschwellenwert). number > RPM liegt außerhalb des zulässigen Bereichs. Lüfter LCD-Meldung Lüfter < überprüfen. Einzelheiten Die Betriebsgeschwindigkeit des Lüfters liegt außerhalb des zulässigen Bereichs.
  • Seite 147 Fehlercode Meldungsinformationen Einzelheiten Das Kabel ist möglicherweise für einen ordnungsgemäßen Betrieb erforderlich. Die Systemfunktionalität kann eingeschränkt sein. Aktion Überprüfen Sie, ob das Kabel vorhanden ist; dann erneut installieren oder verbinden. MEM0000 Meldung Persistent correctable memory errors detected on a memory device location >...
  • Seite 148 Fehlercode Meldungsinformationen Einzelheiten Möglicherweise ist der Speicher nicht betriebsbereit. Diese Meldung ist ein frühzeitiger Hinweis auf einen möglichen zukünftigen nicht korrigierbaren Fehler. Aktion Setzen Sie die Speichermodule neu ein. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. MEM0702 location >...
  • Seite 149 Fehlercode Meldungsinformationen MEM8000 Meldung Correctable memory error logging disabled for a memory device at location > (Protokollierung beständiger korrigierbarer location < Speicherfehler wurde für ein Speichergerät an Position <Position> deaktiviert). location >. Re-seat memory. (SBE-Protokoll an LCD-Meldung SBE log disabled on < <Position>...
  • Seite 150 Fehlercode Meldungsinformationen Aktion Schalten Sie den Eingangsstrom aus und wieder ein, aktualisieren Sie die Komponententreiber und installieren Sie das Gerät wieder, wenn es entfernt werden kann. PCI1320 Meldung A bus fatal error was detected on a component at bus bus >device< device >function < func > (Bei einer Komponente an Bus <...
  • Seite 151 Fehlercode Meldungsinformationen PCI1360 number > (Bei Meldung A bus fatal error was detected on a component at slot < einer Komponente auf Steckplatz <Nummer> wurde ein schwerwiegender Busfehler festgestellt). number >. Re-seat PCI card. LCD-Meldung Bus fatal error on slot < (Schwerwiegender Busfehler auf Steckplatz <Nummer>.
  • Seite 152 Fehlercode Meldungsinformationen PST0129 Meldung Memory is detected, but is not configurable (Speicher wurde erkannt, ist jedoch nicht konfigurierbar). LCD-Meldung Memory is detected, but is not configurable. Check memory devices. (Speicher wurde erkannt, ist jedoch nicht konfigurierbar. Überprüfen Sie die Speichergeräte.) Einzelheiten Das System-BIOS hat Speicher erkannt, konnte den Speicher jedoch nicht für den Systembetrieb konfigurieren.
  • Seite 153 Fehlercode Meldungsinformationen PSU0006 number > type mismatch (Nicht übereinstimmender Meldung Power supply < Typ des Netzteils <Nummer>). number > is incorrectly configured. Check PSU. LCD-Meldung Power supply < (Netzteil <Nummer> ist falsch konfiguriert. Überprüfen Sie die Netzteileinheit.) Einzelheiten Power supplies should be of the same input type and power rating. Aktion Installieren Sie übereinstimmende Netzteile und überprüfen Sie die ordnungsgemäße Konfiguration in diesem Handbuch.
  • Seite 154 Fehlercode Meldungsinformationen number >-Temperatur befindet sich außerhalb des zulässigen LCD-Meldung PSU < Bereichs. PSU überprüfen. Einzelheiten Die Systemleistung ist möglicherweise herabgesetzt. Aktion Überprüfen Sie die Betriebsmgebung des Systems, einschließlich der Luftzirkulation und Eingangstemperatur. Überprüfen Sie Protokolle auf Informationen zu Temperatur- und Kühlkomponentenfehlern. PSU0034 number >...
  • Seite 155 Fehlercode Meldungsinformationen number > festgestellt. PSU LCD-Meldung Ein Lüfterfehler wurde auf PSU < überprüfen. Aktion Überprüfen auf Lüfterblockade. Wenn das Problem weiterhin besteht, lesen Sie Wie Sie Hilfe bekommen. PSU0076 Meldung Eine Netzteil-Leistungs-Nichtübereinstimmung wurde festgestellt; number > ist auf < value > Watt ausgelegt. Netzteil <...
  • Seite 156 Fehlercode Meldungsinformationen Aktion Überprüfen Sie das Ereignisprotokoll auf Netzteilfehler. Überprüfen Sie die Systemkonfiguration und den Stromverbrauch und installieren Sie entsprechend Netzteile. PWR1005 Meldung The system performance degraded because the user-defined power capacity has changed (Die Systemleistung wurde herabgesetzt, weil sich die benutzerdefinierte Stromkapazität geändert hat). Einzelheiten Die benutzerdefinierten Stromeinstellungen haben den Systembetrieb beeinträchtigt.
  • Seite 157 Fehlercode Meldungsinformationen Aktion Ist dies nicht gewollt, entfernen Sie den Datenträger und deaktivieren Sie den Schreibschutz. RFM1201 Meldung Internal Dual SD Module redundancy lost (Verlust der internen Zweifach-SD-Modulredundanz). LCD-Meldung Internal Dual SD Module redundancy is lost. Check SD Card. (Verlust der internen Zweifach-SD-Modulredundanz.
  • Seite 158 Fehlercode Meldungsinformationen Aktion Ist dies nicht gewollt, entfernen Sie den Datenträger und deaktivieren Sie den Schreibschutz. SEC0031 Meldung The chassis is open while the power is on (Das Gehäuse ist bei eingeschaltetem Strom geöffnet). LCD-Meldung Intrusion detected. Check chassis cover. (Eingriff festgestellt. Überprüfen Sie die Gehäuseabdeckung.) Einzelheiten Das Gehäuse ist geöffnet.
  • Seite 159 Fehlercode Meldungsinformationen Einzelheiten Wenn das Systemereignisprotokoll nicht initialisiert werden kann, werden Plattformstatus- und Fehlerereignisse nicht erfasst. Manche Verwaltungssoftware meldet keine Plattformausnahmen. Aktion Starten Sie den Verwaltungscontroller oder iDRAC neu. Nehmen Sie das System vom Netz und legen Sie es dann wieder an das Netz. Wenn das Problem weiterhin besteht, wenden Sie sich an den Support.

  • Seite 160: Warnmeldungen

    Fehlercode Meldungsinformationen Einzelheiten Die Umgebungslufttemperatur ist zu hoch oder mindestens ein Lüfter ist möglicherweise ausgefallen. Aktion Überprüfen Sie die Betriebsumgebung des Systems und überprüfen Sie das Ereignisprotokoll auf Lüfterfehler. TMP0121 Meldung The system inlet temperature is greater than the upper critical threshold (Die Eintrittstemperatur des Systems ist höher als der obere kritische Schwellenwert).

  • Seite 161: Diagnosemeldungen

    ANMERKUNG: Warnmeldungen werden entweder vom Anwendungsprogramm oder vom Betriebssystem ausgegeben. Weitere Informationen finden Sie in der Dokumentation des Betriebssystems oder der jeweiligen Anwendung. Diagnosemeldungen Die Diagnoseprogramme des Systems geben eventuell Meldungen aus, wenn Sie auf dem System Diagnosetests ausführen. Weitere Informationen über die Systemdiagnose finden Sie unter „Ausführen der integrierten Systemdiagnose“.

  • Seite 163: Wie Sie Hilfe Bekommen

    Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Besuchen Sie dell.com/support.

Inhaltsverzeichnis
