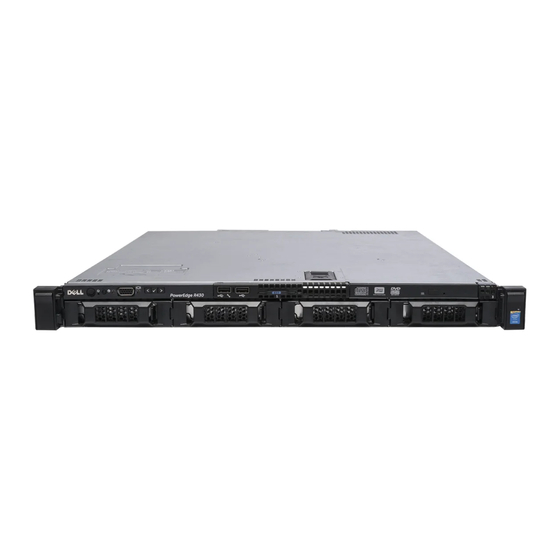

Dell PowerEdge R430
Benutzerhandbuch
Vorschriftenmodell: E28S Series
Vorschriftentyp: E28S001

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell PowerEdge R430

Inhaltszusammenfassung für Dell PowerEdge R430

  • Seite 1 Dell PowerEdge R430 Benutzerhandbuch Vorschriftenmodell: E28S Series Vorschriftentyp: E28S001...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2015 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell ™...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Wissenswertes über Ihr System................8 ..................8 Merkmale und Anzeigen auf der Vorderseite .........................15 Merkmale des LCD-Display ..........................16 Startbildschirm ........................... 16 Setup-Menü ..........................17 Ansichtsmenü ..........................17 Diagnoseanzeigen .................19 Anzeigecodes für hot-swap-fähige Festplatten ..................20 Funktionen und Anzeigen auf der Rückseite ..........................22 NIC-Anzeigecodes ..................
  • Seite 4 Details zum Bildschirm „Miscellaneous Settings“ (Verschiedene Einstellungen) ....................50 Wissenswertes über Start-Manager .......................50 Aufrufen des Start-Managers ....................51 Hauptmenü des Start-Managers ..................51 Wissenswertes zum Dell Lifecycle Controller ........................51 Ändern der Startreihenfolge ..................... 51 Auswählen des Systemstartmodus ................52 Zuweisen eines System- und Setup-Kennworts ..............53 Verwenden des Systemkennworts zur Systemsicherung ......53...
  • Seite 5 .................76 Einsetzen eines 3,5-Zoll-Festplattenplatzhalters ..............76 Entfernen eines verkabelten Festplattenlaufwerks ..............77 Installieren eines verkabelten Festplattenlaufwerks ................78 Entfernen eines hot-swap-fähigen Laufwerks ................79 Einsetzen einer hot-swap-fähigen Festplatte ......80 Installieren eines 2,5-Zoll-Laufwerks in einem 3,5-Zoll-Laufwerksadapter ......81 Entfernen eines 2,5-Zoll-Laufwerks aus einem 3,5-Zoll-Laufwerksadapter ..........82 Installieren eines Laufwerksadapters in einem Laufwerksträger ..........
  • Seite 6 ......................106 Entfernen eines Prozessors ......................110 Einsetzen eines Prozessors ......................113 Einsetzen des Kühlkörpers ............................. 114 Netzteile ........................115 Hot-Spare-Funktion ..................115 Entfernen eines redundanten Netzteils ..................116 Installieren eines redundanten Netzteils ................117 Entfernen eines nicht redundanten Netzteils ................118 Installieren eines nicht redundanten Netzteils ....................
  • Seite 7 Integrierte Dell-Systemdiagnose ...............162 Einsatzbereich der integrierten Systemdiagnose ..........162 Ausführen der integrierten Systemdiagnose vom Start-Manager ..... 162 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller ..................163 Bedienelemente der Systemdiagnose 7 Jumper und Anschlüsse.................. 164 ..................164 Jumper-Einstellungen auf der Systemplatine ........................

  • Seite 8: Wissenswertes Über Ihr System

    Wissenswertes über Ihr System Der Dell PowerEdge R430 ist ein Rack-Server, der bis zu zwei Prozessoren basierend auf der Intel Xeon EP E5-2600 v3-Produktreihe, bis zu zwölf DIMMs und bis zu zehn Festplatten-/SSD-Laufwerke unterstützt. Die R430 Systeme sind in den folgenden Konfigurationen erhältlich: Tabelle 1.
  • Seite 9 Tabelle 2. Merkmale und Anzeigen auf der Vorderseite – Gehäuse für vier hot-swap-fähige 3,5-Zoll- Festplattenlaufwerke Element Anzeige, Taste oder Symbol Beschreibung Anschluss Betriebsanzeige, Die Betriebsanzeige leuchtet, wenn das System Netzschalter eingeschaltet ist. Über den Netzschalter wird die Stromversorgung des Systems gesteuert. ANMERKUNG: Bei ACPI-konformen Betriebssystemen erfolgt nach Betätigen des Netzschalters zunächst ein ordnungsgemäßes...
  • Seite 10 Funktion eines regulären USB-Anschlusses oder Verwaltungsport bietet Zugriff auf die iDRAC Direct-Funktionen. Weitere Informationen finden Sie im Benutzerhandbuch für den integrierten Dell Remote Access Controller unter Dell.com/ idracmanuals. USB-Anschluss Ermöglicht das Anschließen von USB-Geräten am System. Die Schnittstelle ist USB-2.0-konform.
  • Seite 11 Funktion eines regulären USB-Anschlusses oder Verwaltungsport bietet Zugriff auf die iDRAC Direct-Funktionen. Weitere Informationen finden Sie im Benutzerhandbuch für den integrierten Dell Remote Access Controller unter Dell.com/ idracmanuals. USB-Anschluss Ermöglicht das Anschließen von USB-Geräten am System. Die Schnittstelle ist USB-2.0-konform.
  • Seite 12 Funktion eines regulären USB-Anschlusses oder Verwaltungsport bietet Zugriff auf die iDRAC-Funktionen. Weitere Informationen finden Sie im Benutzerhandbuch für den integrierten Dell Remote Access Controller unter Dell.com/idracmanuals. Diagnose-Anzeige Die Diagnose-Anzeige beginnt zu leuchten, um einen Fehlerstatus anzuzeigen. Weitere Informationen finden Sie unter Diagnoseanzeigen.
  • Seite 13 Element Anzeige, Taste oder Symbol Beschreibung Anschluss Betriebsanzeige, Die Betriebsanzeige leuchtet, wenn das System Netzschalter eingeschaltet ist. Über den Netzschalter wird die Stromversorgung des Systems gesteuert. ANMERKUNG: Bei ACPI-konformen Betriebssystemen erfolgt nach Betätigen des Netzschalters zunächst ein ordnungsgemäßes Herunterfahren, bevor die Stromversorgung ausgeschaltet wird.
  • Seite 14 Abbildung 4. Funktionen und Anzeigen auf der Vorderseite – Gehäuse für vier verkabelte 3,5-Zoll- Festplattenlaufwerke Tabelle 5. Funktionen und Anzeigen auf der Vorderseite von vier verkabelten 3,5-Zoll-Festplatten Element Anzeige, Taste oder Symbol Beschreibung Anschluss Betriebsanzeige, Die Betriebsanzeige leuchtet, wenn das System Netzschalter eingeschaltet ist.

  • Seite 15: Merkmale Des Lcd-Display

    Das LCD-Display Ihres Systems stellt Systeminformationen sowie Status- und Fehlermeldungen bereit, um anzugeben, ob das System ordnungsgemäß arbeitet oder ob es gewartet werden muss. Weitere Informationen zu Fehlermeldungen finden Sie im „Dell Event and Error Messages Reference Guide“ (Dell Referenzhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/openmanagemanuals >...

  • Seite 16: Startbildschirm

    Abbildung 5. Merkmale des LCD-Display Tabelle 6. Merkmale des LCD-Display Element Taste Beschreibung Left (Links) Bewegt den Cursor schrittweise zurück. Auswählen Wählt den vom Cursor markierten Menüeintrag aus. Right (Rechts) Bewegt den Cursor schrittweise vorwärts. Beim Durchlaufen einer Meldung: • Drücken Sie einmal, um das Tempo des Durchlaufs zu erhöhen.

  • Seite 17: Ansichtsmenü

    LCD-Meldungen mit SEL-Einträgen. Wählen Sie Simple (Einfach) aus, um LCD-Fehlermeldungen als vereinfachte benutzerfreundliche Beschreibung anzuzeigen. Weitere Informationen zu Fehlermeldungen finden Sie im „Dell Event and Error Messages Reference Guide“ (Dell Benutzerhandbuch zu Ereignis- und Fehlermeldungen) unter Dell.com/ openmanagemanuals > OpenManage Software.
  • Seite 18 Problems. Weitere im Standby-Modus befindet Informationen zu Fehlermeldungen finden und Fehler vorliegen (z. B. Sie im Referenzhandbuch für Dell Ereignis- Ausfall eines Lüfters oder und Fehlermeldungen Dell Event and Error einer Festplatte). Messages Reference Guide unter Dell.com/openmanagemanuals >...

  • Seite 19: Anzeigecodes Für Hot-Swap-Fähige Festplatten

    Symbol Beschreibung Zustand Fehlerbehebung Siehe Wie Sie Hilfe bekommen. Speicheranzei Die Anzeige blinkt gelb, Informieren Sie sich im wenn ein Speicherfehler Systemereignisprotokoll oder in den auftritt. Systemmeldungen über die Position des ausgefallenen Speichermoduls. Bauen Sie das Speichermodul aus und setzen Sie es wieder ein.

  • Seite 20: Funktionen Und Anzeigen Auf Der Rückseite

    Tabelle 8. Anzeigen für hot-swap-fähige Festplatten Laufwerkstatusanzeigemuster (nur RAID) Zustand Blinkt grün, zweimal pro Sekunde Laufwerk wird identifiziert oder für den Ausbau vorbereitet. Laufwerk bereit zum Ein- oder Ausbau. ANMERKUNG: Die Festplattenstatusanzeige bleibt aus, bis alle Festplattenlaufwerke nach dem Einschalten des Systems initialisiert sind. Während dieser Zeit können keine Festplattenlaufwerke hinzugefügt oder entfernt werden.
  • Seite 21 Element Anzeige, Taste oder Symbol Beschreibung Anschluss Steckplatz für vFlash- Ermöglicht das Anschließen der vFlash-Karte. Medienkarte (optional) iDRAC-Anschluss Dedizierter Verwaltungsanschluss auf der iDRAC- (optional) Port-Karte. PCIe- Ermöglicht das Anschließen einer PCIe-Express- Erweiterungskartensteck Erweiterungskarte. plätze (2) Bildschirmanschluss Ermöglicht das Anschließen eines VGA-Bildschirms an das System.

  • Seite 22: Nic-Anzeigecodes

    Element Anzeige, Taste oder Symbol Beschreibung Anschluss Nicht redundantes Ein nicht redundantes Netzteil Wechselstrom-Netzteil mit 450 W ANMERKUNG: Nicht redundante Netzteile werden in Systemen mit verkabelten Festplatten und Systemen mit einer x4-Rückwandplatine unterstützt. ANMERKUNG: Bei nicht redundanten Netzteilen ist nur eine Steckdose vorhanden.

  • Seite 23: Anzeigecodes Für Ein Redundantes Netzteil

    Konvention Anzeigemuster Beschreibung Verbindungsanzeige Der NIC ist mit einem gültigen Netzwerk bei weniger als leuchtet gelb seiner maximalen Port-Geschwindigkeit verbunden. Aktivitätsanzeige leuchtet Netzwerkdaten werden gesendet oder empfangen. grün Anzeigecodes für ein redundantes Netzteil Jedes Wechselstrom-Netzteil besitzt einen beleuchteten, durchsichtigen Griff, durch den angezeigt wird, ob Strom anliegt oder ob ein Stromausfall vorliegt.
  • Seite 24 Firmware nicht das Netzkabel bzw. das Netzteil von der Stromversorgung. Wenn die Firmware-Aktualisierung unterbrochen wird, funktioniert das Netzteil nicht mehr. Sie müssen die Netzteil-Firmware mit dem Dell Lifecycle Controller zurücksetzen. Weitere Informationen finden Sie im Dell Lifecycle Controller User’s Guide (Benutzerhandbuch zum Dell Lifecycle Controller) unter Dell.com/idracmanuals.

  • Seite 25: Anzeigecodes Des Nicht Redundanten Netzteils

    System einzurichten und sich mit den Getting Started With Your System (Zum Einstieg in technischen Spezifikationen vertraut zu machen Ihr System), das im Lieferumfang Ihres System enthalten war, oder unter Dell.com/ poweredgemanuals das Betriebssystem zu installieren Dokumentation zum Betriebssystem unter...

  • Seite 26: Quick Resource Locator (Qrl)

    Quick Resource Locator (QRL) Verwenden Sie den Quick Resource Locator (QRL), um sofortigen Zugriff auf Systeminformationen und Anleitungsvideos zu erhalten. Besuchen Sie hierzu dell.com/QRL oder benutzen Sie Ihr Smartphone bzw. Tablet und den modellspezifischen Quick Resource(QR)-Code auf Ihrem Dell PowerEdge-System.
  • Seite 27 Abbildung 11. Quick Resource Locator...

  • Seite 28: Durchführen Der Anfänglichen Systemkonfiguration

    Schalten Sie das System mithilfe von iDRAC ein oder indem Sie den Netzschalter drücken. Schalten Sie die angeschlossenen Peripheriegeräte ein. Einrichten und Konfigurieren der iDRAC-IP-Adresse Sie können die IP-Adresse des integrierten Dell Remote Access Controller (iDRAC) über eine der folgenden Schnittstellen einrichten: •...

  • Seite 29: Anmelden Bei Idrac

    Weitere Informationen zum Einrichten und Konfigurieren von iDRAC finden Sie im "Integrated Dell Remote Access Controller User's Guide" (Dell Benutzerhandbuch zum integrierten Remote Access Controller) unter dell.com/esmmanuals. Anmelden bei iDRAC Sie können sich beim iDRAC als lokaler iDRAC-Benutzer, als Microsoft Active Directory-Benutzer oder als Lightweight Directory Access Protocol (LDAP)-Benutzer anmelden.

  • Seite 30: Herunterladen Und Installieren Von Treibern Und Firmware

    ANMERKUNG: Falls Sie keine Service-Tag-Nummer haben, wählen Sie Service-Tag-Nummer automatisch ermitteln aus, um zu ermöglichen, dass das System Ihre Service-Tag-Nummer automatisch erkennt, oder wählen Sie Aus einer Liste aller Dell Produkte wählen, um Ihr Produkt auf der Seite Produktauswahl auszuwählen.

  • Seite 31: Vor-Betriebssystem-Verwaltungsanwendungen

    Einstellungen und Funktionen Ihres Systems verwalten, ohne das Betriebssystem zu starten. Ihr PowerEdge-System verfügt über die folgenden Vor-Betriebssystem-Verwaltungsanwendungen: • System-Setup-Programm • Start-Manager • Dell Lifecycle Controller Navigationstasten Mit den Steuertasten können Sie schnell die Vor-Betriebssystem-Verwaltungsanwendungen aufrufen. Taste Beschreibung <F2> Ermöglicht den Zugriff auf das System-Setup.

  • Seite 32: Wissenswertes Über Das System-Setup

    Einrichten und Konfigurieren der iDRAC-Parameter mithilfe von UEFI. Sie können mit dem Dienstprogramm für die iDRAC-Einstellungen verschiedene iDRAC- Parameter aktivieren oder deaktivieren. Weitere Informationen zu diesem Dienstprogramm finden Sie im „Integrated Dell Remote Access Controller User’s Guide“ (Benutzerhandbuch zum integrierten Dell Remote Access Controller) unter Dell.com/idracmanuals.

  • Seite 33: Details Zum Bildschirm System Bios (System-Bios)

    Details zum Bildschirm System BIOS (System-BIOS) Im Bildschirm System BIOS (System-BIOS) können Sie bestimmte Funktionen wie die Boot-Reihenfolge, das Systemkennwort und das Setup-Kennwort bearbeiten, den RAID-Modus einstellen oder USB- Anschlüsse aktivieren oder deaktivieren. Zum Anzeigen des Bildschirms System-BIOS klicken Sie auf System Setup Main Menu (System-Setup- Hauptmenü) →...

  • Seite 34: Details Zum Bildschirm „System Information" (Systeminformationen)

    Details zum Bildschirm „System Information“ (Systeminformationen) Im Bildschirm System Information (Systeminformationen) können Sie Systemeigenschaften wie Service- Tag-Nummer, Systemmodell und BIOS-Version anzeigen. Zum Anzeigen des Bildschirms System Information (Systeminformationen) klicken Sie auf System Setup Main Menu (System-Setup-Hauptmenü) → System BIOS (System-BIOS) → System Information (Systeminformationen).

  • Seite 35: Bildschirm „Processor Settings" (Prozessoreinstellungen)

    Option Beschreibung Systemspeichersp Zeigt die Spannung des Systemspeichers an. annung Video Memory Zeigt die Größe des verwendeten Videospeichers an. Systemspeichertes Gibt an, ob während des Systemstarts Systemspeichertests ausgeführt werden. Die Optionen lauten Enabled (Aktiviert) und Disabled (Deaktiviert). Standardmäßig ist für System Memory Testing (Systemspeichertest) die Option Disabled (Deaktiviert) gesetzt.
  • Seite 36 Option Beschreibung (Alternative RTID (Requestor Transaction ID) Setting (Alternative RTID-(Requestor-Transaktions-ID-) [Requestor- Einstellung) auf Deaktiviert gesetzt. Transaktions-ID]- Einstellung) Virtualization Ermöglicht das Aktivieren oder Deaktivieren der zusätzlichen Hardwarefähigkeiten, Technology die für die Virtualisierung vorgesehen sind. Standardmäßig ist die Option (Virtualisierungste Virtualization Technology (Virtualisierungstechnologie) auf Enabled (Aktiviert) chnologie) gesetzt.

  • Seite 37: Details Zum Bildschirm "Sata Settings" (Sata-Einstellungen)

    Option Beschreibung Deaktivieren Aktiviert oder deaktiviert die Execute-Disable-Speicherschutztechnologie. ausführen Standardmäßig ist die Option Execute Disable (Execute-Disable-Modus) auf Enabled(Aktiviert) gesetzt. Leerlauf des Aktiviert oder deaktiviert die Fähigkeit des Betriebssystems, logische Prozessoren in logischen den Leerlaufzustand zu versetzen, um den Stromverbrauch zu reduzieren. Prozessors Standardmäßig ist die Option auf Disabled (Deaktiviert) gesetzt.
  • Seite 38 Option Beschreibung Embedded SATA Ermöglicht die Einstellung des eingebetteten SATA-Controllers auf einen der Modi (Integriertes SATA) Off (Aus), ATAAHCI oder RAID. In der Standardeinstellung ist die Option auf AHCI gesetzt. Security Freeze Sendet den Befehl zur Absturz-Sicherheitssperre während des POST an die Lock (Absturz- eingebetteten SATA-Laufwerke.
  • Seite 39 Option Beschreibung Option Beschreibung Drive Type Zeigt den Typ des Laufwerks an, das am SATA-Port (Laufwerkstyp) angeschlossen ist. Capacity Zeigt die Gesamtkapazität des Festplattenlaufwerks an. Für (Kapazität) Geräte mit Wechselmedien, wie z. B. optische Laufwerke, ist dieses Feld nicht definiert. Port D (Anschluss Legt den Laufwerkstyp des ausgewählten Geräts fest.
  • Seite 40 Option Beschreibung Option Beschreibung Capacity Zeigt die Gesamtkapazität des Festplattenlaufwerks an. Für (Kapazität) Geräte mit Wechselmedien, wie z. B. optische Laufwerke, ist dieses Feld nicht definiert. Port G (Anschluss Legt den Laufwerkstyp des ausgewählten Geräts fest. Für den Embedded SATA settings (Integrierte SATA-Einstellungen) im ATA-Modus setzen Sie dieses Feld auf Auto (Automatisch), um die BIOS-Unterstützung zu aktivieren.

  • Seite 41: Details Zum Bildschirm „Boot Settings" (Starteinstellungen)

    Option Beschreibung Option Beschreibung Capacity Zeigt die Gesamtkapazität des Festplattenlaufwerks an. Für (Kapazität) Geräte mit Wechselmedien, wie z. B. optische Laufwerke, ist dieses Feld nicht definiert. Port J (Anschluss Legt den Laufwerkstyp des ausgewählten Geräts fest. Für den Embedded SATA settings (Integrierte SATA-Einstellungen) im ATA-Modus setzen Sie dieses Feld auf Auto (Automatisch), um die BIOS-Unterstützung zu aktivieren.

  • Seite 42: Details Zum Bildschirm "Network Settings" (Netzwerkeinstellungen)

    Option Beschreibung Hard-Disk Failover Gibt die Festplatte an, von der im Falle eines Festplattenausfalls gestartet werden (Festplatten- soll. Die Geräte werden in der Hard-Disk Drive Sequence (Reihenfolge der Failover) Festplattenlaufwerke) im Menü Boot Option Setting (Einstellung der Startoption) ausgewählt. Wenn diese Option auf Disabled (Deaktiviert) gesetzt ist, wird der Startvorgang nur mit dem ersten Festplattenlaufwerk in der Liste versucht.
  • Seite 43 Option Beschreibung Benutzerzugängli Aktiviert oder deaktiviert die USB-Anschlüsse. Durch Deaktivierung der Option Only che USB- Back Ports On (Nur hintere Anschlüsse aktiviert) werden die vorderen USB- Schnittstellen Anschlüsse deaktiviert, während durch die Auswahl von All Ports Off (Alle Anschlüsse deaktiviert) alle USB-Anschlüsse deaktiviert werden. Die USB-Tastatur und -Maus funktioniert während des Startprozesses in bestimmten Betriebssystemen.

  • Seite 44: Details Zum Bildschirm „Serial Communication" (Serielle Kommunikation)

    Option Beschreibung (Aktiviert) gestellt ist, initialisiert das Betriebssystem den Zeitgeber. Wenn diese Option auf Disabled (Deaktiviert), d.h. auf die Standardeinstellung gesetzt ist, hat der Zeitgeber keine Auswirkungen auf das System. Speicher ordnete Aktiviert oder deaktiviert die Unterstützung für PCIe-Geräte, die große E/A über 4GB zu Speichermengen erfordern.

  • Seite 45: Details Zum Bildschirm „System Profile Settings" (Systemprofileinstellungen)

    ändern, wenn der Modus auf Custom (Benutzerdefiniert) gesetzt ist. In der Standardeinstellung ist diese Option auf Performance Per Watt Optimized (DAPC) gesetzt. DAPC steht für Dell Active Power Controller. ANMERKUNG: Alle Parameter auf dem Bildschirm „System Profile Settings“ (Systemprofileinstellungen) sind nur verfügbar, wenn die Option System Profile (Systemprofil) auf Custom (Benutzerdefiniert) gesetzt ist.
  • Seite 46 Option Beschreibung Memory Legt die Geschwindigkeit des Systemspeichers fest. Sie können die Option Frequency Maximum Performance (Maximale Leistung), Maximum Reliability (Maximale (Speicherfrequenz Zuverlässigkeit) oder eine bestimmte Geschwindigkeit auswählen. Turbo Boost Aktiviert oder deaktiviert den Prozessor im Turbo-Boost-Modus. In der (Turbo-Boost) Standardeinstellung ist diese Option auf Enabled (Aktiviert) gesetzt.

  • Seite 47: Details Zum Bildschirm „Systemsicherheitseinstellungen

    Option Beschreibung Number of Turbo ANMERKUNG: Wenn zwei Prozessoren im System installiert wurden, sehen Sie Boot Enabled einen Eintrag für Number of Turbo Boost Enabled Cores for Processor 2 Cores for (Anzahl der für Turbo-Boost aktivierten Kerne für Prozessor 2). Processor 1 (Anzahl der für Steuert die Anzahl der für Turbo-Boost aktivierten Kerne für Prozessor 1.
  • Seite 48 Option Beschreibung TPM Status Zeigt den TPM-Status an. TPM-Befehl VORSICHT: Das Löschen des TPM führt zum Verlust aller Schlüssel im TPM. Der Verlust von TPM-Schlüsseln kann den Startvorgang des Betriebssystems beeinträchtigen. Löscht alle Inhalte des TPMs. In der Standardeinstellung ist die Option TPM Clear (TPM löschen) auf No (Nein) gesetzt.

  • Seite 49: Menüelement Beschreibung

    Option Beschreibung Richtlinie zum Zeigt die Liste der Zertifikate und Hashes für den sicheren Start an, die beim sicheren Start – sicheren Start für authentifizierte Images verwendet werden. Übersicht Bildschirm „Benutzerdefinierte Einstellungen für die Richtlinie zum sicheren Start“ Die benutzerdefinierten Einstellungen für die Richtlinie zum sicheren Start werden nur angezeigt, wenn Secure Boot Policy (Richtlinie für den sicheren Start) auf Custom (Benutzerdefiniert) gesetzt ist.

  • Seite 50: Wissenswertes Über Start-Manager

    Option Beschreibung F1/F2 Prompt on Aktiviert oder deaktiviert die F1/F2-Eingabeaufforderung bei einem Fehler. Diese Error (Bei Fehler Option ist standardmäßig auf Enabled (Aktiviert) gesetzt. Die F1/F2- F1/F2- Eingabeaufforderung umfasst auch Tastaturfehler. Eingabeaufforderu Load Legacy Hiermit können Sie festlegen, ob das System-BIOS die Option ROM für ältere Video Option Videodaten (INT 10H) vom Video-Controller lädt.

  • Seite 51: Hauptmenü Des Start-Managers

    Wissenswertes zum Dell Lifecycle Controller Mit Dell Lifecycle Controller können Sie nützliche Aufgaben durchführen, wie die Konfiguration der BIOS- und Hardwareeinstellungen, Bereitstellung eines Betriebssystems, Aktualisierung der Treiber, Änderung der RAID-Einstellungen und Speichern der Hardwareprofile. Weitere Informationen zum Dell Lifecycle Controller finden Sie in der Dokumentation unter dell.com/esmmanuals.

  • Seite 52: Zuweisen Eines System- Und Setup-Kennworts

    DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu unterstützten Betriebssystemen erhalten Sie unter dell.com/ossupport. Zuweisen eines System- und Setup-Kennworts Voraussetzungen Sie können nur dann ein neues System Password (Systemkennwort) und Setup Password (Setup- Kennwort) zuweisen oder ein vorhandenes System Password (Systemkennwort) und Setup Password (Setup-Kennwort) ändern, wenn die Kennwort-Jumper-Einstellung auf enabled (aktiviert) und die Option...

  • Seite 53: Verwenden Des Systemkennworts Zur Systemsicherung

    Geben Sie das Systemkennwort erneut ein und klicken Sie auf OK. Wählen Sie die Option Setup Password (Setup-Kennwort) aus, geben Sie Ihr Setup-Kennwort ein und drücken Sie die <Eingabetaste> oder die <Tabulatortaste>. In einer Meldung werden Sie aufgefordert, das Setup-Kennwort erneut einzugeben. Geben Sie noch einmal das Setup-Kennwort ein und klicken Sie auf OK.

  • Seite 54: Betrieb Mit Aktiviertem Setup-Kennwort

    Setup Password (Setup-Kennwort) verwendet werden, um das Systemkennwort vor unbefugten Änderungen zu schützen. Integrierte Systemverwaltung Der Dell Lifecycle Controller bietet eine erweiterte integrierte Systemverwaltung während des gesamten Lebenszyklus des Servers. Der Lifecycle Controller kann während der Startsequenz gestartet werden und funktioniert unabhängig vom Betriebssystem.

  • Seite 55: Dienstprogramm Für Die Idrac-Einstellungen

    Weitere Informationen zum Einrichten von Lifecycle Controller, Konfigurieren von Hardware und Firmware sowie zum Bereitstellen des Betriebssystems finden Sie in der Dokumentation zu Lifecycle Controller unter dell.com/support/home. Dienstprogramm für die iDRAC-Einstellungen Das Dienstprogramm für iDRAC-Einstellungen ist eine Oberfläche für das Einrichten und Konfigurieren der iDRAC-Parameter unter Verwendung von UEFI.

  • Seite 56: Installieren Und Entfernen Von Systemkomponenten

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 57: Nach Der Arbeit An Komponenten Im Inneren Ihres Systems

    Nach der Arbeit an Komponenten im Inneren Ihres Systems Bringen Sie die Systemabdeckung an. Bringen Sie gegebenenfalls die Frontverkleidung an. Schließen Sie das System wieder an die Netzstromversorgung an. Schalten Sie das System sowie alle angeschlossenen Peripheriegeräte ein. Verwandte Aufgaben Installieren der optionalen Frontverkleidung Anbringen der Systemabdeckung Empfohlene Werkzeuge...

  • Seite 58: Entfernen Der Frontverkleidung

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die...

  • Seite 59: Entfernen Der Systemabdeckung

    VORSICHT: Das System darf maximal fünf Minuten lang ohne Abdeckung betrieben werden. Entfernen der Systemabdeckung Voraussetzungen Stellen Sie sicher, dass Sie die Informationen unter Sicherheitshinweise gelesen haben. Schalten Sie das System und alle angeschlossenen Peripheriegeräte aus. Trennen Sie das System von der Netzstromversorgung und den Peripheriegeräten. Entfernen Sie gegebenenfalls die Frontverkleidung.

  • Seite 60: Anbringen Der Systemabdeckung

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die...
  • Seite 61 Abbildung 14. Innenansicht des Systems – mit einem nicht redundanten Netzteil Bedienfeld Kabelführungsklemme Netzteil Anschluss für Erweiterungskarten-Riser (2) Speichermodulsockel (B3, B4) Prozessor 2 Speichermodulsockel (B1, B2) Speichermodulsockel (A1, A5, A2, A6) Prozessor 1 Speichermodulsockel (A3, A7, A4, A8) Kühlungslüfter (5) Optisches Laufwerk (optional)

  • Seite 62: Kühlgehäuse

    Abbildung 15. Innenansicht des Systems – mit redundanten Netzteilen Bedienfeld Festplatten-/SSD-Rückwandplatine Kabelführungsklemme Stromzwischenplatine Netzteile (2) PCIe-Erweiterungskarten-Riser (optional) Speichermodulsockel (B3, B4) Prozessor 2 Speichermodulsockel (B1, B2) Speichermodulsockel (A1, A5, A2, A6) Prozessor 1 Speichermodulsockel (A3, A7, A4, A8) Kühlungslüfter (6) Festplatten-/SSD-Laufwerke Optisches Laufwerk Kühlgehäuse...

  • Seite 63: Entfernen Des Kühlgehäuses

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 64: Einsetzen Des Kühlgehäuses

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 65 Abbildung 17. Systemspeicherplatine Die Speicherkanäle sind folgendermaßen organisiert: Prozessor 1 Kanal 0: Speichersockel A1 und A5 Kanal 1: Speichersockel A2 und A6 Kanal 2: Speichersockel A3 und A7 Kanal 3: Speichersockel A4 und A8 Prozessor 2 Kanal 0: Speichersockel B1 Kanal 1: Speichersockel B2 Kanal 2: Speichersockel B3...

  • Seite 66: Allgemeine Richtlinien Zur Installation Von Speichermodulen

    Kanal 3: Speichersockel B4 Die folgende Tabelle enthält die Speicherbelegungen und Taktraten für die unterstützten Konfigurationen. Tabelle 14. Unterstützte Konfigurationen DIMM-Typ DIMMs bestückt je Taktrate (in MT/s) Maximaler DIMM-Rank je Kanal Kanal 1,2 V RDIMM 2133, 1866, 1600, 1333 Dual-Rank oder Single-Rank 2133, 1866, 1600, 1333 Dual-Rank oder Single-Rank Allgemeine Richtlinien zur Installation von Speichermodulen...

  • Seite 67: Beispiel-Speicherkonfigurationen

    Die folgenden Abschnitte enthalten für jeden Modus weitere Richtlinien zur Belegung der Steckplätze. Erweiterter ECC-Modus (Lockstep) Der erweiterte ECC-Modus (Advanced ECC) dehnt SDDC von DIMMs der Gerätebreite x4 auf DIMMs der Gerätebreiten x4 und x8 aus. Dies schützt gegen Ausfälle einzelner DRAM-Chips im normalen Betrieb. Richtlinien für die Speicherinstallation: •...
  • Seite 68 Systemkapazit DIMM- Anzahl der DIMM-Rank, - DIMM-Steckplatzbelegung ät (in GB) Größe (in DIMMs Organisation und - Taktrate 1R, x8, 1866 MT/s 1R, x8, 2133 MT/s, A1, A2 1R, x8, 1866 MT/s 1R, x8, 2133 MT/s, A1, A2, A3, A4 1R, x8, 1866 MT/s 2R, x8, 2133 MT/s, A1, A2 2R, x8, 1866 MT/s...

  • Seite 69: Entfernen Des Speichermoduls

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 70: Einsetzen Von Speichermodulen

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 71 Befolgen Sie die Anweisungen unter Vor der Arbeit an Komponenten im Inneren Ihres Systems. Entfernen Sie das Kühlgehäuse. WARNUNG: Die Speichermodule sind auch nach dem Ausschalten des Systems eine Zeit lang zu heiß zum Anfassen. Lassen Sie die Speichermodule ausreichend lange abkühlen, bevor Sie sie berühren.

  • Seite 72: Festplattenlaufwerke

    Abbildung 19. Einsetzen des Speichermoduls Speichermodul Ausrichtungsführung Auswurfhebel am Sockelspeichermodul Das Speichermodul ist dann korrekt im Sockel eingesetzt, wenn die Auswurfhebel so ausgerichtet sind wie bei den anderen Sockeln mit installierten Speichermodulen. Wiederholen Sie die Schritte 3 und 4 dieses Verfahrens, um die verbleibenden Speichermodule einzubauen.

  • Seite 73: Entfernen Eines 2,5-Zoll-Festplattenplatzhalters

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 74: Einsetzen Eines 2,5-Zoll-Festplattenplatzhalters

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 75: Entfernen Eines 3,5-Zoll-Festplattenplatzhalters

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 76: Einsetzen Eines 3,5-Zoll-Festplattenplatzhalters

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 77: Installieren Eines Verkabelten Festplattenlaufwerks

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 78: Entfernen Eines Hot-Swap-Fähigen Laufwerks

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 79: Einsetzen Einer Hot-Swap-Fähigen Festplatte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 80: Installieren Eines 2,5-Zoll-Laufwerks In Einem 3,5-Zoll-Laufwerksadapter

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 81: Entfernen Eines 2,5-Zoll-Laufwerks Aus Einem 3,5-Zoll-Laufwerksadapter

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 82: Installieren Eines Laufwerksadapters In Einem Laufwerksträger

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 83: Entfernen Eines Festplattenlaufwerks Aus Einem Laufwerksträger

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 84: Optisches Laufwerk (Optional)

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 85: Installieren Eines Ultraflachen Optischen Laufwerks

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 86: Entfernen Des Optischen Standardlaufwerks

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 87: Installieren Des Optischen Standardlaufwerks

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 88: Lüfter

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 89: Einsetzen Eines Lüfters

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 90: Interner Usb-Speicherstick (Optional)

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 91: Erweiterungskarten Und Erweiterungskarten-Riser (Optional)

    Abbildung 30. Austauschen des internen USB-Sticks USB-Speicherstick Anschluss für USB-Speicherstick Nächste Schritte Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Drücken Sie beim Start die Taste <F2>, um das System-Setup aufzurufen, und überprüfen Sie, ob der USB-Schlüssel vom System erkannt wurde.
  • Seite 92 Erweiterungsk PCIe-Steckplatz Prozessorans Höhe Baulänge Verbind Steckplatzbre arten-Riser auf dem chluss ungsba Erweiterungskart ndbreit en-Riser PCIE_G3_X8 Prozessor 1 Volle Halbe Bauhöhe Baulänge Prozessor 1 Halbe Halbe Bauhöhe Bauhöhe ANMERKUNG: Die PCIE_G3_X8 und PCIE_G3_X16 sind die beiden unterschiedlichen Arten von Risern, die auf R430 Systemen unterstützt werden. Sie können die Installation einer Erweiterungskarte auf der Systemplatine nur mit dem Erweiterungskarten-Riser durchführen.

  • Seite 93: Entfernen Des Erweiterungskarten-Risers

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 94: Installieren Des Erweiterungskarten-Risers

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 95: Entfernen Einer Erweiterungskarte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 96: Installieren Einer Erweiterungskarte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 97: Idrac-Port-Karte (Optional)

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 98 Abbildung 33. Entfernen und Installieren der iDRAC-Port-Karte iDRAC-Port-Kartenhalter iDRAC-Port Schraube (2) vFlash-SD-Medienkarte iDRAC-Port-Karte iDRAC-Port-Kartenanschluss Nächste Schritte Installieren Sie gegebenenfalls die Erweiterungskarte. Installieren Sie den Erweiterungskarten-Riser. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Verwandte Aufgaben Entfernen des Erweiterungskarten-Risers Entfernen einer Erweiterungskarte Installieren einer Erweiterungskarte...

  • Seite 99: Installieren Der Idrac-Port-Karte

    Sie bietet einen dauerhaften lokalen On-Demand-Speicher und eine benutzerdefinierte Bereitstellungsumgebung, die eine Automatisierung von Serverkonfiguration, Skripten und Anzeigen ermöglicht. Sie emuliert USB-Geräte. Weitere Informationen finden Sie im "Integrated Dell Remote Access Controller User’s Guide" (Dell Benutzerhandbuch zum integrierten Remote Access Controller) unter dell.com/esmmanuals.

  • Seite 100: Internes Zweifaches Sd-Modul (Optional)

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die...

  • Seite 101: Einsetzen Einer Internen Sd-Karte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 102 Abbildung 35. Entfernen und Einsetzen des internen Dual SD-Moduls (IDSDM) Internes Dual SD-Modul LED-Statusanzeige (2) SD-Karte (2) SD-Kartensteckplatz 2 SD-Kartensteckplatz 1 IDSDM-Anschluss In der folgenden Tabelle werden die IDSDM-Anzeigecodes beschrieben. Tabelle 20. IDSDM-Anzeigecodes Konvention IDSDM-Anzeigecode Beschreibung Grün Weist darauf hin, dass die Karte online ist. Grün blinkend Weist auf Neuerstellung oder Aktivität hin.

  • Seite 103: Einsetzen Des Optionalen Internen Dual Sd-Moduls

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 104 Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 105: Einsetzen Der Integrierten Speichercontrollerkarte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 106: Entfernen Des Kühlkörpers

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 107 Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 108 Abbildung 37. Abfolge der Hebel beim Öffnen und Schließen der Prozessorabdeckung Sockelfreigabehebel Zuerst schließen Verriegelungssymbol Prozessor Sockelfreigabehebel Zuerst öffnen Entriegelungssymbol Halten Sie Ihren Daumen fest über dem Prozessorsockelfreigabehebel open first (Zuerst öffnen) neben dem Entriegelungssymbol und lösen Sie den Hebel aus der verriegelten Position, indem Sie ihn nach unten und unter der Lasche hervordrücken.
  • Seite 109 Abbildung 38. Entfernen und Einsetzen eines Prozessors Sockelfreigabehebel close first (Zuerst Stift-1-Ecke des Prozessors schließen) Prozessor Steckplatz (4) Prozessorabdeckung Sockelfreigabehebel open first (Zuerst öffnen) Sockel Sockelpassungen (4) Fassen Sie die Halterung an der Prozessorabdeckung an und heben Sie die Prozessorabdeckung an, bis der Sockelfreigabehebel open first (Zuerst öffnen) nach oben schwenkt.

  • Seite 110: Einsetzen Eines Prozessors

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 111 Halten Sie die Lasche in der Nähe des Verriegelungssymbols auf der Prozessorabdeckung und drehen Sie die Abdeckung mithilfe der Lasche nach oben und zur Seite. So setzen Sie den Prozessor in den Sockel ein: VORSICHT: Wenn der Prozessor falsch positioniert wird, kann dies eine dauerhafte Beschädigung der Systemplatine oder des Prozessors zur Folge haben.
  • Seite 112 Abbildung 39. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors 1. Prozessor 2. Wärmeleitpaste 3. Spritze für Wärmeleitpaste ANMERKUNG: Die Wärmeleitpaste ist nur für die einmalige Verwendung bestimmt. Entsorgen Sie die Spritze nach ihrer Verwendung. c. Setzen Sie den Kühlkörper auf den Prozessor. d.

  • Seite 113: Einsetzen Des Kühlkörpers

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 114: Netzteile

    Abbildung 40. Auftragen von Wärmeleitpaste auf der Oberseite des Prozessors Prozessor Wärmeleitpaste Spritze für die Wärmeleitpaste Setzen Sie den Kühlkörper auf den Prozessor. Ziehen Sie eine der vier Schrauben fest, mit denen der Kühlkörper auf der Systemplatine befestigt ist. Ziehen Sie die Schraube diagonal gegenüber der ersten Schraube, die Sie festgezogen haben, fest. ANMERKUNG: Ziehen Sie die Verschlussschrauben des Kühlkörpers beim Einbau nicht zu fest an.

  • Seite 115: Hot-Spare-Funktion

    ANMERKUNG: Verwenden Sie für Wechselstrom-Netzteile ausschließlich Netzteile mit dem Extended Power Performance (EPP)-Etikett auf der Rückseite. Der gleichzeitige Einsatz von Netzteileinheiten aus früheren Generationen von Dell PowerEdge Servern kann dazu führen, dass die Bedingung für ein Netzteil nicht übereinstimmt oder das Netzteil nicht eingeschaltet werden kann.

  • Seite 116: Installieren Eines Redundanten Netzteils

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die...

  • Seite 117: Entfernen Eines Nicht Redundanten Netzteils

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 118: Installieren Eines Nicht Redundanten Netzteils

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 119: Entfernen Des Netzteilplatzhalters

    Schritte Richten Sie die Schraubenöffnung am Netzteil am Steg des Gehäuses aus. Ziehen Sie die Schraube fest, mit der das Netzteil am Gehäuse befestigt ist. Verbinden Sie alle Stromkabel mit der Systemplatine, den Festplatten und dem optischen Laufwerk. Nächste Schritte Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 120: Einsetzen Des Netzteilplatzhalters

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 121: Festplattenrückwandplatine

    Schritte Machen Sie den Batteriesockel ausfindig, siehe Systemplatinenanschlüsse. VORSICHT: Um Beschädigungen am Batteriesockel zu vermeiden, müssen Sie den Sockel fest abstützen, wenn Sie eine Batterie installieren oder entfernen. Um die Batterie auszuwerfen, drücken Sie fest auf die positive Seite der Batterie in Richtung des Pfeils, wie in der nachfolgenden Abbildung dargestellt.

  • Seite 122: Entfernen Der Laufwerksrückwandplatine

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 123 Abbildung 45. Entfernen und Installieren einer 3,5-Zoll-SAS/SATA-Rückwandplatine (x4) oder einer 2,5- Zoll-SAS/SATA-Rückwandplatine (x4) Führung (2) Festplatten-/SSD-Rückwandplatine Sperrklinke (2) Stromkabel der Rückwandplatine Signalkabel der Rückwandplatine SAS_A-Anschluss auf der Rückwandplatine Anschluss für Festplatten-/SSD-Laufwerk...
  • Seite 124 Abbildung 46. Verkabelungsschema – 3,5-Zoll- oder 2,5-Zoll-SAS/SATA-Rückwandplatine (x4) SW_RAID_A-Anschluss auf der SATA_CDROM-Anschluss auf der Systemplatine Systemplatine Kabelführungsklemme SAS_A-Anschluss auf der Rückwandplatine Optisches Laufwerk (ODD) Festplattenrückwandplatine Systemplatine...
  • Seite 125 Abbildung 47. Entfernen und Installieren der 2,5-Zoll-SAS/SATA-Rückwandplatine (x8) Festplatten-/SSD-Rückwandplatine Stromkabel der Rückwandplatine Signalkabel der Rückwandplatine SAS_A-Kabelanschluss Sperrklinke (2) SAS_B-Kabelanschluss Anschluss für Festplatten-/SSD-Laufwerk...
  • Seite 126 Abbildung 48. Verkabelungsschema – 2,5-Zoll-SAS/SATA-Rückwandplatine (x8) Integrierte Speichercontrollerkarte SATA_CDROM-Anschluss auf der Systemplatine Kabelführungsklemme Optisches Laufwerk (ODD) SAS_A-Anschluss auf der SAS_ B-Anschluss auf der Rückwandplatine Rückwandplatine Festplatten-/SSD-Rückwandplatine Systemplatine...
  • Seite 127 Abbildung 49. Entfernen und Installieren der 2,5-Zoll-SAS/SATA-Rückwandplatine (x10) Festplatten-/SSD-Rückwandplatine Stromkabel der Rückwandplatine Sperrklinke (2) SAS_A-Anschluss auf der Rückwandplatine Anschluss für Festplatten-/SSD-Laufwerk SAS_ B-Anschluss auf der (10) Rückwandplatine SAS_ C-Anschluss auf der Rückwandplatine...
  • Seite 128 Abbildung 50. Verkabelungsschema – 2,5-Zoll-SAS/SATA-Rückwandplatine (x10) SW_RAID_A-Anschluss auf der SW_RAID_B-Anschluss auf der Systemplatine Systemplatine Anschluss SATA_HDD8-Anschluss auf der Anschluss SATA_HDD9-Anschluss auf Systemplatine der Systemplatine Kabelführungsklemme SAS_A-Anschluss auf der Rückwandplatine SAS_ B-Anschluss auf der SAS_ C-Anschluss auf der Rückwandplatine Rückwandplatine Festplatten-/SSD-Rückwandplatine 10.

  • Seite 129: Installieren Der Laufwerksrückwandplatine

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 130 VORSICHT: Wenden Sie keine übermäßige Kraft auf, wenn Sie das Bedienfeld entfernen, da Sie sonst die Anschlüsse beschädigen könnten. Lösen Sie die Verriegelungsklammern des Bedienfelds, indem Sie das Bedienfeld nach oben vom System abziehen. Entfernen Sie bei einem Gehäuse für ein System mit acht hot-swap-fähigen 2,5-Zoll- Festplattenlaufwerken die Schraube (an der Gehäuseunterseite), mit der das Bedienfeld am Gehäuse befestigt ist.
  • Seite 131 Abbildung 52. Entfernen und Installieren des Bedienfelds – Gehäuse für acht 2,5-Zoll-Festplatten-/SSD- Laufwerke Bedienfeld Kerben (4) Bedienfeldmodul LCD-Anschlusskabel...
  • Seite 132 Abbildung 53. Entfernen und Installieren des Bedienfelds – Gehäuse für zehn 2,5-Zoll-Festplatten-/SSD- Laufwerke Schraube Bedienfeldentriegelung Kabelhalteklammer Bedienfeldkabel, das an die Systemplatine angeschlossen ist J_FP_USB-Anschlusskabel Bedienfeld Nächste Schritte Bauen Sie die Bedienfeldplatine wieder ein. Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems.

  • Seite 133: Installieren Des Bedienfelds

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 134 Entfernen Sie alle Kabelverbindungen zwischen Bedienfeldmodul und Gehäuse. Abbildung 54. Entfernen und Installieren des Bedienfeldmoduls – Gehäuse mit vier verkabelten Festplatten Schraube (2) Anschlusskabel des Bedienfeldmoduls Bedienfeldmodul USB-Anschlusskabel Bedienfeld Schraube für LED-Display (2) LED-Display...
  • Seite 135 Abbildung 55. Entfernen und Installieren des Bedienfeldmoduls – Gehäuse mit vier Festplatten Bedienfeldmodul Schrauben am Bedienfeldmodul (2) Anschlusskabel des Bedienfeldmoduls Displaymodulkabel USB-Anschlusskabel...

  • Seite 136: Installieren Des Bedienfeldmoduls

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 137: Stromzwischenplatine

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 138: Installieren Der Stromzwischenplatine

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 139: Systemplatine

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 140 ANMERKUNG: Um Schäden an der Systemplatine zu vermeiden, stellen Sie sicher, dass Sie die Systemplatine nur an den Kanten anfassen. VORSICHT: Heben Sie die Systemplatinenbaugruppe nicht an einem Speichermodul, einem Prozessor oder anderen Komponenten an. Abbildung 58. Entfernen und Einsetzen der Systemplatine Schraube (9) Systemplatine T-Griff der Systemplatine...

  • Seite 141: Einsetzen Der Systemplatine

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 142 Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im Integrated Dell Remote Access Controller-Benutzerhandbuch unter Dell.com/ support/home. Stellen Sie Folgendes sicher: Verwenden Sie die Funktion Easy Restore (Einfache Wiederherstellung), um die Service-Tag- Nummer wiederherzustellen. Weitere Informationen finden Sie unter...

  • Seite 143: Modul Vertrauenswürdige Plattform

    Klicken Sie auf OK. Importieren Sie Ihre neue oder vorhandene Lizenz für iDRAC Enterprise. Weitere Informationen finden Sie im „Integrated Dell Remote Access Controller User's Guide“ (Dell Benutzerhandbuch für integrierten Remote Access Controller) unter dell.com/esmmanuals. Modul Vertrauenswürdige Plattform Das Trusted Platform Module (TPM) dient zum Generieren/Speichern von Schlüsseln, Schutz und...

  • Seite 144: Erneutes Aktivieren Des Tpm Für Bitlocker-Benutzer

    Abbildung 59. Einsetzen des TPM TPM-Anschluss Steckplatz am TPM-Anschluss Kunststoff-Schraube Steckplatz auf der Systemplatine Nächste Schritte Befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Inneren Ihres Systems. Erneutes Aktivieren des TPM für BitLocker-Benutzer Initialisieren Sie das TPM. Weitere Informationen über die Initialisierung des TPMs finden Sie unter http:// technet.microsoft.com/en-us/library/cc753140.aspx.
  • Seite 145 Klicken Sie im System Setup Main Menu (Hauptmenü des System-Setups) auf System BIOS (System- BIOS) → System Security Settings (Systemsicherheitseinstellungen). Wählen Sie in der Option Intel TXT On (Ein).

  • Seite 146: Fehlerbehebung Beim System

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 147: Fehlerbehebung Bei Einem Usb-Gerät

    Fehlerbehebung bei einem USB-Gerät Info über diese Aufgabe Gehen Sie zur Fehlerbehebung an einer USB-Tastatur/-Maus wie folgt vor. Wie Sie bei anderen USB- Geräten vorgehen, erfahren Sie in Schritt 7. Schritte Trennen Sie die Tastatur- und Mauskabel vom System und schließen Sie sie wieder an. Wenn das Problem weiterhin besteht, schließen Sie die Tastatur/Maus an den USB-Anschlüssen auf der entgegengesetzten Seite des Systems an.

  • Seite 148: Fehlerbehebung Bei Einer Nic

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die...

  • Seite 149: Fehlerbehebung Bei Einem Beschädigten System

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 150: Fehlerbehebung Bei Der Systembatterie

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 151: Fehlerbehebung Bei Netzteilen

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 152: Fehlerbehebung Bei Kühlungsproblemen

    Lüftergeschwindigkeit von dem Lüfterdrehzahl-Offset oder eine minimale Lüftergeschwindigkeit fest. Über RACADM-Befehle Führen Sie den Befehl racadm help system.thermalsettings aus. Weitere Informationen finden Sie im „Integrated Dell Remote Access User's Guide“ (Dell Benutzerhandbuch für integrierten Remote Access) unter dell.com/esmmanuals. Fehlerbehebung bei Lüftern Voraussetzungen VORSICHT: Viele Reparaturen am Computer dürfen nur von einem zertifizierten Servicetechniker...

  • Seite 153: Fehlerbehebung Beim Systemspeicher

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 154: Fehlerbehebung Bei Einem Internen Usb-Stick

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 155: Fehlerbehebung Bei Einer Sd-Karte

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 156: Fehlerbehebung Bei Einem Optischen Laufwerk

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 157: Störungen Bei Einem Festplattenlaufwerk Beheben

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 158: Fehlerbehebung Bei Einem Speichercontroller

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 159: Fehlerbehebung Bei Erweiterungskarten

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 160: Fehlerbehebung Bei Prozessoren

    Systemmeldungen Eine Liste der Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die die Systemkomponenten überwachen, generiert wird, finden Sie im "Dell Event and Error Messages Reference Guide" (Referenzhandbuch zu Ereignis- und Fehlermeldungen) unter dell.com/esmmanuals. Warnmeldungen Eine Warnmeldung macht auf mögliche Probleme aufmerksam und fordert Sie zu einer Reaktion auf, bevor das System eine Aufgabe fortsetzt.

  • Seite 161: Alarmmeldungen

    Alarmmeldungen Die Systemverwaltungssoftware erzeugt Warnmeldungen für das System. Warnmeldungen bestehen aus Informations-, Status-, Warn- und Fehlermeldungen zu Laufwerks-, Temperatur-, Lüfter- und Stromversorgungsbedingungen. Weitere Informationen finden Sie in der Dokumentation zur Systemverwaltungssoftware.

  • Seite 162: Verwenden Der Systemdiagnose

    Verwenden der Systemdiagnose Führen Sie bei Störungen im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des...

  • Seite 163: Bedienelemente Der Systemdiagnose

    Zeitstempel an. Diese Anzeige erfolgt nur dann, wenn mindestens eine Ereignisbeschreibung aufgezeichnet wurde. Weitere Informationen über die eingebettete Systemdiagnose finden Sie im ePSA Diagnostics Guide (Notebooks, Desktops and Servers) (ePSA-Diagnosehandbuch (Notebooks, Desktop-PCs und Server)) unter dell.com/support/home.

  • Seite 164: Jumper Und Anschlüsse

    Jumper und Anschlüsse Jumper-Einstellungen auf der Systemplatine Informationen über das Zurücksetzen des Kennwort-Jumpers zum Deaktivieren eines Kennworts finden Sie unter Deaktivieren eines vergessenen Kennworts. Tabelle 21. Jumper-Einstellungen auf der Systemplatine Jumper Einstellung Beschreibung PWRD_EN Die Funktion zum Rücksetzen des Kennworts ist aktiviert (Kontaktstifte 2-4).

  • Seite 165: Systemplatinenanschlüsse

    Systemplatinenanschlüsse Abbildung 60. Jumper und Anschlüsse auf der Systemplatine Tabelle 22. Jumper und Anschlüsse auf der Systemplatine Element Konnektor Beschreibung SYS_PWR_CONN (P1) Stromanschluss (24-polig) FB_USB USB-Anschluss (Vorderseite) PIB_CONN Anschluss der Stromzwischenplatine SATA_CDROM SATA-Anschluss CDROM MiniPERC PCIE_G3_X8 (CPU1) Mini-PERC-Kartenanschluss SATA_TBU SATA-Anschluss-Bandsicherungseinheit SW_RAID_B Software-RAID-Anschluss B CTRL_PNL...
  • Seite 166 Element Konnektor Beschreibung BATTERY Batteriesockel TPM_MODULE Trusted Platform Module-Anschluss J_PSWD_NVRAM Weitere Informationen finden Sie unter Jumper-Einstellungen auf der Systemplatine SLOT3 PCIE_G3_X16(CPU1) PCIe-Kartenanschluss 3 SLOT2 PCIE_G3_X16(CPU1) PCIe-Kartenanschluss 2 ANMERKUNG: Die PCIE_G3_X8 und PCIE_G3_X16 sind die beiden unterschiedlichen Arten von Risern, die auf dem R430-System unterstützt werden.

  • Seite 167: Deaktivieren Eines Verlorenen Kennworts

    Berücksichtigung der jeweiligen Angaben in den Produktdokumentationen von Dell durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams von Dell befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.

  • Seite 168: Technische Daten

    Technische Daten Tabelle 23. Physische Abmessungen Abmessungen und Gewicht Höhe 42,8 mm (1,68 Zoll) Breite Mit Rack-Befestigungselementen 482,4 mm (18,99 Zoll) Ohne Rack-Befestigungselemente 434,0 mm (17,08 Zoll) Tiefe (ohne Verkleidung) 607,0 mm (23,9 Zoll) Gewicht (maximal) 19,9 kg (43,87 Pfund) Gewicht (leer) 16,73 kg (36,88 Pfund) Tabelle 24.
  • Seite 169 Tabelle 26. Arbeitsspeicher – Technische Daten Speicher Registrierte DDR4-DIMMs mit 1.333 MT/s, 1.600 Architektur MT/s, 1.866 MT/s oder 2.133 MT/s Unterstützung für erweiterten EEC-Modus oder speicheroptimierten Betrieb Speichermodulsockel Zwölf 288-polig Kapazität der Speichermodule (RDIMMs) 4 GB (Einfach), 8 GB (Einfach und Zweifach), 16 GB (Einfach und Zweifach) und 32 GB (Einfach und Zweifach) RAM (Minimum)
  • Seite 170 Bis zu vier hotswap-fähige 2,5-Zoll-SAS-, SATA-, SATA-SSD- oder Nearline-SAS-Festplatten. ANMERKUNG: Systeme mit vier Festplatten unterstützen Software-RAID. Weitere Informationen zum Software-RAID finden Sie in der Dokumentation zum Dell PowerEdge RAID-Controller (PERC) unter dell.com/ support/home. Systeme mit acht Festplatten Bis zu acht hot-swap-fähige 2,5-Zoll-Festplatten (SAS, SATA, SATA-SSD oder Nearline-SAS).
  • Seite 171 Videospeicher 16 MB, freigegeben Tabelle 32. Umgebungsbedingungen Umgebungsbedingungen ANMERKUNG: Weitere Informationen zu Umgebungsbedingungen bei verschiedenen Systemkonfigurationen finden Sie unter dell.com/environmental_datasheets. Temperatur Bei Lagerung -40 °C bis 65 °C (–40 °F bis 149 °F) Dauerbetrieb (für Höhen unter 950 m oder 10 °C bis 35 °C (50 °F bis 95 °F) ohne direkte...
  • Seite 172 Umgebungsbedingungen Betrieb 10 % bis 80 % relative Luftfeuchtigkeit bei einem max. Taupunkt von 29 °C (84,2 °F). Zulässige Erschütterung Betrieb 0,26 G bei 5 Hz bis 350 Hz (alle Betriebsrichtungen) Bei Lagerung 1,88 G bei 10 Hz bis 500 Hz über 15 Min. (alle sechs Seiten getestet).
  • Seite 173 Umgebungsbedingungen ANMERKUNG: Gilt ausschließlich für ANMERKUNG: Die ins Rechenzentrum Rechenzentrumsumgebungen. eintretende Luft muss über MERV11- oder Luftfilterungsanforderungen beziehen sich MERV13-Filterung verfügen. nicht auf IT-Geräte, die für die Verwendung außerhalb eines Rechenzentrums, z. B. in einem Büro oder in einer Werkhalle, konzipiert sind.
  • Seite 174 Bei Temperaturen unter 5 °C darf kein Kaltstart durchgeführt werden. • Verminderte Systemleistung ist zulässig. • Nicht redundante Netzteile werden nicht unterstützt. • Andere als die von Dell zugelassenen Peripheriekarten werden nicht unterstützt. • Maximale Höhe für die Betriebstemperatur muss 3050 m (10.000 Fuß) sein.

  • Seite 175: Wie Sie Hilfe Bekommen

    Wenn Sie uns Ihre Meinung zu diesem Dokument mitteilen möchten, schreiben Sie an documentation_feedback@dell.com. Alternativ können Sie auf den Link Feedback klicken, der sich auf allen Seiten der Dell-Dokumentation befindet, das Formular ausfüllen und auf Senden klicken, um uns Ihre Rückmeldung zukommen zu lassen.

  • Seite 176: Quick Resource Locator (Qrl)

    Quick Resource Locator (QRL) Verwenden Sie den Quick Resource Locator (QRL), um sofortigen Zugriff auf Systeminformationen und Anleitungsvideos zu erhalten. Besuchen Sie hierzu dell.com/QRL oder benutzen Sie Ihr Smartphone bzw. Tablet und den modellspezifischen Quick Resource(QR)-Code auf Ihrem Dell PowerEdge-System.

Inhaltsverzeichnis
