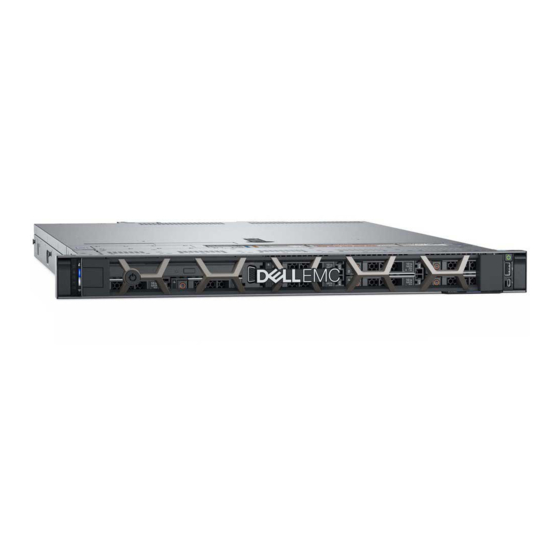

Dell EMC PowerEdge R440 Referenzhandbuch
Bios und uefi
Vorschau ausblenden
Andere Handbücher für EMC PowerEdge R440:
- Handbuch zum einstieg (2 Seiten) ,
- Installations- und serviceanleitung (150 Seiten)
Verwandte Anleitungen für Dell EMC PowerEdge R440
Inhaltszusammenfassung für Dell EMC PowerEdge R440
- Seite 1 Dell EMC PowerEdge R440 Referenzhandbuch für BIOS und UEFI Teilenummer: E45S Series Vorschriftentyp: E45S001 December 2020 Rev. A00...
- Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2017 –2020 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Anzeigen von „System Setup“ (System-Setup)......................4 Details zu „System Setup“ (System-Setup)........................ 5 System-BIOS..................................5 Dienstprogramm für die iDRAC-Einstellungen......................28 Device Settings (Geräteeinstellungen)........................29 Dell Lifecycle Controller..............................29 Integrierte Systemverwaltung............................. 29 Start-Manager..................................29 Anzeigen des Boot Manager (Start-Managers)......................29 Hauptmenü des Start-Managers..........................29 Menü für den UEFI-Einmalstart...........................30 Systemdienstprogramme..............................30... -
Seite 4: Kapitel 1: Vor-Betriebssystem-Verwaltungsanwendungen
Optionen zum Verwalten der Vor- Betriebssystemanwendungen Im System sind die folgenden Optionen zum Verwalten der Vor-Betriebssystemanwendungen enthalten: ● System-Setup-Programm ● Dell Lifecycle Controller ● Start-Manager ● Vorstartausführungssumgebung (Preboot eXecution Environment, PXE) System-Setup-Programm Im Bildschirm Systemsetup können Sie die BIOS-Einstellungen, iDRAC-Einstellungen, und die Geräteeinstellungen Ihres System konfigurieren. -
Seite 5: Details Zu „System Setup" (System-Setup)
Parameter unter Verwendung von UEFI (Unified Extensible Firmware Interface (Vereinheitlichte erweiterbare Firmware-Schnittstelle)). Mit dem Dienstprogramm für iDRAC-Einstellungen können verschiedene iDRAC- Parameter aktiviert oder deaktiviert werden. Weitere Informationen zur Verwendung von iDRAC finden Sie im Dell Benutzerhandbuch zum integrierten Dell Remote Access Controller unter www.dell.com/poweredgemanuals. -
Seite 6: Anzeigen Von Systeminformationen
Option Beschreibung SATA- Gibt Optionen an, mit denen der integrierte SATA-Controller und die zugehörigen Ports aktiviert bzw. deaktiviert Einstellungen werden können. NVMe Settings Gibt Optionen zum Ändern der NVMe-Einstellungen an. Wenn das System die NVMe-Laufwerke enthält, die Sie in einem RAID-Array konfigurieren möchten, müssen Sie sowohl dieses Feld als auch das Feld Integriertes SATA im Menü... -
Seite 7: Details Zu "System Information" (Systeminformationen)
Details zu "System Information" (Systeminformationen) Info über diese Aufgabe Die Details zum Bildschirm System Information (Systeminformationen) werden nachfolgend erläutert: Option Beschreibung System Model Gibt den Namen des Systemmodells an. Name (Name des Systemmodells) System BIOS Gibt die auf dem System installierte BIOS-Version an. Version (BIOS- Version des Systems) -
Seite 8: Details Zu Speichereinstellungen
2. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen. Starten Sie dann das System neu und versuchen Sie es erneut. 3. -
Seite 9: Prozessoreinstellungen
Option Beschreibung Opportunistic Aktiviert oder deaktiviert die Funktion "Opportunistic Self-Refresh" (Opportunistischer Selbstaktualisierung). Diese Self-Refresh Option ist standardmäßig auf Deaktiviert eingestellt und wird nicht unterstützt, wenn sich DCPMMs im System befinden. Korrigierbare Aktiviert oder deaktiviert die Protokollierung des korrigierbaren Speicherschwellenwertfehlers. In der Fehlerprotokollier Standardeinstellung ist diese Option auf Enabled (Aktiviert). - Seite 10 Option Beschreibung Falls Energieersparnis für Sie jedoch Priorität gegenüber der Leistung hat, können Sie die Frequenz der Verbindungen für die Prozessorkommunikation verringern. Wenn Sie dies tun, sollten Sie zur Lokalisierung Speicher- und E/A-Zugriffe mit dem nächstgelegenen NUMA-Knoten zur Minimierung der Auswirkungen auf die Systemleistung.
-
Seite 11: Sata-Einstellungen
Option Beschreibung Processor Bus Zeigt die Busgeschwindigkeit des Prozessors an. Speed (Prozessorbus- Taktrate) Prozessor-n ANMERKUNG: Je nach Anzahl der installierten Prozessoren werden bis zu zwei Prozessoren aufgeführt. Die folgenden Einstellungen werden für jeden im System installierten Prozessor angezeigt: Option Beschreibung Family-Model- Gibt Reihe, Modell und Steppingwert des Prozessors gemäß... -
Seite 12: Anzeigen Der Nvme-Einstellungen
Option Beschreibung Security Freeze Ermöglicht das Senden des Befehls Security Freeze Lock an integrierte SATA-Laufwerke während des POST. Lock Diese Option ist nur im AHCI-Modus verfügbar. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). Write Cache Aktiviert oder deaktiviert den Befehl für integrierte SATA-Laufwerke während des POST-Tests. Diese Option ist standardmäßig auf Disabled (Deaktiviert) eingestellt. -
Seite 13: Boot Settings (Starteinstellungen)
Boot Settings (Starteinstellungen) Sie können über den Bildschirm Boot Settings (Starteinstellungen) den Startmodus entweder auf BIOS oder auf UEFI setzen. Außerdem können Sie die Startreihenfolge festlegen. ● UEFI: Das „Unified Extensible Firmware Interface (UEFI)“ (Vereinheitlichte erweiterbare Firmware-Schnittstelle) ist eine neue Schnittstelle zwischen Betriebssystem und Plattform-Firmware. -
Seite 14: Auswählen Des Systemstartmodus
Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI-kompatibel sein. DOS- und 32- Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter www.dell.com/ossupport. Ändern der Startreihenfolge Info über diese Aufgabe Möglicherweise müssen Sie die Startreihenfolge ändern, wenn Sie von einem USB-Schlüssel oder einem optischen Laufwerk aus den... -
Seite 15: Anzeigen Der Netzwerkeinstellungen
Netzwerkeinstellungen Im Bildschirm Network Settings (Netzwerkeinstellungen) können Sie die Einstellungen für den UEFI-PXE-Start, den iSCSI-Start und den HTTP-Start festlegen. Die Option zur Festlegung der Netzwerkeinstellungen ist nur im UEFI-Modus verfügbar. ANMERKUNG: Im BIOS-Modus werden die Netzwerkeinstellungen nicht vom BIOS gesteuert. Im BIOS-Startmodus handhabt das optionale Boot-ROM des Netzwerkcontrollers die Netzwerkeinstellungen. -
Seite 16: Anzeigen Von "Integrated Devices" (Integrierte Geräte)
Option Beschreibung Konfiguration der Sie können den Start-TLS-Authentifizierungsmodus für dieses Gerät anzeigen und/oder ändern. None (Keine) TLS- bedeutet, dass der HTTP-Server und der Client sich nicht gegenseitig für diesen Start authentifizieren. One way Authentifizierung (Einseitig) bedeutet, dass der HTTP-Server vom Client authentifiziert wird, während der Client nicht vom Server authentifiziert wird. - Seite 17 Option Beschreibung Aktiviert oder deaktiviert die Integrierte NIC1- und NIC2-Optionen. Wenn die Einstellung auf Disabled (Deaktiviert) gesetzt ist, wird der NIC möglicherweise immer noch für freigegebenen Netzwerkzugriff durch den integrierten Management-Controller zur Verfügung stehen. Die integrierten NIC1- und NIC2-Optionen sind nur in Systemen verfügbar, die nicht über Network Daughter Cards (NDCs) verfügen.
-
Seite 18: Serielle Kommunikation
Option Beschreibung Speicher ordnete Aktiviert oder deaktiviert die Unterstützung für PCIe-Geräte, die große Speichermengen erfordern. Aktivieren Sie E/A über 4GB zu diese Option nur für 64- Bit-Betriebssysteme bestimmt. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). Memory Mapped Bei der Einstellung 12 TB werden dem MMIO-Basiswert vom System 12 TB zugewiesen. Aktivieren Sie diese I/O Base Option für ein Betriebssystem, das erfordert 44 Bit PCIe-Adressierung. -
Seite 19: Anzeigen Von "Serial Communication" (Serielle Kommunikation)
Anzeigen von „Serial Communication“ (Serielle Kommunikation) So zeigen Sie den Bildschirm Serial Communication (Serielle Kommunikation) an: Schritte 1. Schalten Sie das System ein oder starten Sie es neu. 2. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den... -
Seite 20: Systemprofileinstellungen
Modus Custom (Benutzerdefiniert) ändern.Diese Option ist standardmäßig auf Performance Per Watt Optimized (DAPC) (Optimierte Leistung pro Watt [DAPC]) festgelegt. DAPC steht für Dell Active Power Controller.Die übrigen Optionen sind Performance Per Watt (OS) (Leistung pro Watt [OS]), Performance (Leistung) und Workstation Performance (Workstation-Leistung). -
Seite 21: Systemsicherheit
Option Beschreibung C States Aktiviert bzw. deaktiviert den Prozessorbetrieb in allen verfügbaren Stromzuständen. In der Standardeinstellung ist diese Option auf Enabled (Aktiviert). Schreiben Daten- Aktiviert oder deaktiviert die Funktion „Schreiben Daten-CRC“. Diese Option ist standardmäßig auf Disabled (Deaktiviert) eingestellt. Memory Patrol Legt die Häufigkeit des Memory-Scrubbings (Erweiterte Speicherfehlererkennung) fest. -
Seite 22: Beschreibung
Schritte 1. Schalten Sie das System ein oder starten Sie es neu. 2. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen. - Seite 23 Option Beschreibung Tabelle 5. TPM 2.0 – Sicherheitsinformationen Option Beschreibung TPM-Informationen Ermöglicht das Ändern des TPM-Betriebszustands. Diese Option ist standardmäßig auf No Change (Keine Änderung) eingestellt. TPM Firmware Zeigt die TPM-Firmware-Version an. TPM Hierarchy Dient zum Aktivieren, Deaktivieren oder Löschen von Speicher- und Endorsement Key-Hierarchien.
- Seite 24 Option Beschreibung Variabler UEFI- Bietet unterschiedliche Grade von UEFI-Sicherungsvariablen. Wenn die Option auf Standard Zugriff (Standardeinstellung) gesetzt ist, sind die UEFI-Variablen gemäß der UEFI-Spezifikation im Betriebssystem aufrufbar. Wenn die Option auf Controlled (Kontrolliert) gesetzt ist, werden die ausgewählten UEFI-Variablen in der Umgebung geschützt und neue UEFI-Starteinträge werden an das Ende der aktuellen Startreihenfolge gezwungen.
-
Seite 25: Erstellen Eines System- Und Setup-Kennworts
Erstellen eines System- und Setup-Kennworts Voraussetzungen Stellen Sie sicher, dass der Kennwort-Jumper aktiviert ist. Mithilfe des Kennwort-Jumpers werden die System- und Setup- Kennwortfunktionen aktiviert bzw. deaktiviert. Weitere Informationen finden Sie im Abschnitt „Jumper-Einstellungen auf der Systemplatine“. ANMERKUNG: Wenn die Kennwort-Jumper-Einstellung deaktiviert ist, werden das vorhandene „System Password“ (Systemkennwort) und „Setup Password“... -
Seite 26: Löschen Oder Ändern Eines System- Und Setup-Kennworts
Löschen oder Ändern eines System- und Setup-Kennworts Voraussetzungen ANMERKUNG: Sie können ein vorhandenes System- oder Setup-Kennwort nicht löschen oder ändern, wenn Password Status (Kennwortstatus) auf Locked (Gesperrt) gesetzt ist. Schritte 1. Zum Aufrufen des System-Setups drücken Sie unmittelbar nach einem Einschaltvorgang oder Neustart des System die Taste F2. 2. -
Seite 27: Details Zum Bildschirm "Redundant Os Control" (Redundantes Betriebssystem - Bedienelement)
Schritte 1. Schalten Sie das System ein oder starten Sie es neu. 2. Drücken Sie umgehend auf die Taste <F2>, wenn die folgende Meldung angezeigt wird: F2 = System Setup ANMERKUNG: Wenn der Ladevorgang des Betriebssystems beginnt, bevor Sie F2 gedrückt haben, lassen Sie das System den Startvorgang vollständig ausführen. -
Seite 28: Dienstprogramm Für Die Idrac-Einstellungen
Parameter. Mit dem Dienstprogramm für iDRAC-Einstellungen können verschiedene iDRAC-Parameter aktiviert oder deaktiviert werden. ANMERKUNG: Für den Zugriff auf bestimmte Funktionen im Dienstprogramm für iDRAC-Einstellungen wird eine Aktualisierung der iDRAC Enterprise-Lizenz benötigt. Weitere Informationen zur Verwendung des iDRAC finden Sie im Dokument Benutzerhandbuch zum integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. Vor-Betriebssystem-Verwaltungsanwendungen... -
Seite 29: Device Settings (Geräteeinstellungen)
● Konfiguration der BOSS-Karte Dell Lifecycle Controller Der Dell Lifecycle Controller (LC) ist eine integrierte Lösung für erweiterte Systemverwaltung, die Funktionen für die Bereitstellung, Konfiguration und Aktualisierung von Systemen sowie für Wartung und Diagnose umfasst. Der LC wird als Teil der Out-of-band-Lösung iDRAC und der auf Dell Systemen integrierten UEFI-Anwendungen (Unified Extensible Firmware Interface) bereitgestellt. -
Seite 30: Menü Für Den Uefi-Einmalstart
Menüelement Beschreibung Launch System Ermöglicht den Zugriff auf das System-Setup. Setup (System- Setup starten) Launch Lifecycle Beendet den Start-Manager und ruft das Dell Lifecycle Controller-Programm auf. Controller (Starten des Lifecycle Controller) Systemdienstprog Zum Starten von Systemdienstprogrammen wie die Systemdiagnose. ramme Menü...
