Aufstellen und Inbetriebnahme

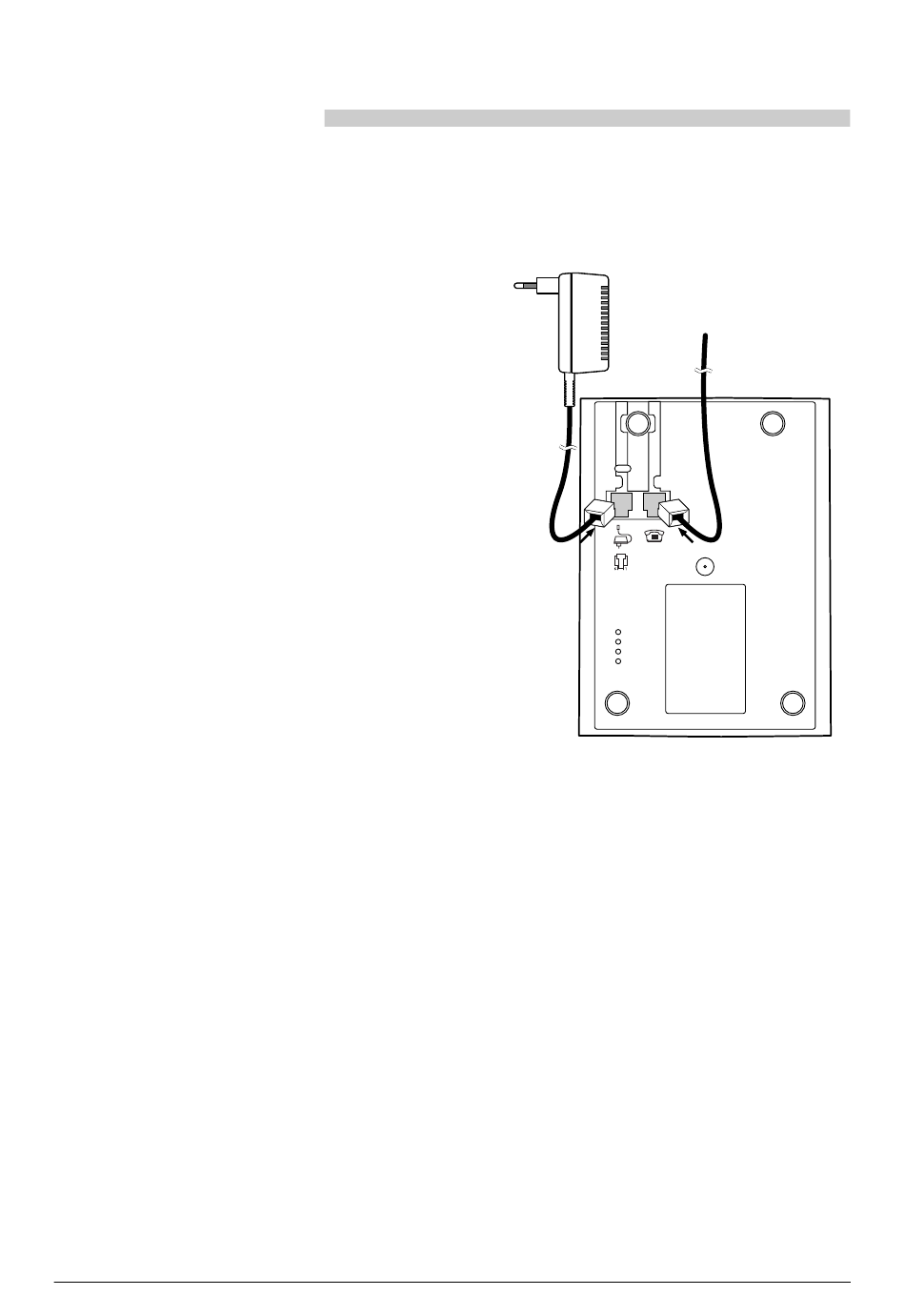

Anschliessen der Feststation

Achtung: Achten Sie darauf, dass Sie die Stecker der Anschlussschnur und Netzgeräteschnur
an der Feststation nicht verwechseln. Bei vertauschten Anschlüssen funktioniert die
Feststation nicht und kann beschädigt werden.
Anschlussschnur
Die Anschlussschnur hat zwei unterschiedliche
Stecker. Der kleinere wird in die Buchse (Telefon-
symbol) an der Unterseite Ihres Telefones einge-
steckt, bis er einrastet. Die Schnur legen Sie in
den zugehörigen Kabelkanal. Den TAE-Stecker
stecken Sie in die Steckdose Ihres Telefonan-
schlusses.
Netzgeräteschnur
In die Buchse, die mit dem Netzgerätesymbol
gekennzeichnet ist, stecken Sie nun den Stecker
der Netzgeräteschnur (bis er einrastet) und legen
die Schnur in den zugehörigen Kabelkanal.
Anschliessend stecken Sie das Steckernetzgerät
in eine 220/230-V-Steckdose.
Hinweis: • Bei nicht eingestecktem Netzgerät oder bei Spannungsausfall ist Ihr Telefon
nicht funktionsfähig.
• Das Telefon darf nur mit dem Netzgerät SNG 1 af, nach EN60950 Schutzklasse
2 geprüft, betrieben werden.
Lösen der Anschlussschnüre von der Feststation
Ziehen Sie zuerst das Steckernetzgerät aus der 220/230-V-Steckdose. Zum Lösen der Stecker
der Anschlussschnüre drücken Sie (z.B. mit einem kleinen Schraubenzieher) den Rasthaken in
Richtung Steckerkörper und ziehen gleichzeitig den Stecker an der Schnur heraus.
20BA264092
9,0 VDC / 350 mA
9,0 VAC / 150 mA
