Systemsteuerung

10.9.1 Gruppenelektronik
Funktionen

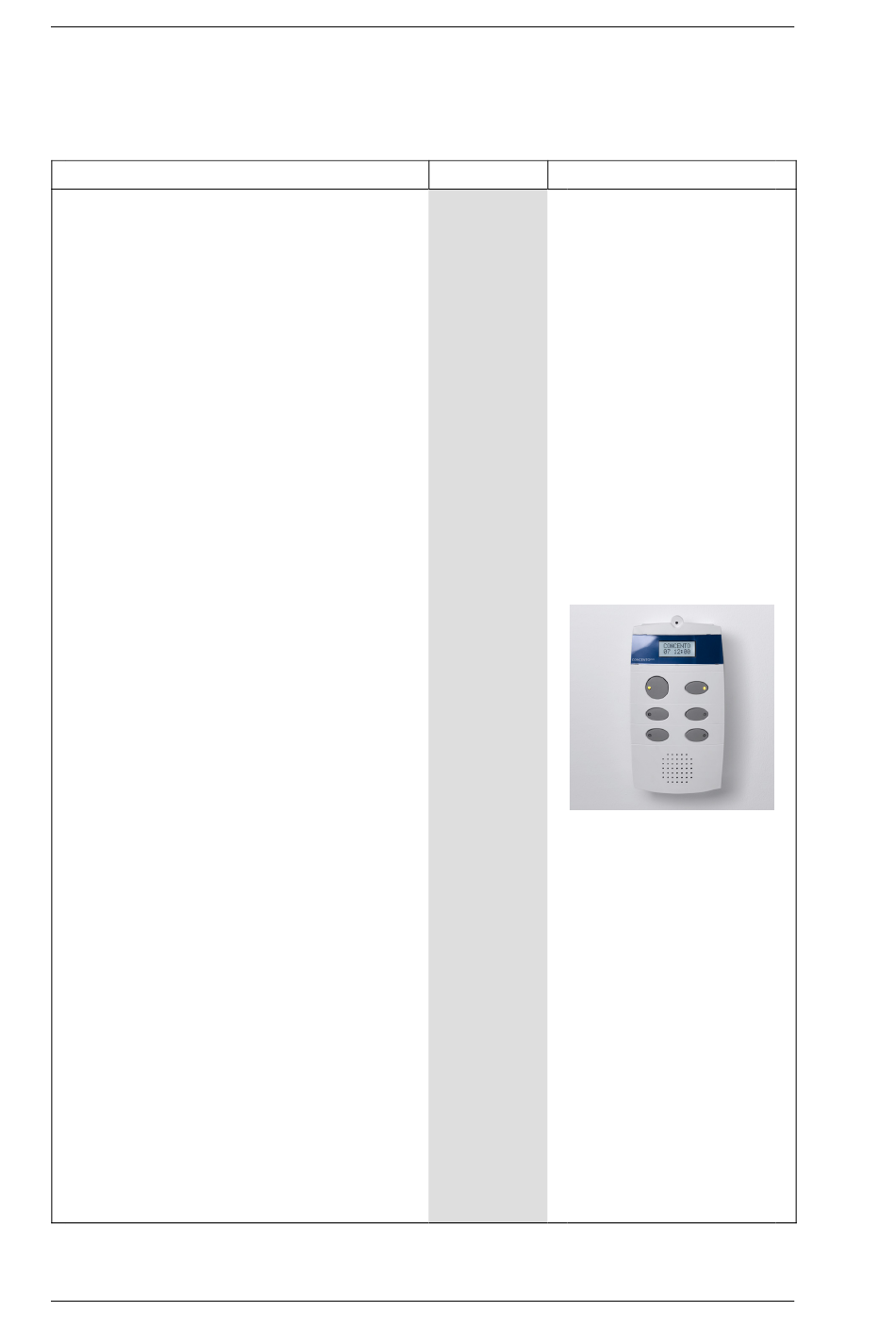

Gruppenelektronik (GE)
Die Gruppenelektronik (GE) ist die Steuereinheit
innerhalb der dezentralen Systemstruktur des
Systems CONCENTO
und steuert den gesamten Datenverkehr sowie
die Sprechkommunikation aller Teilnehmer an
einem Stationsbus. Alle Gruppenelektroniken
sind über den Gruppenbus miteinander ver‐
bunden. Die Steuerung des Gruppenbus erfolgt
durch alle angeschlossenen Gruppen‐
elektroniken nach dem Master-Slave-Verfahren.
‐ Steuerung des Stationsbusses
‐ Steuerung stationsübergreifender Funktionen
wie Gruppenzusammenschaltung, Schichtbe‐
trieb, gruppenübergreifende Sprechverbin‐
dung, übergeordnete Rufe
‐ Master-Slave-Verfahren auf dem Gruppenbus
‐ Anzeige des Master-Slave-Status
‐ Bis zu 40 Teilnehmer pro Stationsbus
‐ Bis zu 40 Teilnehmer pro Gruppenbus
‐ Bis zu 128 logische Gruppen pro System
‐ Störungsanzeige für die Gruppenelektronik
‐ Störungsanzeige für den Gruppenbus
‐ Störungsanzeige für den Stationsbus
‐ Taste zum Anzeigen der aktiven Meldungen
(Rufe, Anwesenheiten, Störungen) am Sta‐
tionsbus
‐ 2-zeiliges Display, 8-stellig, mit Hintergrundbe‐
leuchtung zur Statusanzeige: Uhrzeit, Schicht
und Anzahl der Meldungen im System
‐ 3 Tasten zur Bedienung des Displaymenüs
‐ Ausgang zu einer Gruppenleuchte, 24 V /
300 mA
‐ Ausgang zur Störungslampe, 24 V / 300 mA
‐ Ausgang zum Störmelderelais (NO/NC), po‐
tentialfrei
‐ Eingang für Netzstromausfallmeldung
(24 V DC) vorzugsweise in Verbindung mit
Netzgerät USV, 77 3400 00, oder Netzgerät
USV 60, 77 3400 10.
‐ Standalone-Betrieb ohne Gruppenbus möglich
‐ Serviceschnittstelle
‐ Gruppenelektronik im laufenden Betrieb pro‐
grammier- und konfigurierbar
‐ Wandmontage in Etagenverteilern oder In‐
stallationsräumen
‐ Anschluss in Verbindung mit Montageset für
Terminal oder GE, 19 0700 90
Abmessungen (HxBxT): 190 x 102 x 50 mm
90
PLUS
. Die GE überwacht
Bestell‐Nr.
19 0700 10
PLUS
