Systemaufbau - Tunstall CONCENTO PLUS Systembeschreibung

5. Die Technik
5.2

Systemaufbau

Gruppen‐
elektronik
Gruppen‐
elektronik
LAN
ESPA 4.4.4
LAN für
PSA/DECT
Fernwartung

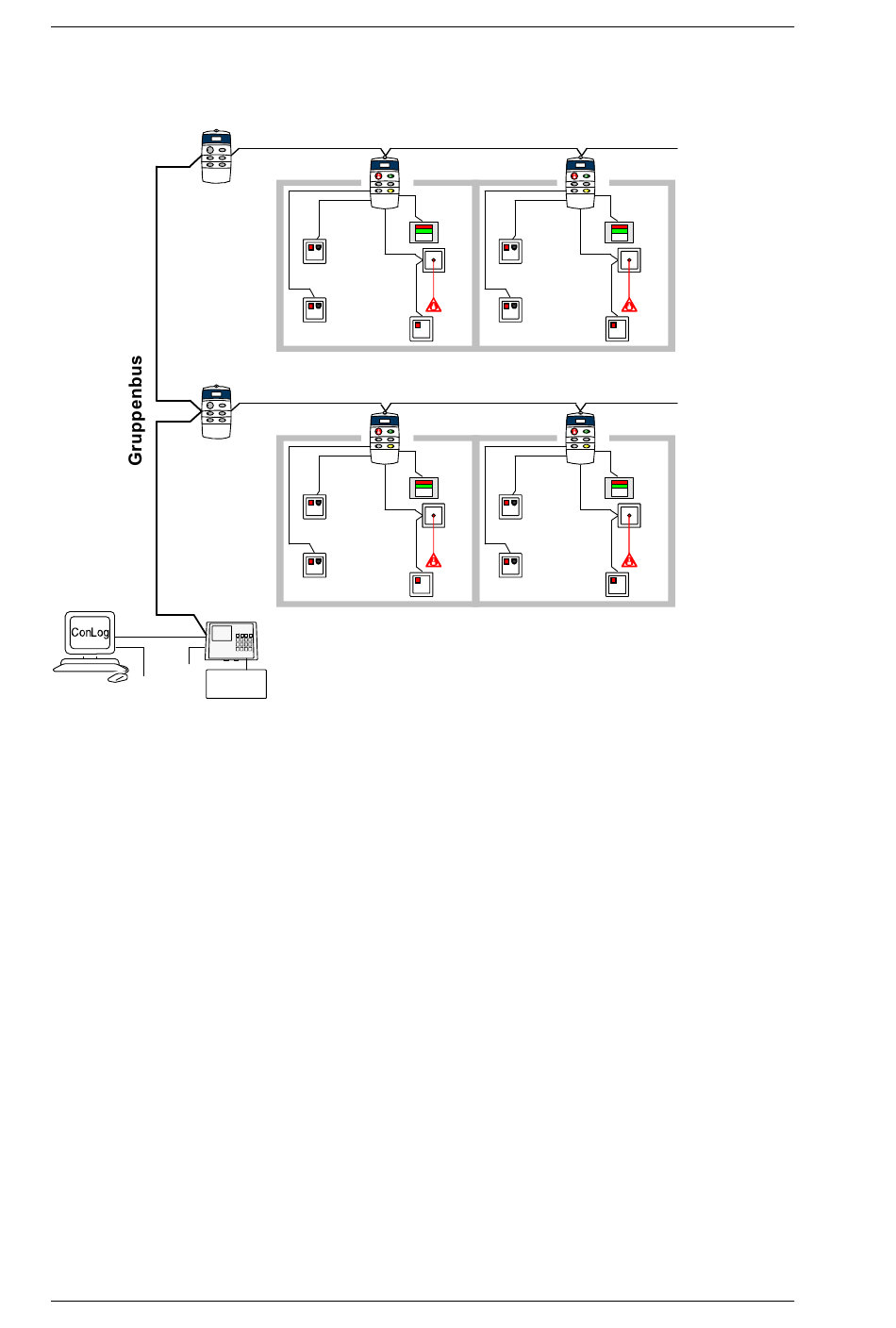

Abb. 14: Systemaufbau
Die Steuerung der CONCENTO
Gruppenelektroniken. Jede Gruppenelektronik steuert einen Stationsbus, d.h.
eine physikalische Gruppe.
Der Rufanlage liegt ein Bussystem zugrunde, das sich aus einem Gruppenbus
und Stationsbussen zusammensetzt. Der Gruppenbus verbindet alle Gruppen‐
elektroniken, das Management Interface und das Brandmelde Interface der
Rufanlage miteinander. Der Stationsbus wird an einer Gruppenelektronik ange‐
schlossen und verbindet alle Raumterminals einer physikalischen Gruppe mit‐
einander: Terminal SD6 P, Terminal S4 P, Terminal S4 B, Displaymodule,
Ruf-/Anwesenheitskombinationen Bus (RAB) und Management Interface.
Die Raumterminals steuern die Geräte innerhalb eines Raumes. Die Geräte
werden sternförmig oder strangförmig als sog. Nebenlinien an das Raumtermi‐
nal angeschlossen.
Schnittstellen zu externen Systemen bietet das Management Interface. Je
nach Anwendung wird es an den Gruppenbus oder den Stationsbus ange‐
schlossen. Das Management Interface bietet Schnittstellen zu folgenden Sys‐
temen: a/b-Schnittstelle zu Telefonanlagen, ESPA 4.4.4-Schnittstelle zu
DECT- oder PSA-Anlagen und einen Netzwerkzugang für Servicezugang per
34
Stationsbus
Nebenlinien
Zimmer 1
Stationsbus
Nebenlinien
Zimmer 1
PLUS
CONCENTO
Nebenlinien
Zimmer 2
Nebenlinien
Zimmer 2
-Rufanlage erfolgt dezentral über
PLUS
- Systembeschreibung, 11/12 (Rev. 2.0), 00 8804 15
Physikalische
Gruppe 2
Physikalische
Gruppe 1
