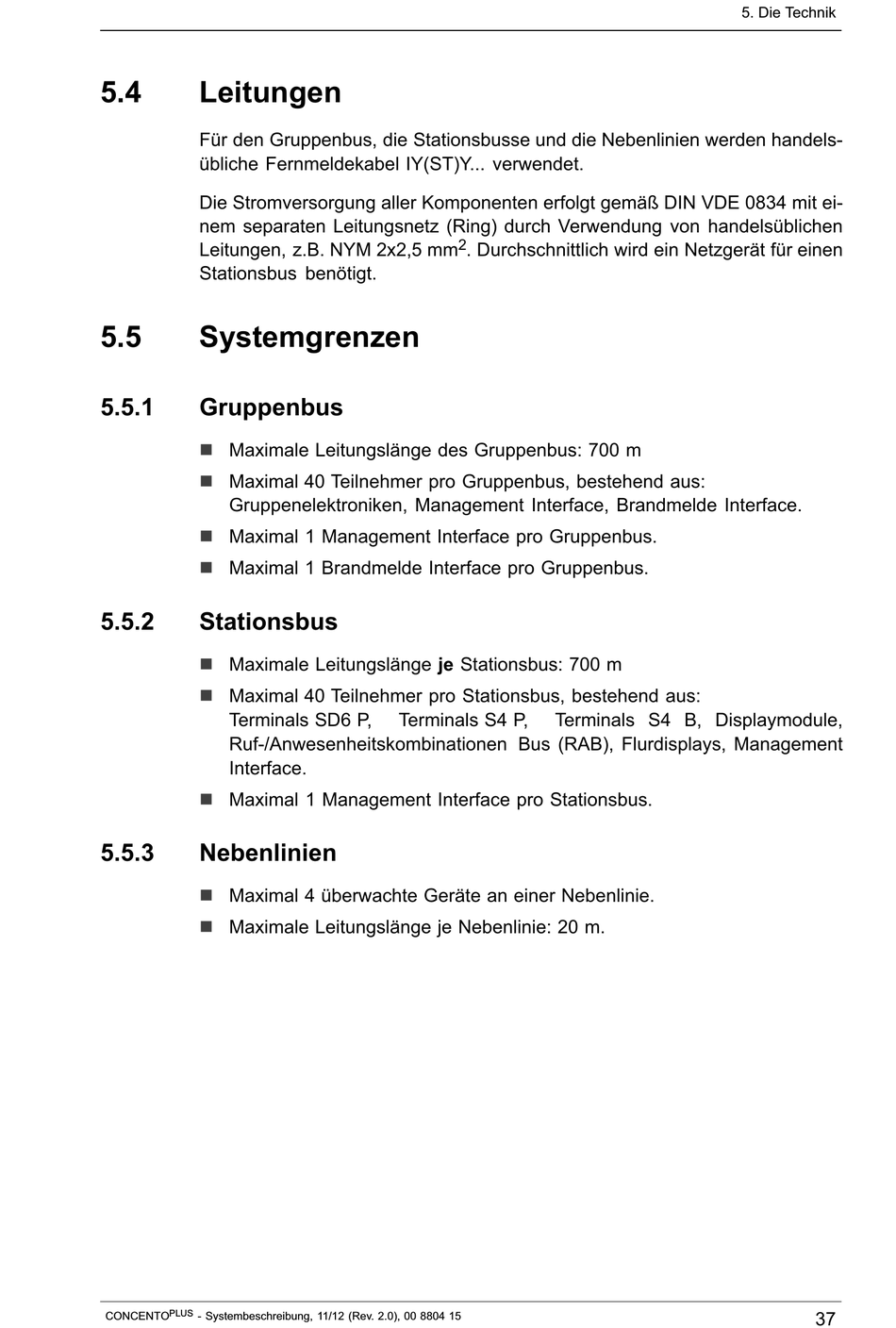

5.4

Leitungen

Für den Gruppenbus, die Stationsbusse und die Nebenlinien werden handels‐
übliche Fernmeldekabel IY(ST)Y... verwendet.
Die Stromversorgung aller Komponenten erfolgt gemäß DIN VDE 0834 mit ei‐
nem separaten Leitungsnetz (Ring) durch Verwendung von handelsüblichen
Leitungen, z.B. NYM 2x2,5 mm
Stationsbus benötigt.
5.5

Systemgrenzen

5.5.1 Gruppenbus
n
Maximale Leitungslänge des Gruppenbus: 700 m
n
Maximal 40 Teilnehmer pro Gruppenbus, bestehend aus:
Gruppenelektroniken, Management Interface, Brandmelde Interface.
n
Maximal 1 Management Interface pro Gruppenbus.
n
Maximal 1 Brandmelde Interface pro Gruppenbus.
5.5.2 Stationsbus
n
Maximale Leitungslänge je Stationsbus: 700 m
n
Maximal 40 Teilnehmer pro Stationsbus, bestehend aus:
Terminals SD6 P,
Ruf‐/Anwesenheitskombinationen Bus (RAB), Flurdisplays, Management
Interface.
n
Maximal 1 Management Interface pro Stationsbus.
5.5.3 Nebenlinien
n
Maximal 4 überwachte Geräte an einer Nebenlinie.
n
Maximale Leitungslänge je Nebenlinie: 20 m.
PLUS
CONCENTO - Systembeschreibung, 11/12 (Rev. 2.0), 00 8804 15
2
. Durchschnittlich wird ein Netzgerät für einen
Terminals S4 P, Terminals S4 B, Displaymodule,
