6. MONTAGE/ DEMONTAGE SEITENVERKLEIDUNG

Hinweis
Manipulationen am Gerät nur dann vornehmen, wenn der Netzstecker des
Ofens aus der Steckdose gezogen und der Ofen vollständig abgekühlt ist.
Hinweis
Bei der Montage/ Demontage keine Gegenstände (Schrauben etc.) in den
Pelletbehälter fallen lassen – sie können die Förderschnecke blockieren und
den Ofen beschädigen.
Hinweis
Bei allen Umbautätigkeiten sollten Sie besonders auf ihre Finger bzw. alle
Verkleidungsteile und Ofenanbauteile achten. Wählen Sie weiche Unterlagen,
damit Sie ihre Wohnraumeinrichtung bzw. Ofenverkleidungsteile nicht
zerkratzen.

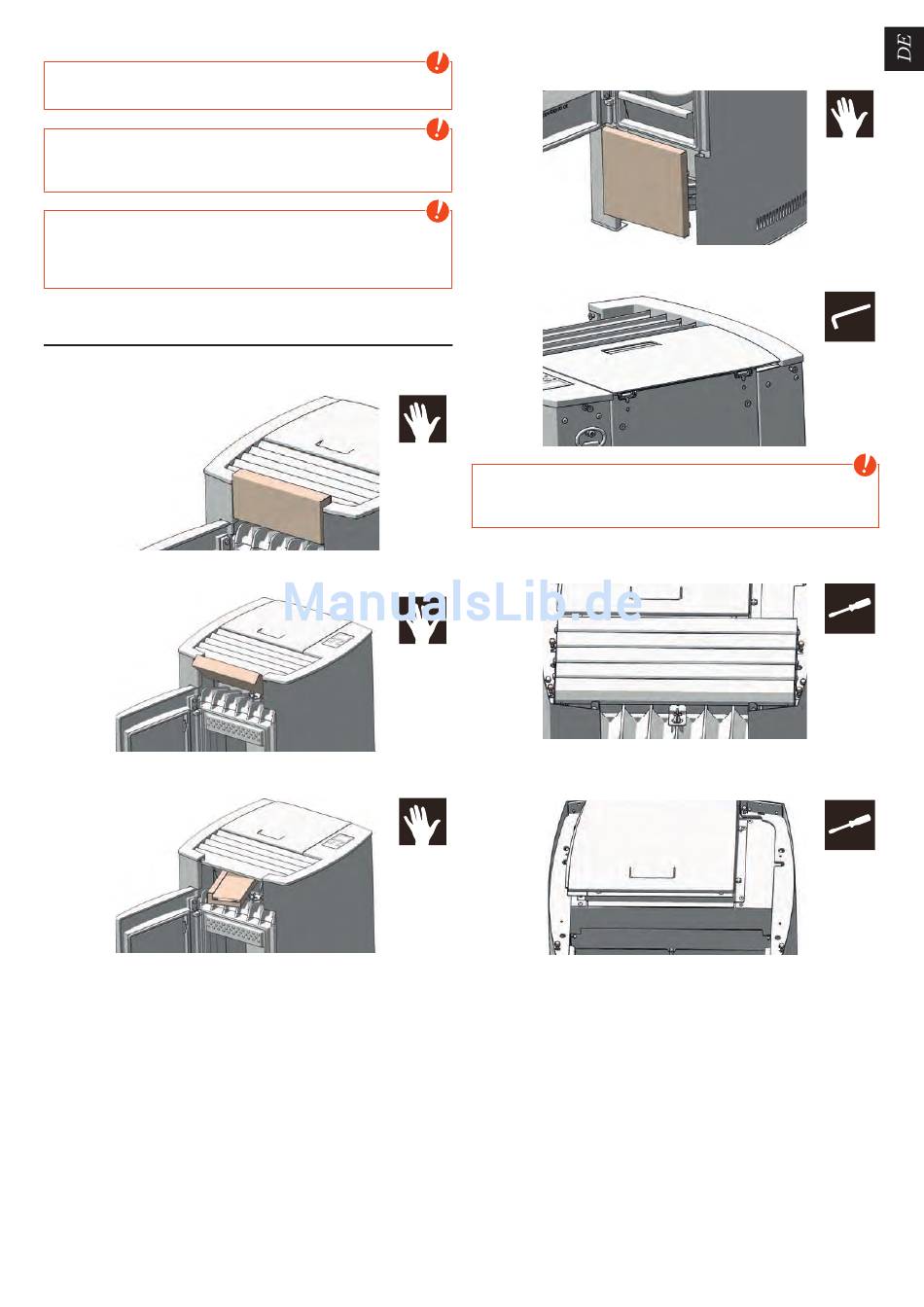

Demontage der Seitenverkleidung

Öffnen Sie die Feuerraumtür.
Heben Sie die obere Verkleidung leicht an.
Öffnen Sie die 2 Rendelschrauben an der unteren Innenseite der Verkleidung.
Drehen Sie die Verkleidung vorsichtig unter die Konvektionsrippen.
Drehen Sie die Verkleidung seitlich nach vorne und ziehen Sie die Verkleidung
unter den Konvektionsrippen heraus.
Heben Sie die untere Verkleidung leicht an und führen Sie die Verkleidung nach
vorne heraus.
Öffnen Sie die jeweils vordere und hintere Flachkopfschraube, die zur
Befestigung des linken und des rechten Verkleidungsdeckels dient.
Hinweis
Achten Sie beim rechten Verkleidungsdeckel auf die Bedienfeldverkabelung.
Stecken Sie das Bedienfeld ab, bevor Sie den rechten Verkleidungsdeckel
ganz herunterheben.
Öffnen Sie die 4 Sechskantschrauben, die zur Befestigung der Konvektionsrippen
dienen.
Öffnen Sie die 2 übrigen Sechskantschrauben (eine im vorderen Bereich, eine
ganz hinten), die zur Befestigung der linken bzw. rechten Seitenverkleidung
dienen.
Montieren Sie die abgebauten Teile wieder in umgekehrter Reihenfolge.
