7. MONTAGE/ DEMONTAGE OPTIONEN
Hinweis
Manipulationen am Gerät nur dann vornehmen, wenn der Ofen
vollständig abgekühlt ist�
Hinweis
Bei allen Umbautätigkeiten sollten Sie besonders auf Ihre Finger
bzw� alle Verkleidungsteile und Ofenanbauteile achten� Wählen Sie
weiche Unterlagen, damit Sie Ihre Wohnraumeinrichtung bzw� die
Ofenverkleidungsteile nicht beschädigen�

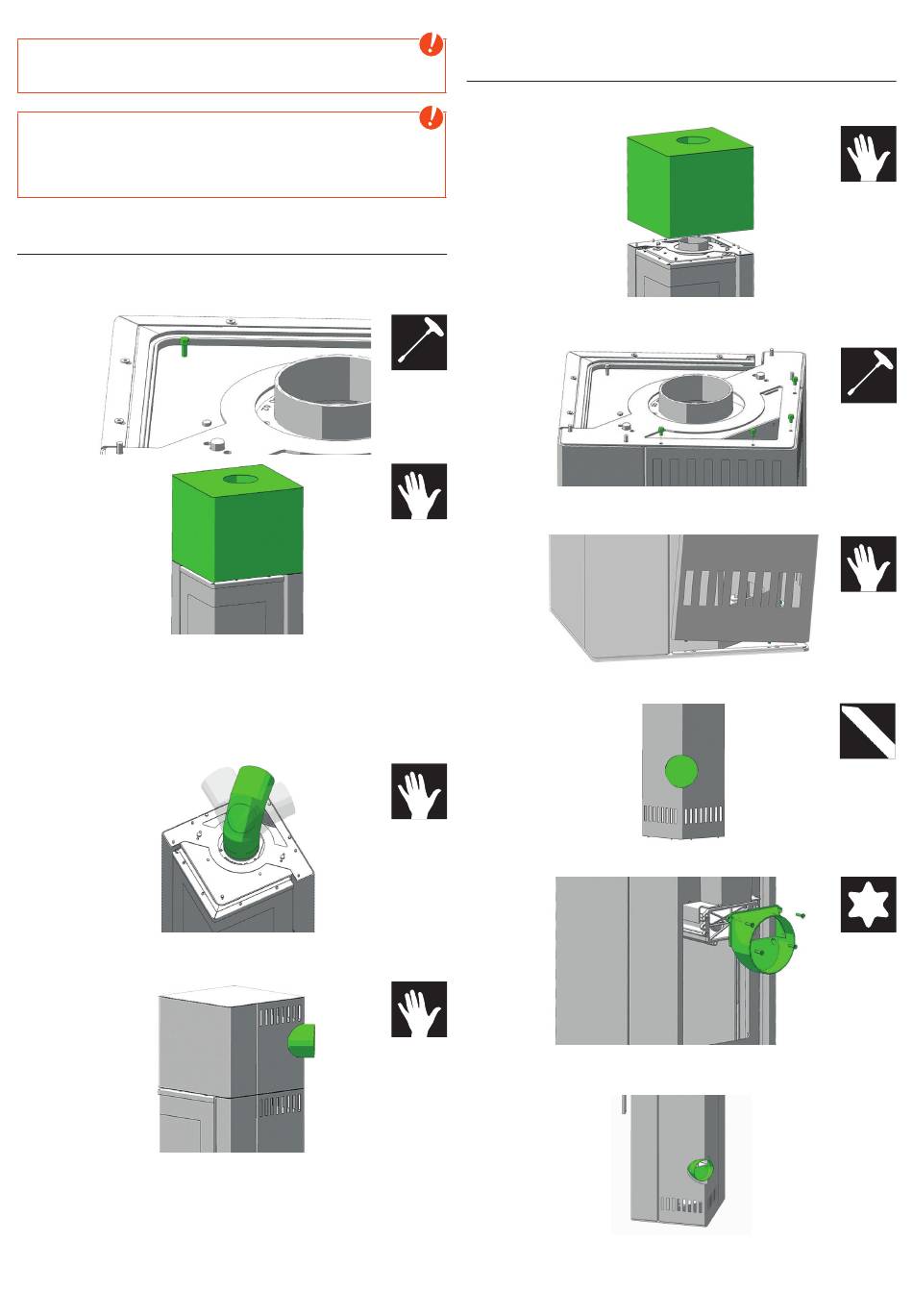

Deckelmontage bei Anschlussvarianten
Bei Rauchrohranschluss oben setzen Sie zuerst den Deckel auf� Mit
der grün markierten Stellschraube können Sie die Neigung und
Auflage des Deckels vorne anpassen�
Zuletzt das Rauchrohr aufstecken, achten Sie bitte auf eine dichte
Ausführung!
Bei Rauchrohranschluss hinten oder seitlich setzen Sie je nach
gewünschtem Anschluss ein 90°Knie mit Putzdeckel aus dem
Standard-RIKA- Rauchrohrsortiment auf� Achten Sie bitte auf eine
genaue Ausrichtung des Rauchrohres parallel zur Seitenfläche des
Ofens� Achten Sie bitte auf eine dichte Ausführung!
Der entsprechende Deckel wird eingefädelt und aufgesetzt, hier am
Beispiel Anschluss hinten gezeigt�
Mit der grün markierten Stellschraube (1� Bild) können Sie die
Neigung und Auflage des Deckels vorne anpassen�
Anschluss einer externen
Verbrennungsluftleitung
Nehmen Sie den oberen Deckel ab� Er kann einfach abgehoben
werden�
Lösen Sie die 4 Schrauben, mit denen die Rückwand oben befestigt
ist�
#8
Kippen Sie die Rückwand nach hinten und heben Sie sie nach oben
weg�
Schneiden Sie die Rückwand an der grünen Markierung aus�
Befestigen Sie den Zuluftstutzen mit den 4 mitgelieferten Schrauben�
Montieren Sie die Teile wieder in umgekehrter Reihenfolge� Achten Sie
beim Anschließen der Zuluftleitung bitte auf eine dichte Ausführung�
#8
#25
