D
®
HYGRASGARD
Kalibrierfähige Feuchte- und Temperaturfühler mit Modbus- Anschluss.
Für mehr Informationen siehe gerätespezifische Anleitung.

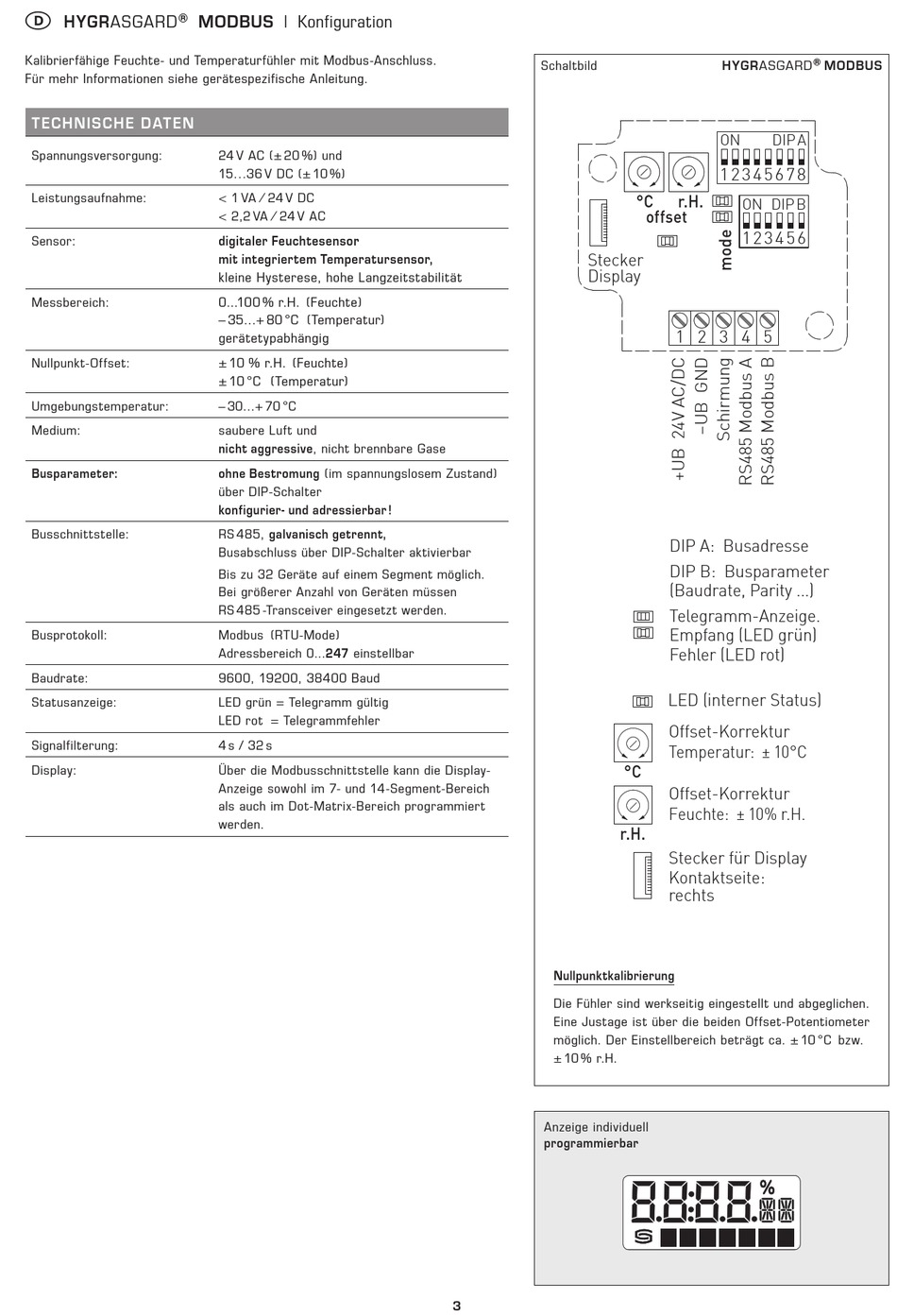

TECHNISCHE DATEN

Spannungsversorgung:
Leistungsaufnahme:
Sensor:
Messbereich:
Nullpunkt-Offset:
Umgebungstemperatur:
Medium:
Busparameter:
Busschnittstelle:
Busprotokoll:
Baudrate:
Statusanzeige:
Signalfilterung:
Display:
MODBUS | Konfiguration
24 V AC (± 20 %) und
15...36 V DC (± 10 %)
< 1 VA ⁄ 24 V DC
< 2,2 VA ⁄ 24 V AC
digitaler Feuchtesensor
mit integriertem Temperatursensor,
kleine Hysterese, hohe Langzeitstabilität
0...100 % r.H. (Feuchte)
– 35...+ 80 °C (Temperatur)
gerätetypabhängig
± 10 % r.H. (Feuchte)
± 10 °C (Temperatur)
– 30...+ 70 °C
saubere Luft und
nicht aggressive, nicht brennbare Gase
ohne Bestromung (im spannungslosem Zustand)
über DIP-Schalter
konfigurier- und adressierbar !
RS 485, galvanisch getrennt,
Busabschluss über DIP-Schalter aktivierbar
Bis zu 32 Geräte auf einem Segment möglich.
Bei größerer Anzahl von Geräten müssen
RS 485 -Transceiver eingesetzt werden. °C
Modbus (RTU-Mode)
Adressbereich 0...247 einstellbar
Stecker
9600, 19200, 38400 Baud
Display
LED grün = Telegramm gültig
LED rot = Telegrammfehler
4 s / 32 s
Über die Modbusschnittstelle kann die Display-
Anzeige sowohl im 7- und 14-Segment-Bereich
als auch im Dot-Matrix-Bereich programmiert
werden.
Schaltbild
ON DIP A
1 2 3 4 5 6 7 8
r.H.
ON DIP B
offset
1 2 3 4 5 6
1 2 3 4 5
Anzeige individuell
programmierbar
3
HYGRASGARD
ON
1 2 3 4 5 6 7 8
°C r.H.
offset
Stecker
Display
1 2 3 4 5
DIP A: Busadresse
DIP B: Busparameter
(Baudrate, Parity ...)
Telegramm-Anzeige.
Empfang (LED grün)
Fehler (LED rot)
LED (interner Status)
Offset-Korrektur
Temperatur: ± 10°C
°C
Offset-Korrektur
Feuchte: ± 10% r.H.
r.H.
Stecker für Display
Kontaktseite:
rechts
Nullpunktkalibrierung
Die Fühler sind werkseitig eingestellt und abgeglichen.
Eine Justage ist über die beiden Offset-Potentio meter
möglich. Der Einstellbereich beträgt ca. ± 10 °C bzw.
± 10 % r.H.
®
MODBUS
DIP A
ON DIP B
1 2 3 4 5 6
°C
r.H.
L
