F
®

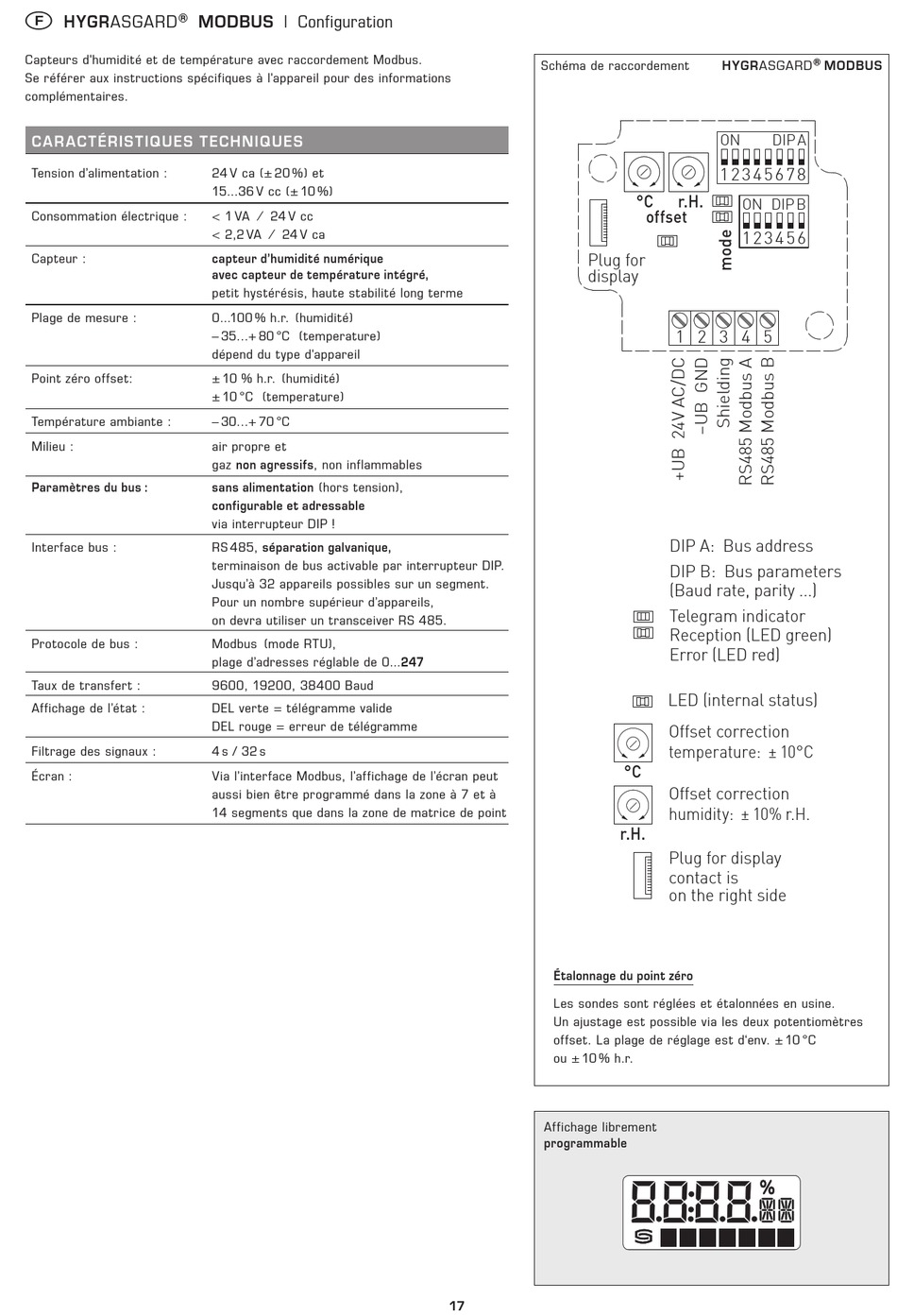

HYGRASGARD
Capteurs d'humidité et de température avec raccordement Modbus.
Se référer aux instructions spécifiques à l'appareil pour des informations
complémentaires.
CARAC TÉRISTIQUES TECHNIQUES
Tension d'alimentation :
Consommation électrique :
Capteur :
Plage de mesure :
Point zéro offset:
Température ambiante :
Milieu :
Paramètres du bus :
Interface bus :
Protocole de bus :
Taux de transfert :
Affichage de l'état :
Filtrage des signaux :
Écran :
MODBUS | Configuration
24 V ca (± 20 %) et
15...36 V cc (± 10 %)
< 1 VA ⁄ 24 V cc
< 2,2 VA ⁄ 24 V ca
capteur d'humidité numérique
avec capteur de température intégré,
petit hystérésis, haute stabilité long terme
0...100 % h.r. (humidité)
– 35...+ 80 °C (temperature)
dépend du type d'appareil
± 10 % h.r. (humidité)
± 10 °C (temperature)
– 30...+ 70 °C
air propre et
gaz non agressifs, non inflammables
sans alimentation (hors tension),
configurable et adressable
via interrupteur DIP !
RS 485, séparation galvanique,
terminaison de bus activable par interrupteur DIP.
Jusqu'à 32 appareils possibles sur un segment.
Pour un nombre supérieur d'appareils,
°C
on devra utiliser un transceiver RS 485.
Modbus (mode RTU),
plage d'adresses réglable de 0...247
Plug for
9600, 19200, 38400 Baud
display
DEL verte = télégramme valide
DEL rouge = erreur de télégramme
4 s / 32 s
Via l'interface Modbus, l'affichage de l'écran peut
aussi bien être programmé dans la zone à 7 et à
14 segments que dans la zone de matrice de point
Schéma de raccordement
ON DIP A
1 2 3 4 5 6 7 8
r.H.
ON DIP B
offset
1 2 3 4 5 6
1 2 3 4 5
Affichage librement
programmable
17
HYGRASGARD
ON
1 2 3 4 5 6 7 8
°C r.H.
offset
Plug for
display
1 2 3 4 5
DIP A: Bus address
DIP B: Bus parameters
(Baud rate, parity ...)
Telegram indicator
Reception (LED green)
Error (LED red)
LED (internal status)
Offset correction
temperature: ± 10°C
°C
Offset correction
humidity: ± 10% r.H.
r.H.
Plug for display
contact is
on the right side
Étalonnage du point zéro
Les sondes sont réglées et étalonnées en usine.
Un ajustage est possible via les deux potentiomètres
offset. La plage de réglage est d'env. ± 10 °C
ou ± 10 % h.r.
®
MODBUS
DIP A
ON DIP B
1 2 3 4 5 6
°C
r.H.
L
