Kommunikations-Ports

Der RUGGEDCOM RSG2100P kann mit verschiedenartigen Kommunikations-Ports ausgestattet werden, um seine
Funktionen und Leistungsfähigkeit zu erweitern.

Modulzuweisung

1
2

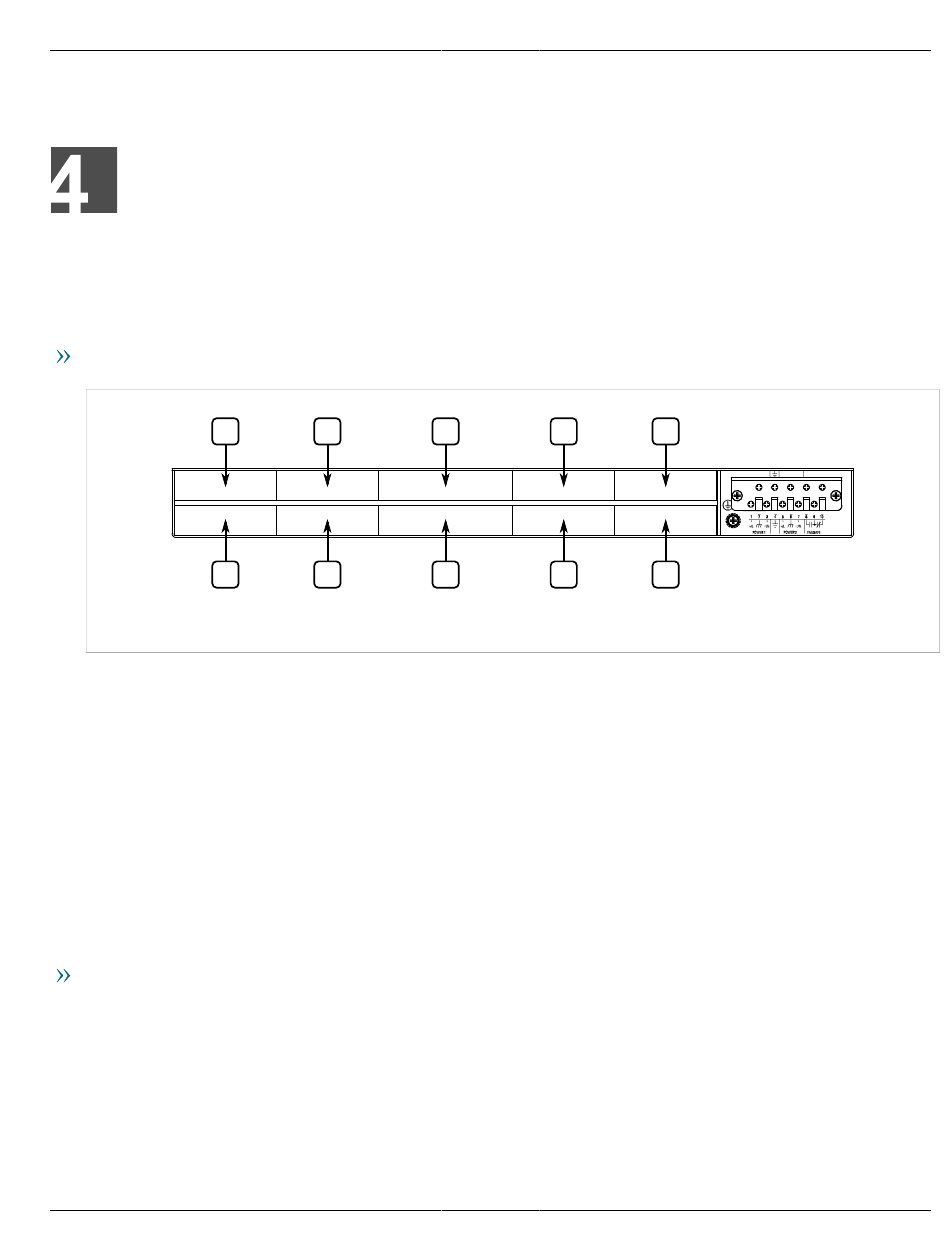

Abbildung 12: Modulzuweisung
Jeder Modultyp hat einen festen Platz im RUGGEDCOM RSG2100P-Chassis:
• Steckplatz 5 unterstützt ein Paar Gigabit-Ethernet-Ports (1 GBit/s)
• Steckplatz 6 unterstützt einen einzelnen Gigabit-Ethernet-Port (1 GBit/s)
• Steckplatz 9 beherbergt ein Standardmodul 10/100Base-TX 802.3af (PoE) mit zwei Ports
• Steckplatz 10 unterstützt ein zusätzliches Modul 10/100Base-TX 802.3af (PoE) mit zwei Ports für Extra-PoE-Ports
• Alle anderen Ports unterstützen eine beliebige Kombination aus Ethernet-Anschlüssen in Glasfaser- oder
Kupfertechnik für bis zu 100 MBit/s
Die genaue Konfiguration des Geräts kann durch Lesen der Werksdaten-Datei über die ROS-Bedienoberfläche
ermittelt werden. Informationenm zum Lesen der Werksdaten-Datei finden Sie im ROS-Benutzerhandbuch zum
RUGGEDCOM RSG2100P.
Port-LEDs
Jeder Kommunikations-Port verfügt über eine LED, die den Zustand (Verbindung/Aktivität) des Ports anzeigt.
3 5
4 6
7 9
8 10
Kapitel 4
Kommunikations-Ports
21
