Gerätemanagement
In diesem Abschnitt wird beschrieben, wie Sie eine Verbindung zum Gerät herstellen und das Gerät verwalten.
INHALT
• Abschnitt 3.1, „Anschließen an das Gerät"
• Abschnitt 3.2, „Konfigurieren des Geräts"
Abschnitt 3.1
Anschließen an das Gerät
Im Folgenden werden die verschiedenen Methoden für den Zugriff auf die ROS-Konsole und die Web-
Schnittstellen des Geräts beschrieben. Ausführlichere Anweisungen finden Sie im RUGGEDCOM ROS-
Benutzerhandbuch für den RUGGEDCOM RSG2100P.
RS232-Konsolenport
Verbinden Sie eine Workstation direkt mit dem RS232-Konsolenport, um Zugriff auf die Boot-Zeitsteuerung und
die ROS-Schnittstellen zu erhalten. Der Konsolenport bietet Zugriff auf die Konsole und die Web-Schnittstellen des
ROS.
WICHTIG!
Der serielle Konsolenport ist nur zur temporären Verbindung während der Erstkonfiguration oder
Fehlersuche bestimmt.
Die Verbindung zum Konsolen-Port wird mit einem RJ45-auf-DB9-Konsolenkabel hergestellt. Der Konsolen-Port hat
die folgende Pinbelegung:
8

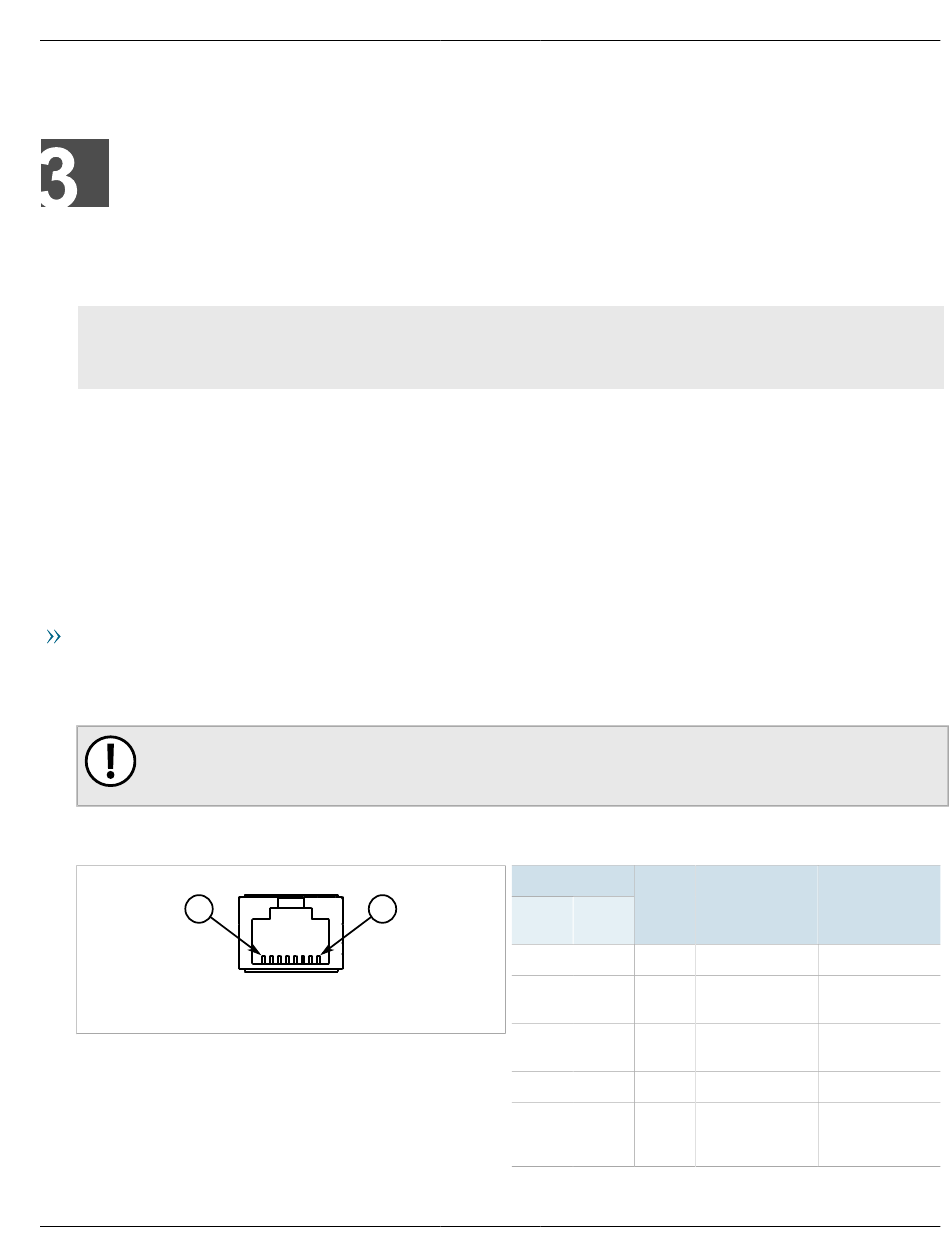

Abbildung 11: Pinbelegung Konsolenport RJ45
Anschließen an das Gerät
1
RJ45-
Stecker
1
2
3
4
5
Pin
Bezeichnung Beschreibung
DB9-
Buchse
a
6 DSR Datensatz bereit
a
1 DCD Datenträgererkennung Reserviert (nicht
a
4 DTR Datenterminal
bereit
5 GND Signalmasse
2 RxD Daten
empfangen
(zu DTE)
Kapitel 3
Gerätemanagement
Kommentar
anschließen)
