Kommunikations-Ports

Der RUGGEDCOM RSG2300 kann mit verschiedenartigen Kommunikations-Ports aus-
gestattet werden, um seine Funktionen und Leistungsfähigkeit zu erweitern.
Modulzuweisung

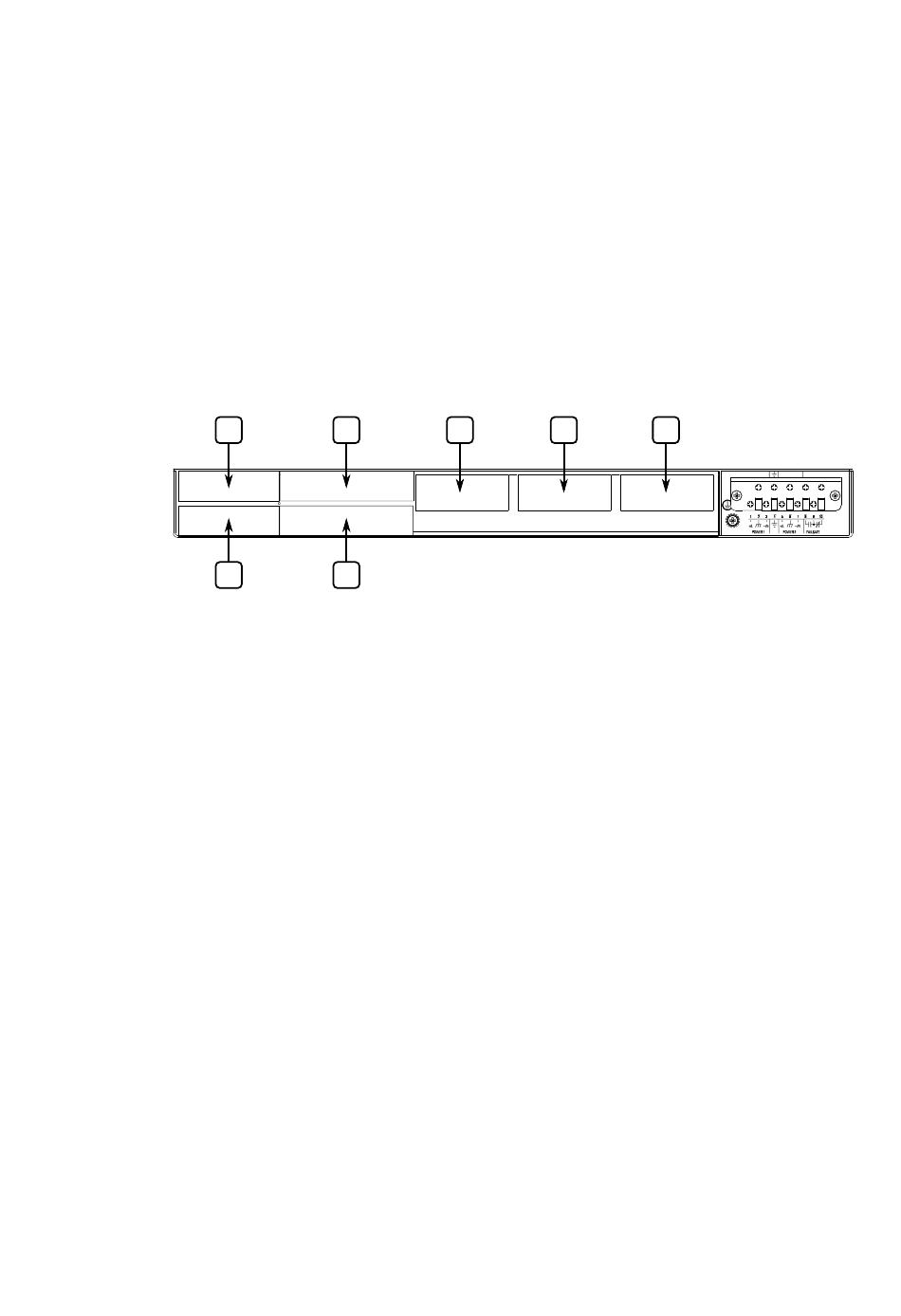

Abbildung 4.1
Jeder Modultyp hat einen festen Platz im RUGGEDCOM RSG2300-Chassis:
•
•
•
Die genaue Konfiguration des Geräts kann durch Lesen der Werksdaten-Datei über
die RUGGEDCOM RSG2300 -Bedienoberfläche ermittelt werden. Informationenm
zum Lesen der Werksdaten-Datei finden Sie im RUGGEDCOM RSG2300-Benutzer-
handbuch zum RUGGEDCOM RSG2300.
Port-LEDs
Jeder Kommunikations-Port verfügt über eine LED, die den Zustand (Verbin-
dung/Aktivität) des Ports anzeigt.
RUGGEDCOM RSG2300
Montagehandbuch, 01/2020, C79000-G8900-1046-15
1 3
2 4
Modulzuweisung
Steckplatz 1 und 2 unterstützen eine beliebige Kombination aus Ethernet-Modu-
len in Glasfaser- oder Kupfertechnik mit zwei Ports für bis zu 100 MBit/s
Steckplatz 3 und 4 unterstützen eine beliebige Kombination aus Gigabit-Ether-
net-Ports mit zwei Ports (1 GBit/s)
Steckplätze 5, 6 und 7 beherbergen 10/100TX-Kupfer-RJ45-Ethernet-Ports mit 8
Ports, insgesamt 24 Ports
5 6
4
7
23
