7. Staubabdeckung vom Port entfernen und für spätere Verwendung aufbewahren.
8. Staubkappe vom Kabel entfernen und dieses sofort an den Port anschließen.
9. Das Kabel mit einem Netzwerk verbinden und die zum Port gehörende LED beobachten. Weitere
Informationen zur LED finden Sie in
Abschnitt 4.5.2

Entfernen eines GBIC-Ports in Glasfasertechnik

Gehen Sie zum Entfernen eines GBIC-Ports in Glasfasertechnik wie folgt vor:
ACHTUNG!
Elektrische Gefahr – Gefahr von Sachschäden. Sicherstellen, dass keine elektrostatische Energie
mehr vorhanden ist, bevor Bauteile im Gerät installiert oder aus diesem entfernt werden. Eine
elektrostatische Entladung (ESD) kann schwere Schäden am Bauteil verursachen, wenn es sich
außerhalb des Chassis befindet.
1. Sicherstellen, dass alle potentiellen elektrostatischen Aufladungen korrekt entladen wurden, um
elektrostatische Entladungen (ESD) zu vermeiden. Erreicht werden kann dies kann durch Tragen eines ESD-
Armbands, das entweder mit dem Chassismasseanschluss oder einer blanken Metalloberfläche am Router/
Switch verbunden ist.
2. Kabel vom Port trennen entfernen und die Staubkappe am Kabelende anbringen.
3. Die Verriegelungen auf beiden Seiten des Ports drücken und den Port aus dem Sockel ziehen.

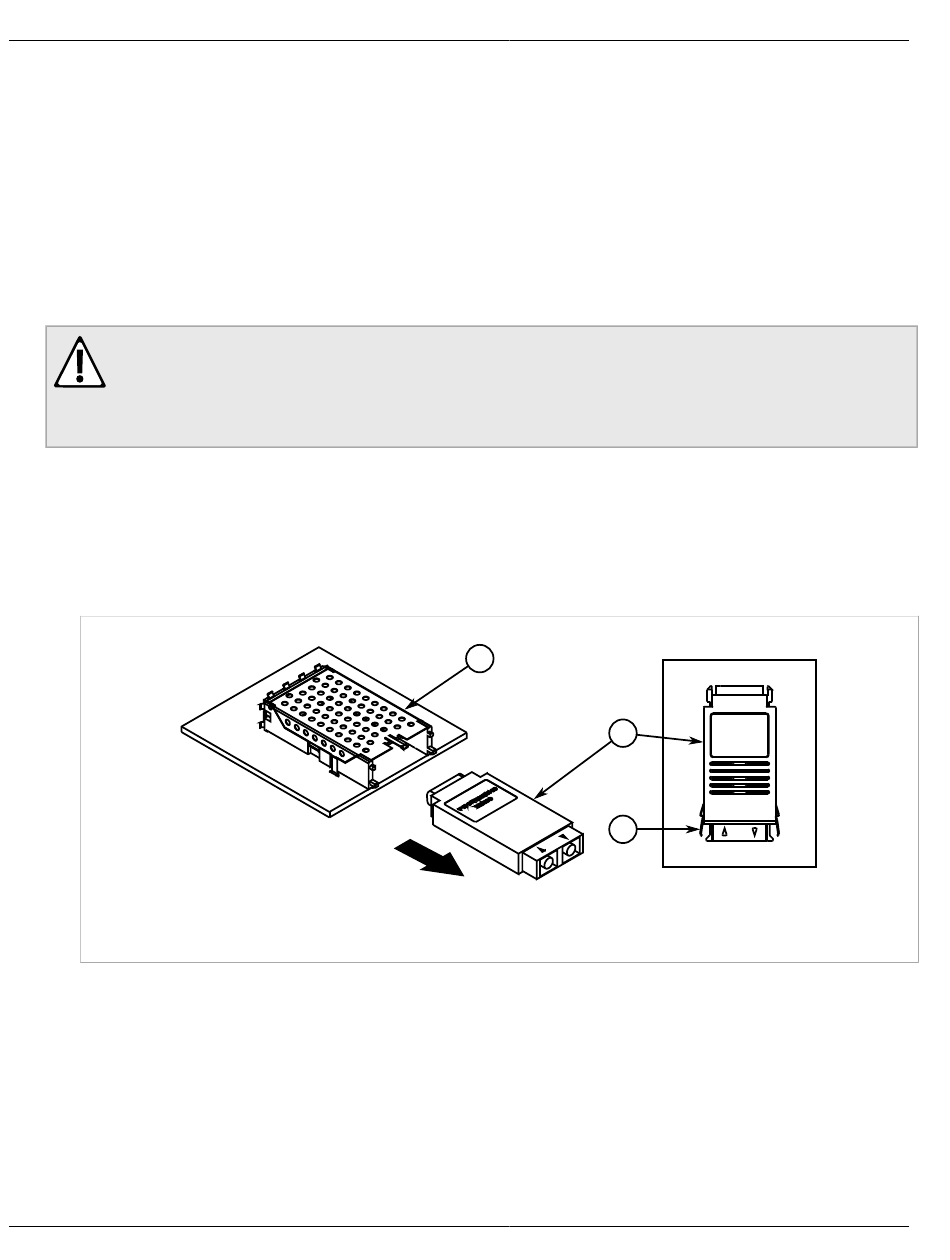

Abbildung 23: Entfernen eines GBIC-Ports in Glasfasertechnik
1. Sockel 2. GBIC-Port in Glasfasertechnik 3. Verriegelung
4. Den Port in einer ESD-sicheren Tasche oder einer geeigneten ESD-sicheren Umgebung lagern; diese darf nicht
feucht sein und der Port muss bei geeigneten Temperaturen gelagert werden (-40 bis 85 °C oder -40 bis 185
°F).
5. Einen Staubschutzstopfen in die Sockelöffnung einsetzen, um das Eindringen von Staub und Schmutz zu
verhindern.
