Kommunikations-Ports

Der RUGGEDCOM RSG2300 kann mit verschiedenartigen Kommunikations-Ports ausgestattet werden, um seine
Funktionen und Leistungsfähigkeit zu erweitern.

Modulzuweisung

1
2

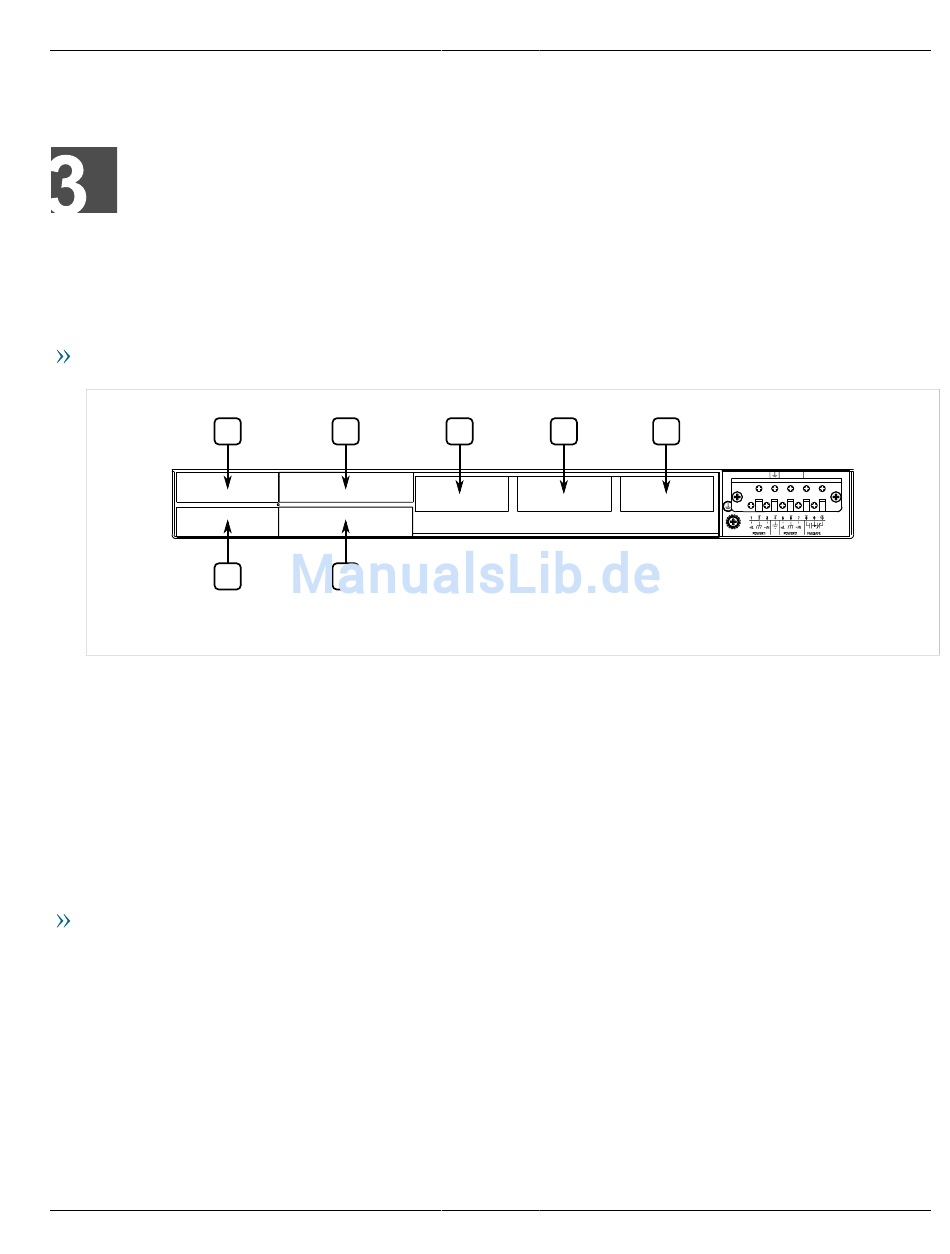

Abbildung 14: Modulzuweisung
Jeder Modultyp hat einen festen Platz im RUGGEDCOM RSG2300-Chassis:
• Steckplatz 1 und 2 unterstützen eine beliebige Kombination aus Ethernet-Modulen in Glasfaser- oder
Kupfertechnik mit zwei Ports für bis zu 100 MBit/s
• Steckplatz 3 und 4 unterstützen eine beliebige Kombination aus Gigabit-Ethernet-Ports mit zwei Ports (1 GBit/s)
• Steckplätze 5, 6 und 7 beherbergen 10/100TX-Kupfer-RJ45-Ethernet-Ports mit 8 Ports, insgesamt 24 Ports
Die genaue Konfiguration des Geräts kann durch Lesen der Werksdaten-Datei über die ROS-Bedienoberfläche
ermittelt werden. Informationenm zum Lesen der Werksdaten-Datei finden Sie im ROS-Benutzerhandbuch zum
RUGGEDCOM RSG2300.
Port-LEDs
Jeder Kommunikations-Port verfügt über eine LED, die den Zustand (Verbindung/Aktivität) des Ports anzeigt.
3 5
4
6 7
