Ethernet-Ports in Glasfasertechnik

Ethernet-Ports in Glasfasertechnik sind mit den folgenden Steckverbindern verfügbar: MTRJ (Mechanical Transfer
Registered Jack), LC (Lucent Connector), SC (Standard oder Subscriber Connector) oder ST (Straight Tip).
Vergewissern Sie sich, dass die Anschlüsse für Senden (Tx) und Empfangen (Rx) an jedem Port ordnungsgemäß
hergestellt und abgestimmt wurden, um eine einwandfreie Verbindung aufzubauen.
1

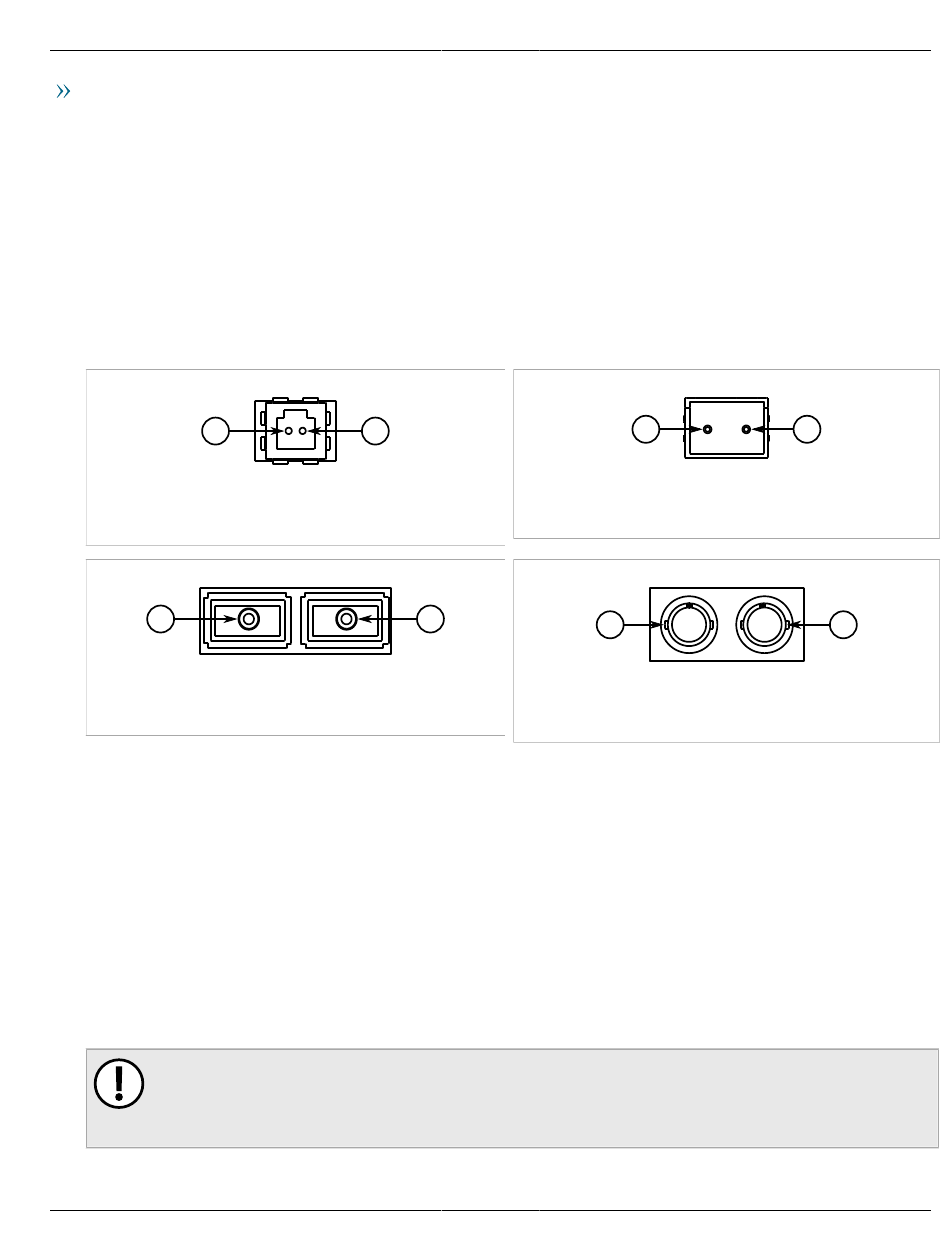

Abbildung 17: MTRJ-Port
1. Tx-Steckverbinder 2. Rx-Steckverbinder
1
Abbildung 19: SC-Port
1. Tx-Steckverbinder 2. Rx-Steckverbinder
Technische Daten zu den verfügbaren Ethernet-Ports in Glasfasertechnik finden Sie in
Daten für Ethernet-Ports in
Abschnitt 4.4

SFP-Transceiver

Der RUGGEDCOM RSG2100P verfügt über zwei Buchsen für kleinere steckbare Transceiver (SFP), die mit einer
Vielzahl von bei Siemens erhältlichen Transceivern kompatibel sind.
Die folgenden SFP-Transceiver sind mit dem RUGGEDCOM RSG2100P kompatibel. Weitere Informationen, u. a.
Anleitungen zum Einbau/Ausbau sowie Bestellinformationen, entnehmen Sie bitte dem
Transceiver-Katalog
WICHTIG!
Verwenden Sie nur SFP-Transceiver, die von Siemens für RUGGEDCOM-Produkte freigegeben sind.
Siemens haftet nicht für Leistungsprobleme, die vollständig oder teilweise auf Fremdkomponenten
zurückzuführen sind.
Ethernet-Ports in Glasfasertechnik
2
Glasfasertechnik".
[https://support.industry.siemens.com/cs/ww/en/view/109482309].
Abschnitt 5.2, „Technische Daten – PoE-
Abbildung 18: LC-Port
1. Tx-Steckverbinder 2. Rx-Steckverbinder
2
Abbildung 20: ST-Port
1. Tx-Steckverbinder 2. Rx-Steckverbinder
Kommunikations-Ports
1
1
Abschnitt 5.6, „Technische
RUGGEDCOM SFP-
