Seite 1: Inhaltsverzeichnis

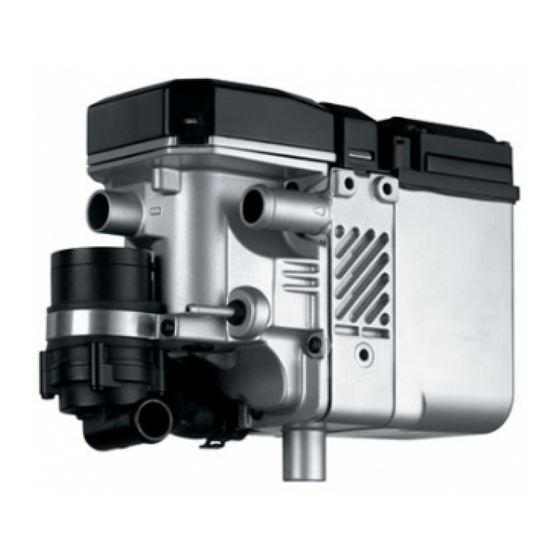

Einbauanleitung aufgeführt sind, wurden nicht geprüft. Ein Einbau nach dieser Einbauanleitung kann aber möglich sein. Legende zu Bild 1 1 Heizgerät Thermo Top C-D 2 Flachsicherungshalter und Gebläserelais 3 Vorwahluhr 4 Abgasschalldämpfer 5 Dosierpumpe Spezialwerkzeug Abklemmzangen Drehmomentschlüssel für 2,0 - 10 Nm...
Seite 2: Heizgerät / Einbaukit
Heizgerät / Einbaukit Menge Bezeichnung Bestell-Nr. Wasserheizgerät Thermo Top C -D mit Lieferumfang 892 44D oder Wasserheizgerät Tele Thermo Top C -D mit Lieferumfang 670 87C Zusätzlich erforderliche Teile: Einbaukit KIA Carnival Thermo Top C 974 84C Gültigkeit Hersteller Handelsbezeichnung EG-BE-Nr.
Seite 3: Allgemeine Hinweise
KIA Carnival Thermo Top C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- bindern sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen...
Seite 4: Flachsicherungshalter Und Gebläserelais
Thermo Top C KIA Carnival Flachsicherungshalter und Gebläserelais HINWEIS: Bei allen Kabeldurchführungen auf Scheuerschutz achten! ACHTUNG: Beim Bohren auf dahinterliegende Leitungen achten! HINWEIS: Abhängig von der Fahrzeugausstattung erfolgt die Montage von Sicherungshalter und Gebläserelais an unterschiedlichen Einbauorten am Federbeindom! (Zwei Varianten)!
Seite 5 KIA Carnival Thermo Top C Variante 2: - Lochband (4/2) an vorhandenem Stehbolzen (4/3) mit vorhandener Mutter befestigen - Halteplatte des Sicherungshalters (4/4) mit Senk- kopfschraube M4 x 40, Karosseriescheibe, Mutter und Federring am Lochband befestigen - Gebläserelais (4/5) mit Schraube M5 x 12, 2 Karos-...
Seite 6: Gebläseansteuerung Bei Fahrzeugen Mit Manueller Klimaanlage
Thermo Top C KIA Carnival Gebläseansteuerung bei Fahrzeugen mit Webasto manueller Klimaanlage Die Gebläseansteuerung erfolgt am 2-poligen Stecker vom Gebläsemotor im Fußraum der Beifahrerseite. Verbindungen gemäß Schaltplan mit beiliegenden Stoßverbindern herstellen. Pin 4 rt/ws sw/rt Schaltplan F1 Sicherung Fahrzeug sw/rt GM Gebläsemotor...
Seite 7: Gebläseansteuerung Bei Fahrzeugen Mit Klimaautomatik
KIA Carnival Thermo Top C Gebläseansteuerung bei Fahrzeugen mit Webasto Klimaautomatik Die Gebläseansteuerung erfolgt einmal am 14-poli- gen Stecker JB 08 PIN 8 von der Zentralelektrik und zum anderen am 20-poligen Stecker A PIN 10 vom Klimabedienteil. Verbindungen gemäß Schaltplan mit Stoßverbinder Pin 4 und Rundsteckverbindern herstellen.
Seite 8: Vorwahluhr Und Option Sommer-/Winterschalter
Thermo Top C KIA Carnival - F3-Sicherung 25A gegen Sicherung 10A aus- tauschen Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (12/1) und des Sommer-/Winterschalters (12/2) ist eine Empfeh-...
Seite 9: Einbauort Vorbereiten
KIA Carnival Thermo Top C Einbauort vorbereiten HINWEIS: Abhängig vom jeweiligen Fahrzeug können an den Positionen (14/4, 5) Gewindebohrungen M8 vorhan- den sein. Abhängig vom jeweiligen Fahrzeug können an den Positionen (14/2, 3) Bohrungen Ø 9 mm oder Ge- winde M6 vorhanden sein.
Seite 10: Dosierpumpe
Thermo Top C KIA Carnival Dosierpumpe ACHTUNG: Brennstoffleitung so verlegen, dass sie gegen Stein- schlag geschützt ist! An scharfen Kanten Kraftstofflei- tung und Kabelbaum mit Scheuerschutz versehen HINWEIS: Einbaulage der Dosierpumpe beachten, siehe "Ein- bauanweisung"! - Schwingmetallpuffer (15/4) mit Bundmutter an vor-...
Seite 11: Heizgerät Vormontieren
KIA Carnival Thermo Top C Heizgerät vormontieren HINWEIS: Abschnitt Im Lieferumfang enthalten ist ein Wasserschlauch mit Ø 20 mm und sowie im Einbaukit ein Wasserschlauch mit Ø 18 mm - Von dem im Lieferumfang beiliegenden Wasser- schlauch Ø 20 mm 2 Schlauchstücke wie in Bild 17 dargestellt ablängen:...
Seite 12: Heizgerät Montieren
Thermo Top C KIA Carnival Heizgerät montieren HINWEIS: Zur Befestigung des Heizgerätes werden die Bohrun- gen (19/1, 2, 5) rechts im Halter (19/4) verwendet! Zwischen Halter und Heizgerät werden bei der vorde- ren EJOT-Schraube (19/5) zwei Scheiben als Distanz- scheiben eingefügt! Zur Befestigung des Heizgerätes nur die im Lieferum-...
Seite 13: Einbindung In Den Wasserkreislauf
KIA Carnival Thermo Top C Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser ist mit geeignetem Behäl- ter aufzufangen! Die Wassereinbindung erfolgt parallel, über ein Rück- schlagventil (4 x 18), in die Vorlaufleitung zum vorde- ren Wärmetauscher.
Seite 14 Thermo Top C KIA Carnival ACHTUNG: Beim Bohren auf dahinterliegende Leitungen und Bauteile achten! - Bohrung Ø 9 mm (22/2) gemäß Bild 22 in den Un- terboden bohren und Einnietmutter M6 einziehen - Wasserschlauch 950 mm lang (22/1) und Wasser-...
Seite 15: Rückschlagventil 2 X 18 Einbinden 1
KIA Carnival Thermo Top C Rückschlagventil 2 x 18 einbinden ACHTUNG: Beim Rückschlagventil auf Durchflussrichtung (zum fahrzeugeigenen Wärmetauscher) achten! Pfeil - Aus der fahrzeugeigenen Vorlaufleitung (26/2, 3) zum hinteren Wärmetauscher gemäß Bild 26 ein Stück von 40 mm Länge ausschneiden und ent- sorgen - Rückschlagventil (26/1) so in die Trennstelle ein-...
Seite 16 Thermo Top C KIA Carnival - Fahrzeugeigenen Wasserschlauch (29/2) von Rohr- gruppe zu Wasser-Eintritt des vorderen Wärmetau- schers (29/1) ausbauen (Schlauch aufbewahren, wird wieder verwendet) ACHTUNG: Beim Rückschlagventil auf Durchflussrichtung (Pfeile) achten! - Rückschlagventil (29/3) gemäß Bild 29 vormontie- ren, dabei auf Durchflussrichtung (Pfeile) achten - 90°-Bogen (27/3, 30/1) gemäß...
Seite 17: Abgasanlage
KIA Carnival Thermo Top C HINWEIS: Auf genügend Abstand der Wasserschläuche zu fahr- zeugeigener Abgasanlage achten! - Wasserschläuche 1000 mm lang (33/1, 2) gemäß Bild 33 nach unten führen Wasserschlauch Wärmetauscher-Eintritt: (31/2) = (33/2) = (34/1) = (35/4) Wasserschlauch Motor-Austritt: (31/3) = (33/1) = (34/2) = (35/1) - Wasserschläuche (34/1, 2) gemäß...
Seite 18: Abschließende Arbeiten
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nach- füllen - Fahrzeugheizung auf „warm“ und Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe "Betriebs- und Wartungsanleitung“ HINWEIS: Einbaubestätigung auf der Rückseite der bei- liegenden EG-Typgenehmigung ausfüllen und dem...
Seite 19: Hinweise Für Den Endkunden
KIA Carnival Thermo Top C Hinweise für den Endkunden Bitte ausschneiden und der Fahrzeug-Betriebsanlei- tung beilegen. HINWEIS: Im Standheizungsbetrieb wird nur der vordere Wärmetauscher genutzt. Bei Fahrzeugen mit manueller Klima- anlage Vor Abstellen des Fahrzeugs folgende Einstellungen vornehmen: - Luftaustritt auf Frontscheibe (38/1) - Gebläse auf Stufe 1, evtl.
Seite 20 Webasto AG Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de Printed in Germany 11/04 Druck: Steffen...
