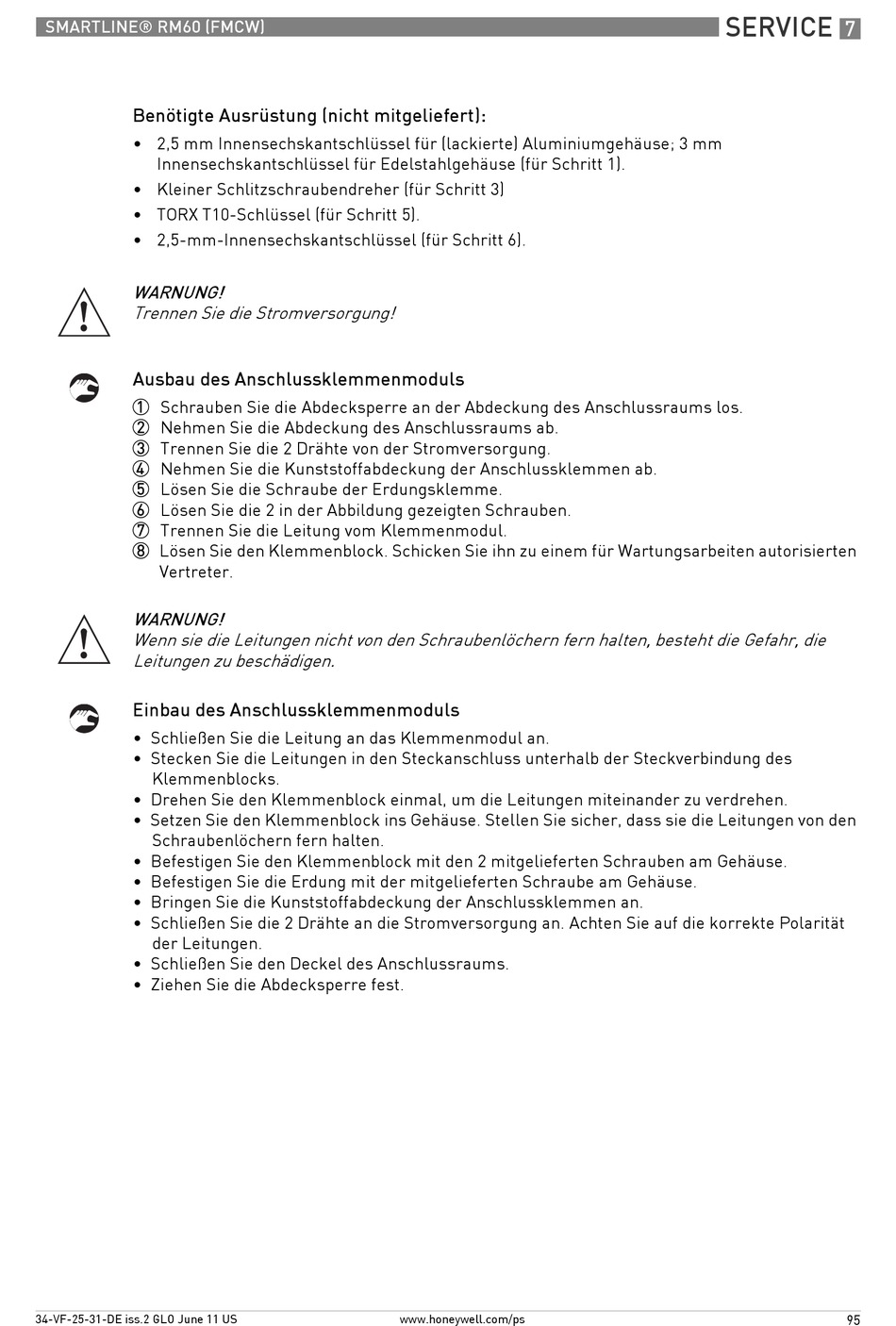

SMARTLINE® RM60 (FMCW)
Benötigte Ausrüstung (nicht mitgeliefert):
• 2,5 mm Innensechskantschlüssel für (lackierte) Aluminiumgehäuse; 3 mm
Innensechskantschlüssel für Edelstahlgehäuse (für Schritt 1).
• Kleiner Schlitzschraubendreher (für Schritt 3)
• TORX T10-Schlüssel (für Schritt 5).
• 2,5-mm-Innensechskantschlüssel (für Schritt 6).
WARNUNG!
Trennen Sie die Stromversorgung!
Ausbau des Anschlussklemmenmoduls
1 Schrauben Sie die Abdecksperre an der Abdeckung des Anschlussraums los.
2 Nehmen Sie die Abdeckung des Anschlussraums ab.
3 Trennen Sie die 2 Drähte von der Stromversorgung.
4 Nehmen Sie die Kunststoffabdeckung der Anschlussklemmen ab.
5 Lösen Sie die Schraube der Erdungsklemme.
6 Lösen Sie die 2 in der Abbildung gezeigten Schrauben.
7 Trennen Sie die Leitung vom Klemmenmodul.
8 Lösen Sie den Klemmenblock. Schicken Sie ihn zu einem für Wartungsarbeiten autorisierten
Vertreter.
WARNUNG!
Wenn sie die Leitungen nicht von den Schraubenlöchern fern halten, besteht die Gefahr, die
Leitungen zu beschädigen.

Einbau des Anschlussklemmenmoduls

• Schließen Sie die Leitung an das Klemmenmodul an.
• Stecken Sie die Leitungen in den Steckanschluss unterhalb der Steckverbindung des
Klemmenblocks.
• Drehen Sie den Klemmenblock einmal, um die Leitungen miteinander zu verdrehen.
• Setzen Sie den Klemmenblock ins Gehäuse. Stellen Sie sicher, dass sie die Leitungen von den
Schraubenlöchern fern halten.
• Befestigen Sie den Klemmenblock mit den 2 mitgelieferten Schrauben am Gehäuse.
• Befestigen Sie die Erdung mit der mitgelieferten Schraube am Gehäuse.
• Bringen Sie die Kunststoffabdeckung der Anschlussklemmen an.
• Schließen Sie die 2 Drähte an die Stromversorgung an. Achten Sie auf die korrekte Polarität
der Leitungen.
• Schließen Sie den Deckel des Anschlussraums.
• Ziehen Sie die Abdecksperre fest.
