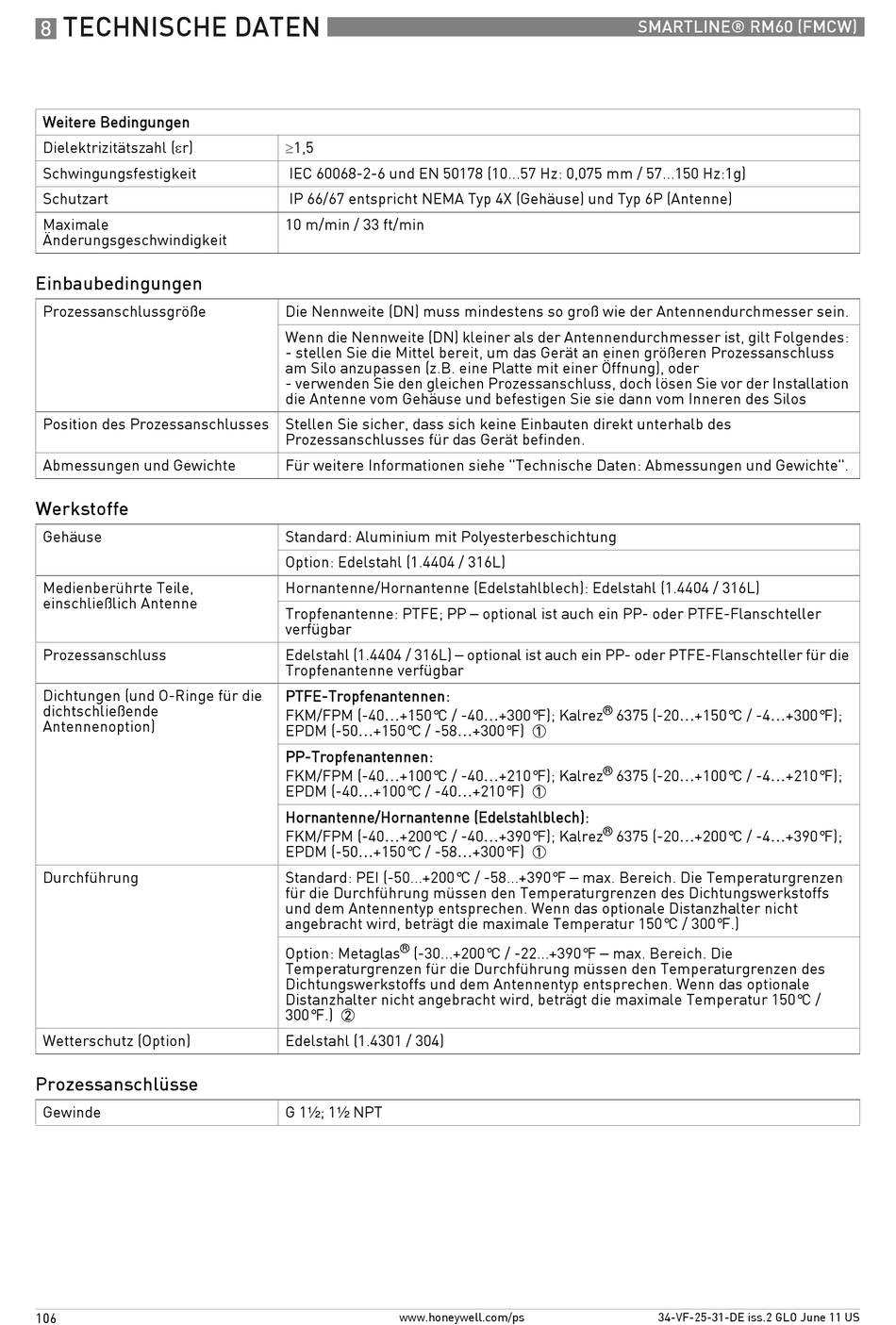

TECHNISCHE DATEN
8
Weitere Bedingungen
Dielektrizitätszahl (εr)
Schwingungsfestigkeit
Schutzart
Maximale
Änderungsgeschwindigkeit

Einbaubedingungen

Prozessanschlussgröße
Position des Prozessanschlusses Stellen Sie sicher, dass sich keine Einbauten direkt unterhalb des
Abmessungen und Gewichte
Werkstoffe
Gehäuse
Medienberührte Teile,
einschließlich Antenne
Prozessanschluss
Dichtungen (und O-Ringe für die
dichtschließende
Antennenoption)
Durchführung
Wetterschutz (Option)
Prozessanschlüsse
Gewinde
106
≥1,5
IEC 60068-2-6 und EN 50178 (10...57 Hz: 0,075 mm / 57...150 Hz:1g)
IP 66/67 entspricht NEMA Typ 4X (Gehäuse) und Typ 6P (Antenne)
10 m/min / 33 ft/min
Die Nennweite (DN) muss mindestens so groß wie der Antennendurchmesser sein.
Wenn die Nennweite (DN) kleiner als der Antennendurchmesser ist, gilt Folgendes:
- stellen Sie die Mittel bereit, um das Gerät an einen größeren Prozessanschluss
am Silo anzupassen (z.B. eine Platte mit einer Öffnung), oder
- verwenden Sie den gleichen Prozessanschluss, doch lösen Sie vor der Installation
die Antenne vom Gehäuse und befestigen Sie sie dann vom Inneren des Silos
Prozessanschlusses für das Gerät befinden.
Für weitere Informationen siehe "Technische Daten: Abmessungen und Gewichte".
Standard: Aluminium mit Polyesterbeschichtung
Option: Edelstahl (1.4404 / 316L)
Hornantenne/Hornantenne (Edelstahlblech): Edelstahl (1.4404 / 316L)
Tropfenantenne: PTFE; PP – optional ist auch ein PP- oder PTFE-Flanschteller
verfügbar
Edelstahl (1.4404 / 316L) – optional ist auch ein PP- oder PTFE-Flanschteller für die
Tropfenantenne verfügbar
PTFE-Tropfenantennen:
FKM/FPM (-40...+150°C / -40...+300°F); Kalrez
EPDM (-50...+150°C / -58...+300°F)
PP-Tropfenantennen:
FKM/FPM (-40...+100°C / -40...+210°F); Kalrez
EPDM (-40...+100°C / -40...+210°F)
Hornantenne/Hornantenne (Edelstahlblech):
FKM/FPM (-40...+200°C / -40...+390°F); Kalrez
EPDM (-50...+150°C / -58...+300°F)
Standard: PEI (-50...+200°C / -58...+390°F – max. Bereich. Die Temperaturgrenzen
für die Durchführung müssen den Temperaturgrenzen des Dichtungswerkstoffs
und dem Antennentyp entsprechen. Wenn das optionale Distanzhalter nicht
angebracht wird, beträgt die maximale Temperatur 150°C / 300°F.)
®
Option: Metaglas (-30...+200°C / -22...+390°F – max. Bereich. Die
Temperaturgrenzen für die Durchführung müssen den Temperaturgrenzen des
Dichtungswerkstoffs und dem Antennentyp entsprechen. Wenn das optionale
Distanzhalter nicht angebracht wird, beträgt die maximale Temperatur 150°C /
300°F.)
2
Edelstahl (1.4301 / 304)
G 1½; 1½ NPT
www.honeywell.com/ps
SMARTLINE® RM60 (FMCW)
®
6375 (-20...+150°C / -4...+300°F);
1
®
6375 (-20...+100°C / -4...+210°F);
1
®
6375 (-20...+200°C / -4...+390°F);
1
34-VF-25-31-DE iss.2 GLO June 11 US
