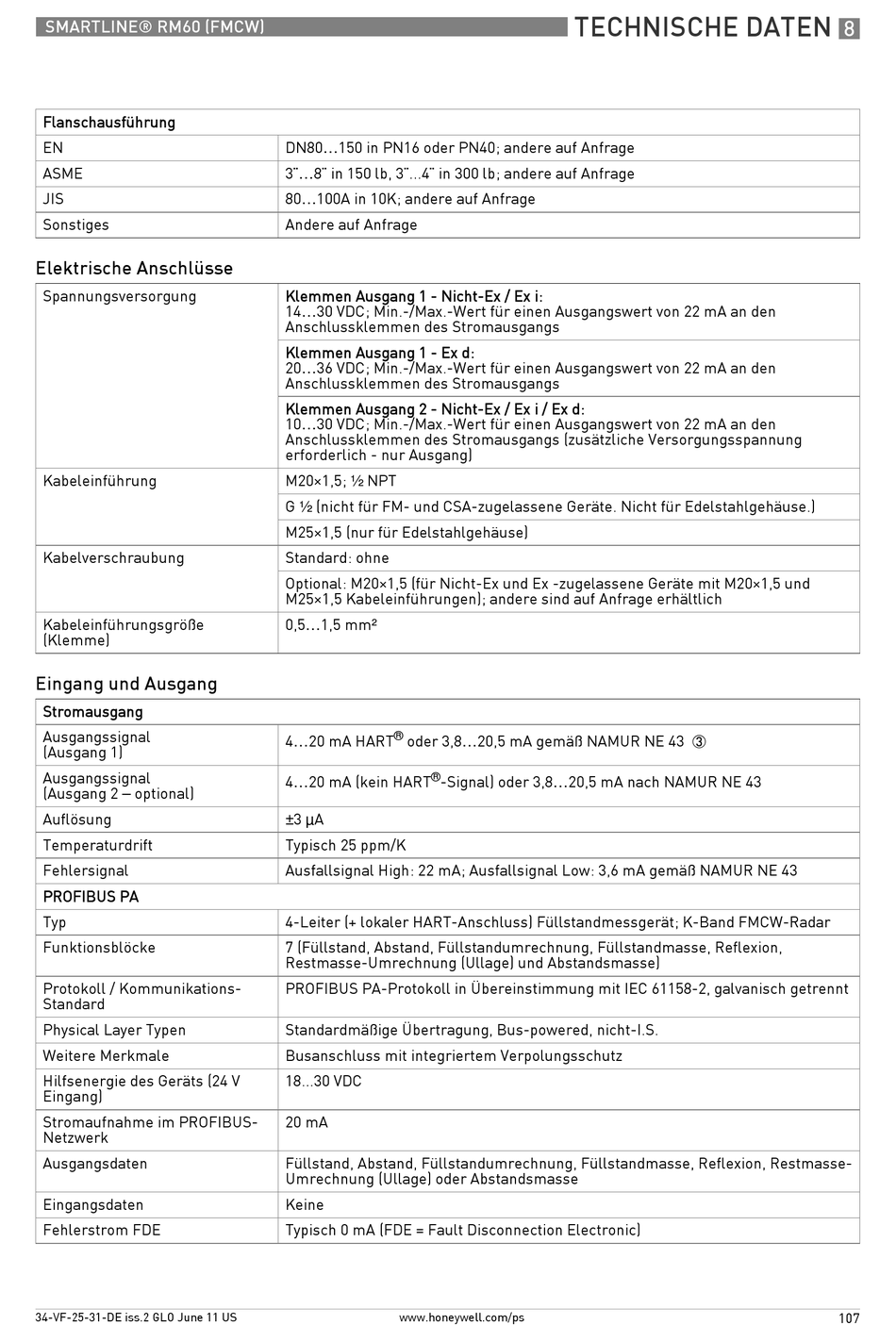

Eingang Und Ausgang - Smartline Rm60 Handbuch

SMARTLINE® RM60 (FMCW)
Flanschausführung
EN
ASME
JIS
Sonstiges
Elektrische Anschlüsse
Spannungsversorgung
Kabeleinführung
Kabelverschraubung
Kabeleinführungsgröße
(Klemme)

Eingang und Ausgang

Stromausgang
Ausgangssignal
(Ausgang 1)
Ausgangssignal
(Ausgang 2 – optional)
Auflösung
Temperaturdrift
Fehlersignal
PROFIBUS PA
Typ
Funktionsblöcke
Protokoll / Kommunikations-
Standard
Physical Layer Typen
Weitere Merkmale
Hilfsenergie des Geräts (24 V
Eingang)
Stromaufnahme im PROFIBUS-
Netzwerk
Ausgangsdaten
Eingangsdaten
Fehlerstrom FDE
34-VF-25-31-DE iss.2 GLO June 11 US
DN80...150 in PN16 oder PN40; andere auf Anfrage
3¨...8¨ in 150 lb, 3¨...4¨ in 300 lb; andere auf Anfrage
80...100A in 10K; andere auf Anfrage
Andere auf Anfrage
Klemmen Ausgang 1 - Nicht-Ex / Ex i:
14...30 VDC; Min.-/Max.-Wert für einen Ausgangswert von 22 mA an den
Anschlussklemmen des Stromausgangs
Klemmen Ausgang 1 - Ex d:
20...36 VDC; Min.-/Max.-Wert für einen Ausgangswert von 22 mA an den
Anschlussklemmen des Stromausgangs
Klemmen Ausgang 2 - Nicht-Ex / Ex i / Ex d:
10...30 VDC; Min.-/Max.-Wert für einen Ausgangswert von 22 mA an den
Anschlussklemmen des Stromausgangs (zusätzliche Versorgungsspannung
erforderlich - nur Ausgang)
M20×1,5; ½ NPT
G ½ (nicht für FM- und CSA-zugelassene Geräte. Nicht für Edelstahlgehäuse.)
M25×1,5 (nur für Edelstahlgehäuse)
Standard: ohne
Optional: M20×1,5 (für Nicht-Ex und Ex -zugelassene Geräte mit M20×1,5 und
M25×1,5 Kabeleinführungen); andere sind auf Anfrage erhältlich
0,5...1,5 mm²
®
4...20 mA HART oder 3,8...20,5 mA gemäß NAMUR NE 43
®
4...20 mA (kein HART -Signal) oder 3,8...20,5 mA nach NAMUR NE 43
±3 µA
Typisch 25 ppm/K
Ausfallsignal High: 22 mA; Ausfallsignal Low: 3,6 mA gemäß NAMUR NE 43
4-Leiter (+ lokaler HART-Anschluss) Füllstandmessgerät; K-Band FMCW-Radar
7 (Füllstand, Abstand, Füllstandumrechnung, Füllstandmasse, Reflexion,
Restmasse-Umrechnung (Ullage) und Abstandsmasse)
PROFIBUS PA-Protokoll in Übereinstimmung mit IEC 61158-2, galvanisch getrennt
Standardmäßige Übertragung, Bus-powered, nicht-I.S.
Busanschluss mit integriertem Verpolungsschutz
18...30 VDC
20 mA
Füllstand, Abstand, Füllstandumrechnung, Füllstandmasse, Reflexion, Restmasse-
Umrechnung (Ullage) oder Abstandsmasse
Keine
Typisch 0 mA (FDE = Fault Disconnection Electronic)
www.honeywell.com/ps
TECHNISCHE DATEN
3
