SMARTLINE® RM60 (FMCW)

4.4.3 Multi-Drop-Netzwerke

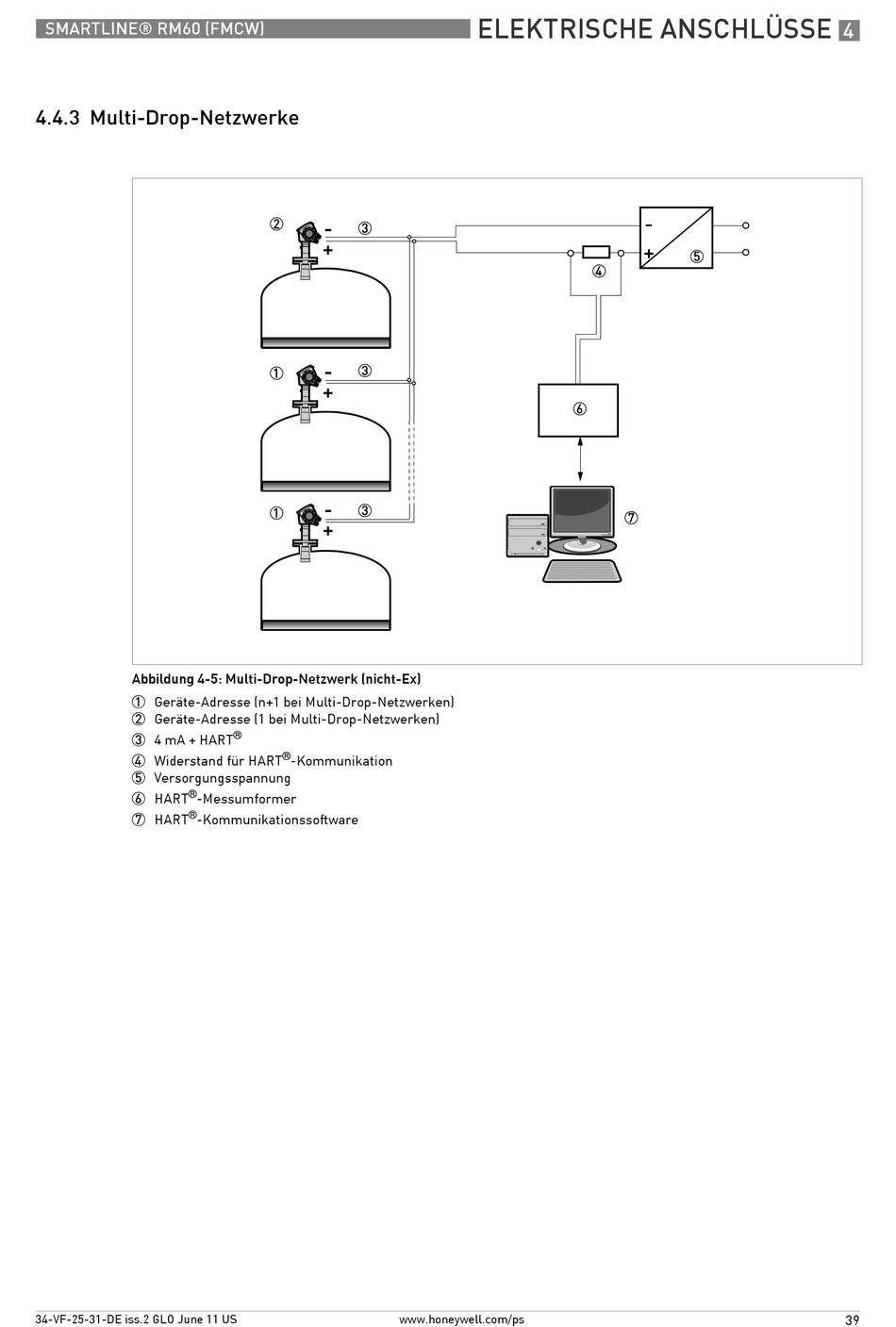

Abbildung 4-5: Multi-Drop-Netzwerk (nicht-Ex)
1 Geräte-Adresse (n+1 bei Multi-Drop-Netzwerken)
2 Geräte-Adresse (1 bei Multi-Drop-Netzwerken)
3 4 mA + HART
4 Widerstand für HART
5 Versorgungsspannung
®
6 HART -Messumformer
®
7 HART -Kommunikationssoftware
34-VF-25-31-DE iss.2 GLO June 11 US
®
®
-Kommunikation
www.honeywell.com/ps
ELEKTRISCHE ANSCHLÜSSE
4
39
