SMARTLINE® RM60 (FMCW)
DN80/3¨ Hornantennenausführung

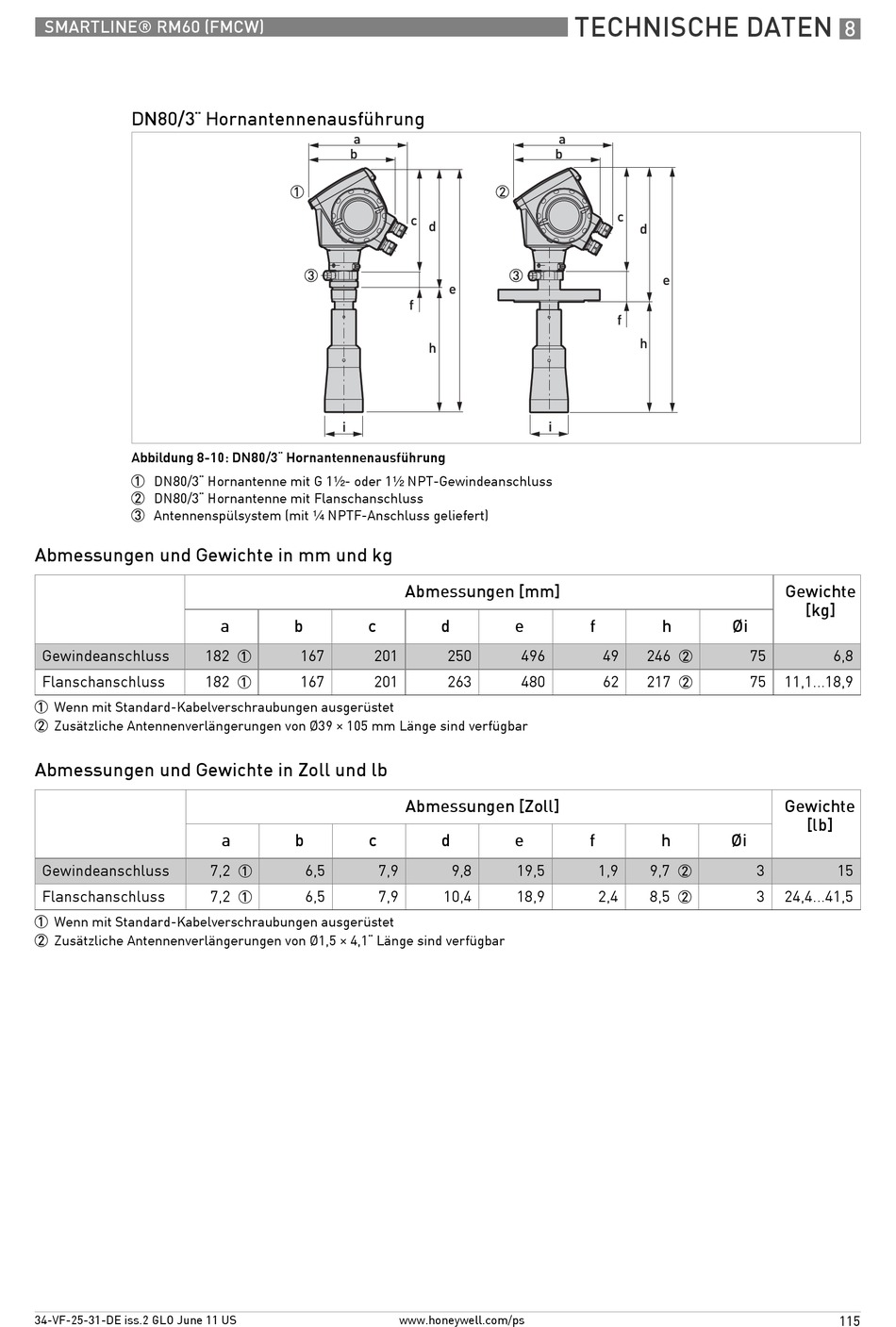

Abbildung 8-10: DN80/3¨ Hornantennenausführung
1 DN80/3¨ Hornantenne mit G 1½- oder 1½ NPT-Gewindeanschluss
2 DN80/3¨ Hornantenne mit Flanschanschluss
3 Antennenspülsystem (mit ¼ NPTF-Anschluss geliefert)
Abmessungen und Gewichte in mm und kg
Gewindeanschluss
Flanschanschluss
1 Wenn mit Standard-Kabelverschraubungen ausgerüstet
2 Zusätzliche Antennenverlängerungen von Ø39 × 105 mm Länge sind verfügbar
Abmessungen und Gewichte in Zoll und lb
Gewindeanschluss
Flanschanschluss
1 Wenn mit Standard-Kabelverschraubungen ausgerüstet
2 Zusätzliche Antennenverlängerungen von Ø1,5 × 4,1¨ Länge sind verfügbar
34-VF-25-31-DE iss.2 GLO June 11 US
a
b
c
182
167
201
1
182
167
201
1
a
b
c
7,2
6,5
1
7,2
6,5
1
Abmessungen [mm]
d
e
250
496
263
480
Abmessungen [Zoll]
d
e
7,9
9,8
19,5
7,9
10,4
18,9
www.honeywell.com/ps
TECHNISCHE DATEN
i
f
h
49
246
2
62
217
2
f
h
1,9
9,7
2
2,4
8,5
2
8
Gewichte
[kg]
Øi
75
6,8
75
11,1...18,9
Gewichte
[lb]
Øi
3
15
3
24,4...41,5
