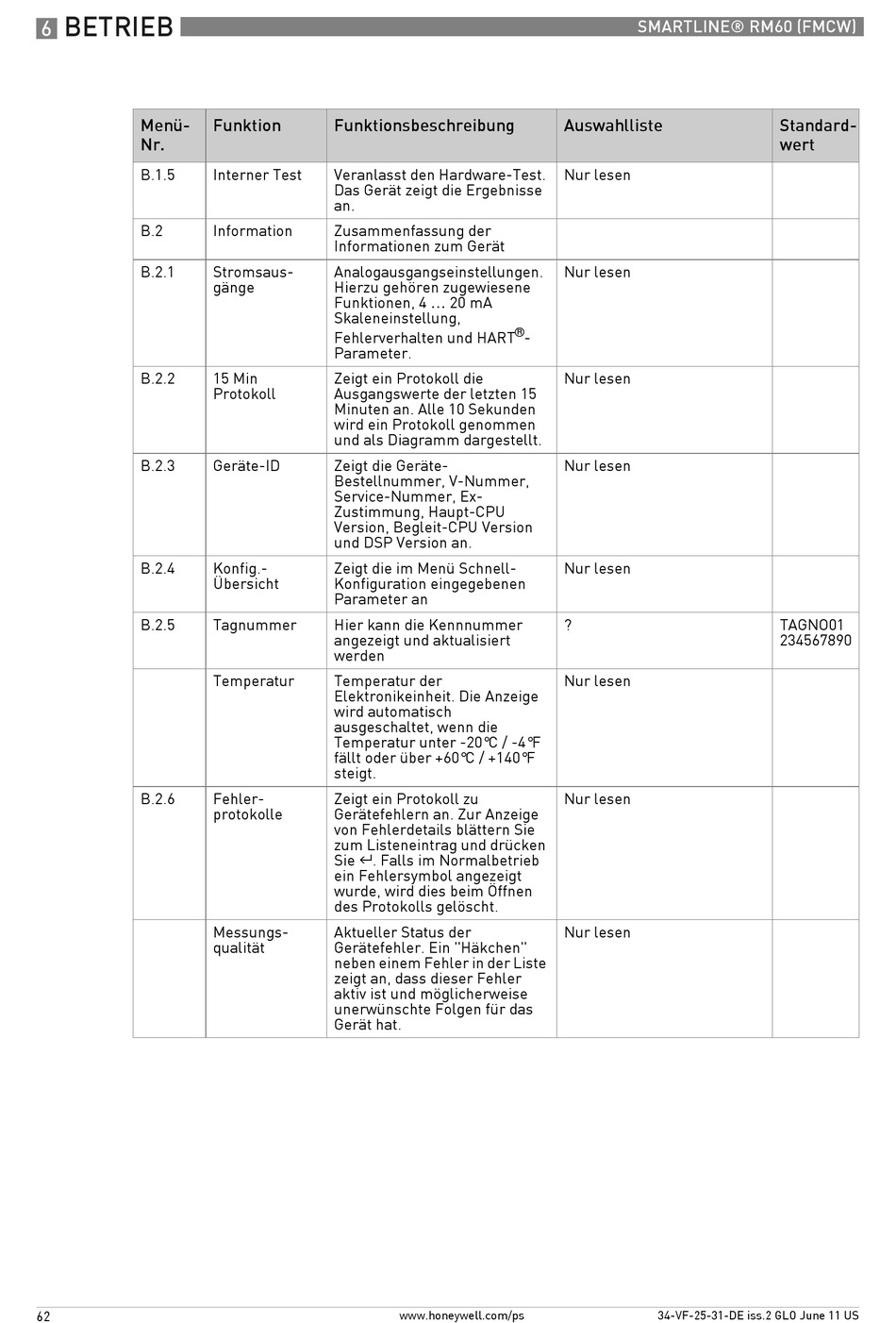

SmartLine RM60 Handbuch Seite 62

BETRIEB
6
Menü-
Nr.
B.1.5
B.2
B.2.1
B.2.2
B.2.3
B.2.4
B.2.5
B.2.6
62
Funktion Funktionsbeschreibung
Interner Test Veranlasst den Hardware-Test.
Das Gerät zeigt die Ergebnisse
an.
Information Zusammenfassung der
Informationen zum Gerät
Stromsaus- Analogausgangseinstellungen.
gänge Hierzu gehören zugewiesene
Funktionen, 4 ... 20 mA
Skaleneinstellung,
Fehlerverhalten und HART
Parameter.
15 Min Zeigt ein Protokoll die
Protokoll Ausgangswerte der letzten 15
Minuten an. Alle 10 Sekunden
wird ein Protokoll genommen
und als Diagramm dargestellt.
Geräte-ID Zeigt die Geräte-
Bestellnummer, V-Nummer,
Service-Nummer, Ex-
Zustimmung, Haupt-CPU
Version, Begleit-CPU Version
und DSP Version an.
Konfig.- Zeigt die im Menü Schnell-
Übersicht Konfiguration eingegebenen
Parameter an
Tagnummer Hier kann die Kennnummer
angezeigt und aktualisiert
werden
Temperatur Temperatur der
Elektronikeinheit. Die Anzeige
wird automatisch
ausgeschaltet, wenn die
Temperatur unter -20°C / -4°F
fällt oder über +60°C / +140°F
steigt.
Fehler- Zeigt ein Protokoll zu
protokolle Gerätefehlern an. Zur Anzeige
von Fehlerdetails blättern Sie
zum Listeneintrag und drücken
Sie ^. Falls im Normalbetrieb
ein Fehlersymbol angezeigt
wurde, wird dies beim Öffnen
des Protokolls gelöscht.
Messungs- Aktueller Status der
qualität Gerätefehler. Ein "Häkchen"
neben einem Fehler in der Liste
zeigt an, dass dieser Fehler
aktiv ist und möglicherweise
unerwünschte Folgen für das
Gerät hat.
Auswahlliste
Nur lesen
Nur lesen
®
-
Nur lesen
Nur lesen
Nur lesen
?
Nur lesen
Nur lesen
Nur lesen
www.honeywell.com/ps
SMARTLINE® RM60 (FMCW)
Standard-
wert
TAGNO01
234567890
34-VF-25-31-DE iss.2 GLO June 11 US
