ELEKTRISCHE ANSCHLÜSSE
SMARTLINE® RM60 (FMCW)
4
PROFIBUS PA/DP-Netzwerk (nicht-Ex)

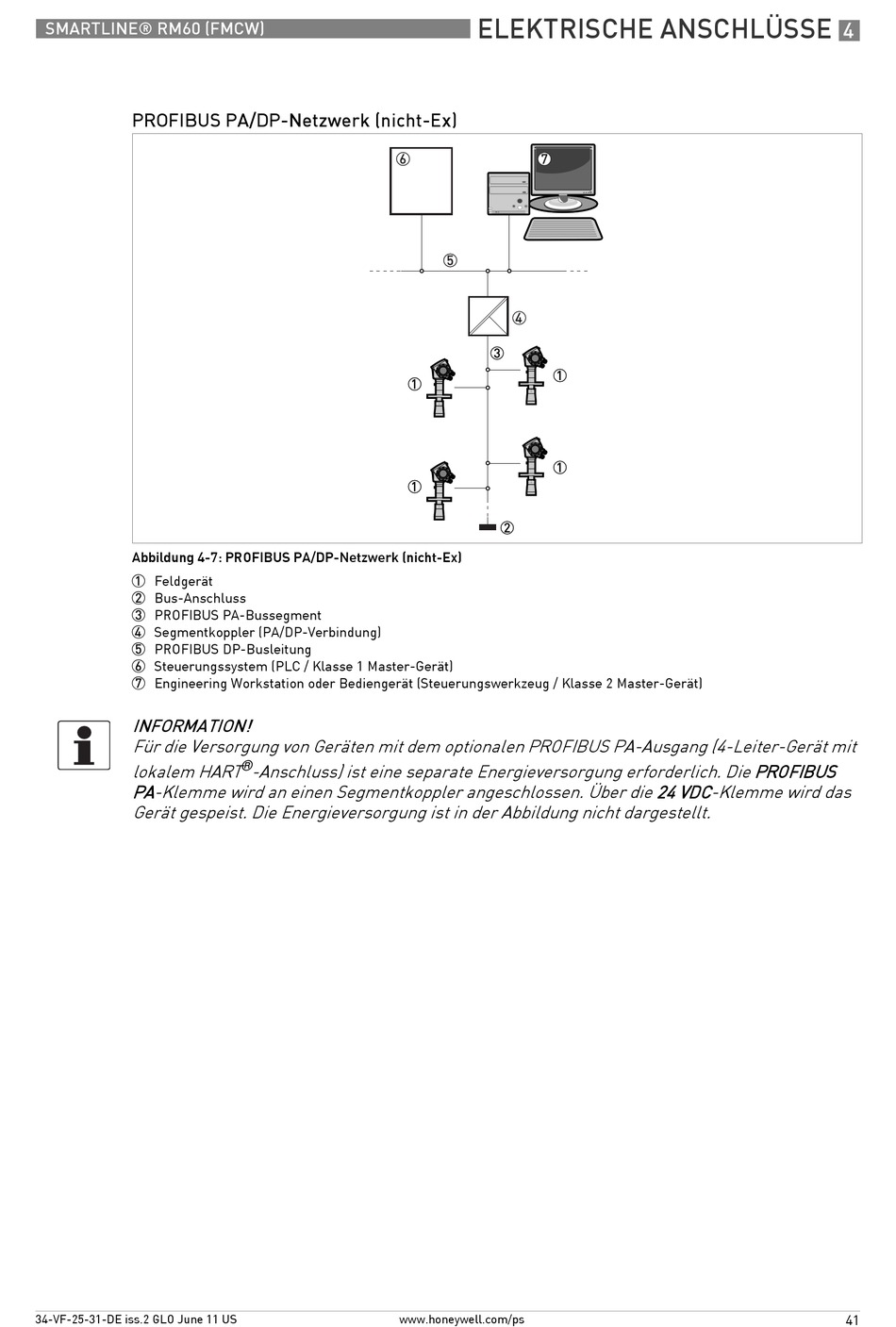

Abbildung 4-7: PROFIBUS PA/DP-Netzwerk (nicht-Ex)
1 Feldgerät
2 Bus-Anschluss
3 PROFIBUS PA-Bussegment
4 Segmentkoppler (PA/DP-Verbindung)
5 PROFIBUS DP-Busleitung
6 Steuerungssystem (PLC / Klasse 1 Master-Gerät)
7 Engineering Workstation oder Bediengerät (Steuerungswerkzeug / Klasse 2 Master-Gerät)
INFORMATION!
Für die Versorgung von Geräten mit dem optionalen PROFIBUS PA-Ausgang (4-Leiter-Gerät mit
®
lokalem HART
-Anschluss) ist eine separate Energieversorgung erforderlich. Die PROFIBUS
PA-Klemme wird an einen Segmentkoppler angeschlossen. Über die 24 VDC-Klemme wird das
Gerät gespeist. Die Energieversorgung ist in der Abbildung nicht dargestellt.
